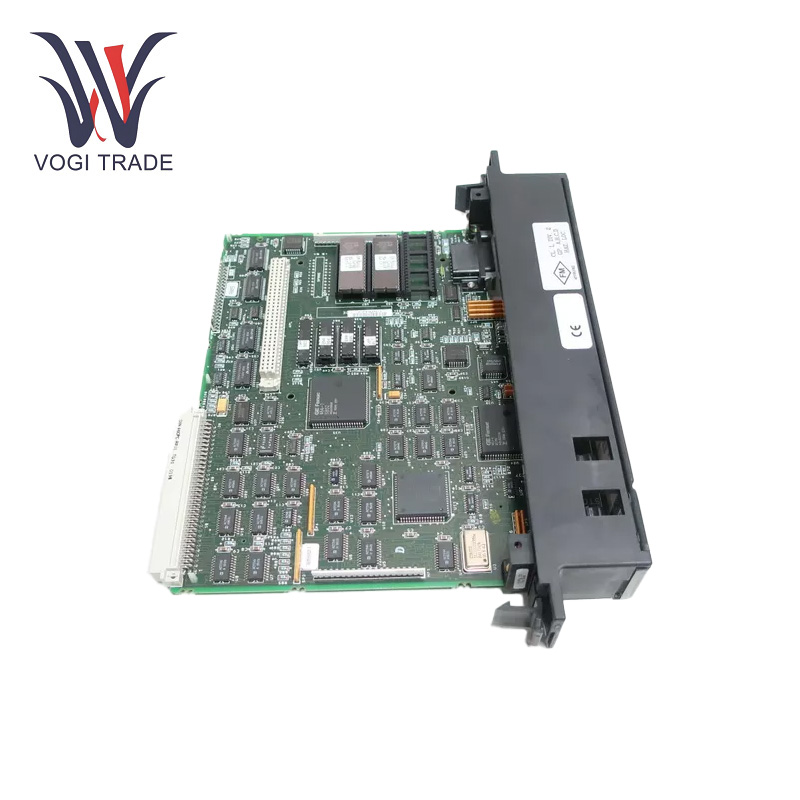

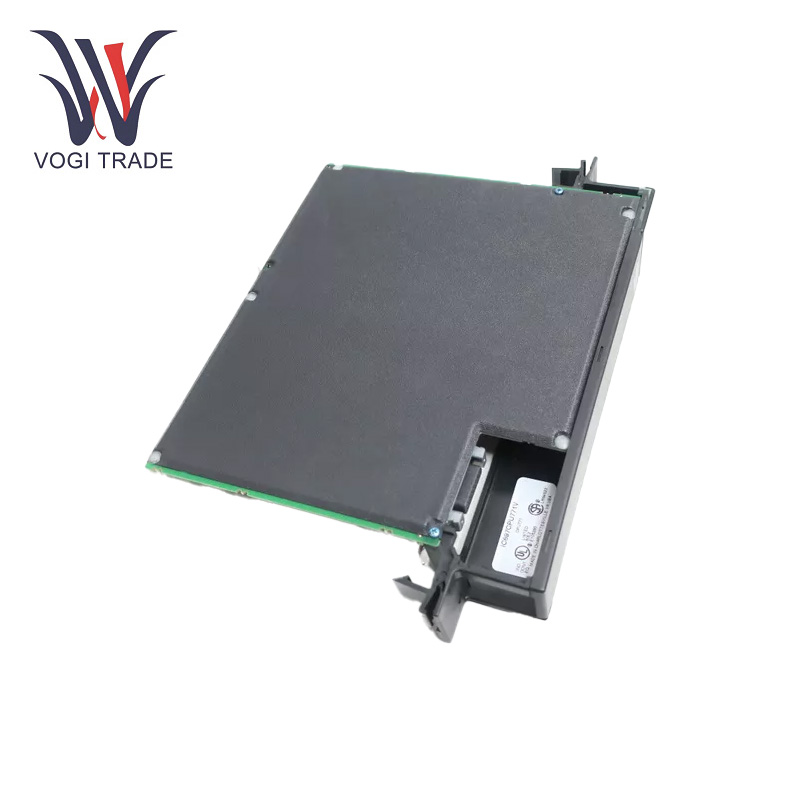

ยี่ห้อ: GEคำอธิบาย: โมดูลซีพียูสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 3เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IC697CPU771 เป็นโมดูล CPU ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบ PLC ซีรีส์ 90-70 เหมาะสำหรับการควบคุมกระบวนการทางอุตสาหกรรมที่ซับซ้อน CPU มีไฟ LED สำหรับวินิจฉัย แบตเตอรี่สำรองแบบ CMOS และความเข้ากันได้กับโมดูลการสื่อสารและ I/O ที่หลากหลาย
| ผลิต |
จีอี |
| หมายเลขรุ่น |
ไอซี697CPU771 |
| หมายเลขการสั่งซื้อ |
ไอซี697CPU771 |
| แคตตาล็อก |
90-70 |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
29ซม.x 22ซม.x 4.5ซม |
| มิติการบรรจุ |
31ซม.x 25ซม.x 7ซม |
| น้ำหนัก |
0.5กก |
พารามิเตอร์การทำงาน
ความต้องการแรงดันไฟฟ้า: CPU ดึงพลังงานจากบัสแบ็คเพลน 5V ของแร็ค Series 90-70
การใช้พลังงาน: 1.1 แอมป์ที่ 5V DC
ความจุ I/O ดิจิตอล:รองรับจุด I/O ดิจิทัลสูงสุด 2,048 (2K) ในการรวมกันแบบใดก็ได้
ความจุ I/O แบบอะนาล็อก:จัดการจุด I/O แบบอะนาล็อกสูงสุด 8,000 (8K) สำหรับแอปพลิเคชันการควบคุมกระบวนการและการตรวจสอบ
การคุ้มครองสิ่งแวดล้อม:ออกแบบมาเพื่อใช้ในอุตสาหกรรม โดยมีความทนทานต่อฝุ่นและสิ่งปนเปื้อนอื่นๆ ในสภาพแวดล้อมที่มีการควบคุมสูง
การสำรองข้อมูลแบตเตอรี่ CMOS: รักษาหน่วยความจำในระหว่างที่ไฟดับ
การวินิจฉัยข้อผิดพลาดอัตโนมัติ: ป้องกันข้อผิดพลาดรันไทม์และให้ข้อเสนอแนะสถานะสำหรับการแก้ไขปัญหา
ไมโครโปรเซสเซอร์:12 MHz 80C186 เพื่อการประมวลผลที่รวดเร็วและมีประสิทธิภาพ
ข้อกำหนดหน่วยความจำ:ต้องใช้บอร์ดขยายสำหรับโปรแกรมผู้ใช้และการจัดเก็บข้อมูล
หน่วยความจำสูงสุด: ความจุหน่วยความจำสูงสุด 512 KB สำหรับการใช้งานที่หลากหลาย
ความเร็วในการดำเนินการคำสั่ง: ดำเนินการคำสั่งตรรกะบูลีนใน 0.4 ไมโครวินาที ช่วยให้ตัดสินใจได้อย่างรวดเร็ว
พอร์ตอนุกรม: พอร์ต RS-232 หนึ่งพอร์ตสำหรับการเขียนโปรแกรมและการสื่อสาร ใช้งานได้กับโมดูลตัวเลือกอัจฉริยะต่างๆ รวมถึงอินเทอร์เฟซ LAN และโมดูลตัวประมวลผลร่วม
ความเป็นโมดูลาร์:ใช้งานได้กับโมดูล I/O คอนโทรลเลอร์แบบแยก อนาล็อก และบัส ช่วยให้ออกแบบระบบได้อย่างยืดหยุ่น
ไฟ LED วินิจฉัย: แสดงสถานะที่มองเห็นได้ของโมดูล รวมถึงสถานะกำลังและการทำงาน
คุณสมบัติผลิตภัณฑ์
มีการสื่อสารสูงความสามารถด้านเอชั่น: สร้างขึ้นด้วยพอร์ตการสื่อสารหลายพอร์ต เช่น อีเธอร์เน็ตและพอร์ตอนุกรม รวมถึง RS232/RS485 ด้วยเหตุนี้จึงสามารถเชื่อมต่อกับอุปกรณ์อื่นๆ ทั่วทั้งเครือข่ายอุตสาหกรรมได้อย่างราบรื่น อำนวยความสะดวกในการแลกเปลี่ยนข้อมูลและการควบคุมที่ประสานงานกัน GE IC697CPU771 สามารถโต้ตอบกับ PLC, HMI และอุปกรณ์อัจฉริยะอื่นๆ
การเขียนโปรแกรมที่ยืดหยุ่น: ใช้งานได้กับภาษาการเขียนโปรแกรมหลายร้อยภาษา โดยสามารถปรับให้เข้ากับความต้องการของแอปพลิเคชันที่หลากหลายได้ วิศวกรสามารถใช้ลอจิกแลดเดอร์ ข้อความที่มีโครงสร้าง หรือบล็อกฟังก์ชันเพื่อสร้างโปรแกรมควบคุมแบบกำหนดเองได้ ซึ่งช่วยให้ผู้ใช้สามารถกำหนดค่ากลยุทธ์อัตโนมัติที่ซับซ้อนได้
ฟังก์ชั่นการวินิจฉัยและการตรวจสอบ: เครื่องมือวินิจฉัยแบบรวมจะคอยติดตามความสมบูรณ์ของตัวเครื่องอย่างต่อเนื่อง GE IC697CPU771 ยังสามารถตรวจจับข้อผิดพลาด เช่น ความร้อนสูงเกินไป หน่วยความจำ และข้อผิดพลาดในการสื่อสาร คุณสมบัติทั่วไปอีกประการหนึ่งคือไฟสัญญาณ LED ที่บอกคุณด้วยภาพว่าเกิดอะไรขึ้นในการทำงาน และสิ่งเหล่านี้มีประโยชน์มากในการวินิจฉัยปัญหาส่วนใหญ่
การติดตั้ง
การตระเตรียม:สลับสวิตช์ควบคุมบน CPU ไปที่การควบคุมสามตำแหน่งที่ตั้งไว้ที่ 'STOP'
บอร์ดขยายหน่วยความจำ: เพิ่มบอร์ดขยายหน่วยความจำให้กับ CPU ที่ให้พื้นที่จัดเก็บข้อมูลเพียงพอแก่ผู้ใช้สำหรับโปรแกรมและข้อมูลของผู้ใช้
การติดตั้งแบตเตอรี่:ใส่แบตเตอรี่ CMOS ลงในช่องแบตเตอรี่ที่กำหนดช่องใดช่องหนึ่งเพื่อเก็บหน่วยความจำไว้ระหว่างที่ไฟดับ
การติดตั้ง:ใส่โมดูล CPU ในช่องหนึ่งของชั้นวาง PLC ตรวจสอบให้แน่ใจว่าเชื่อมต่ออย่างแน่นหนา
เพิ่มพลัง:คืนพลังงานให้กับแร็ค
ช่วงการสมัคร
ภาคการผลิต:ผู้เล่นคนสำคัญในสายการผลิตอัตโนมัติในโรงงาน GE IC697CPU771 ควบคุมอุปกรณ์ รวมถึงสายพานลำเลียง แขนหุ่นยนต์ และศูนย์เครื่องจักรกล เพิ่มผลผลิตและการควบคุมคุณภาพโดยการประสานงานการเคลื่อนไหวของอุปกรณ์เหล่านี้
การควบคุมกระบวนการ: การจัดการกระบวนการในกระบวนการที่ซับซ้อนในด้านเคมี เภสัชกรรม และการแปรรูปอาหาร GE IC697CPU771 ควบคุมอุณหภูมิ ความดัน อัตราการไหล และพารามิเตอร์หลักอื่นๆ เพื่อให้แน่ใจว่ากระบวนการผลิตมีความสม่ำเสมอและปลอดภัย
การผลิตไฟฟ้าและการจำหน่าย: ในโรงไฟฟ้า GE IC697CPU771 ใช้เพื่อควบคุมเครื่องกำเนิดไฟฟ้า สวิตช์เกียร์ และระบบจำหน่าย นอกจากนี้ยังช่วยให้พลังงานมีเสถียรภาพและเชื่อมต่อกับโครงข่ายอีกครั้งได้อย่างน่าเชื่อถือ เพื่อให้การป้องกันสูงสุดจากไฟฟ้าดับหรือความผันผวนที่ไม่สม่ำเสมอ
การแก้ไขปัญหา
ปัญหาการเริ่มต้น: โมดูลไม่เริ่มทำงาน ให้ตรวจสอบการเชื่อมต่อแหล่งจ่ายไฟก่อน ตรวจสอบแรงดันไฟฟ้าที่ถูกต้อง และมีสายไฟหลวมหรือไม่ ตรวจสอบฟิวส์ หากมี สมมติว่าแหล่งจ่ายไฟดี ให้ตรวจสอบเวอร์ชันของบูตโหลดเดอร์และเฟิร์มแวร์ต่อไป เวอร์ชันที่ไม่ถูกต้องบางครั้งอาจทำให้เกิดความล้มเหลวในการเริ่มต้นระบบได้
ความล้มเหลวในการสื่อสาร: ขั้นตอนแรกที่ต้องดำเนินการในกรณีที่การสื่อสารล้มเหลวคือ ตรวจสอบการเชื่อมต่อสายเคเบิล ตรวจสอบว่าเสียบปลั๊กแน่นและไม่แตกหัก เรียกใช้ซอฟต์แวร์วินิจฉัยพอร์ตการสื่อสาร หากพอร์ตดูดี ให้ตรวจสอบการตั้งค่าเครือข่าย ที่อยู่ IP ที่ไม่ตรงกัน ซับเน็ตมาสก์หรือเกตเวย์สามารถป้องกันการสื่อสารได้
ข้อผิดพลาดของโปรแกรม: นี่เป็นเพราะข้อผิดพลาดในการเขียนโปรแกรมไม่ทำงาน ซึ่งหมายความว่าโมดูลมีรูปแบบไม่ดีระหว่างการทำงาน ใช้เครื่องมือดีบั๊กที่ให้มาเพื่อติดตามเส้นทางของโปรแกรม ระวังตรรกะที่ผิด การกำหนดค่าที่ไม่ถูกต้อง การละเมิดการเข้าถึงหน่วยความจำ ฯลฯ โดยส่วนใหญ่แล้ว การแก้ไขข้อผิดพลาดเหล่านี้จะแก้ไขพฤติกรรมที่ผิดปกติได้
