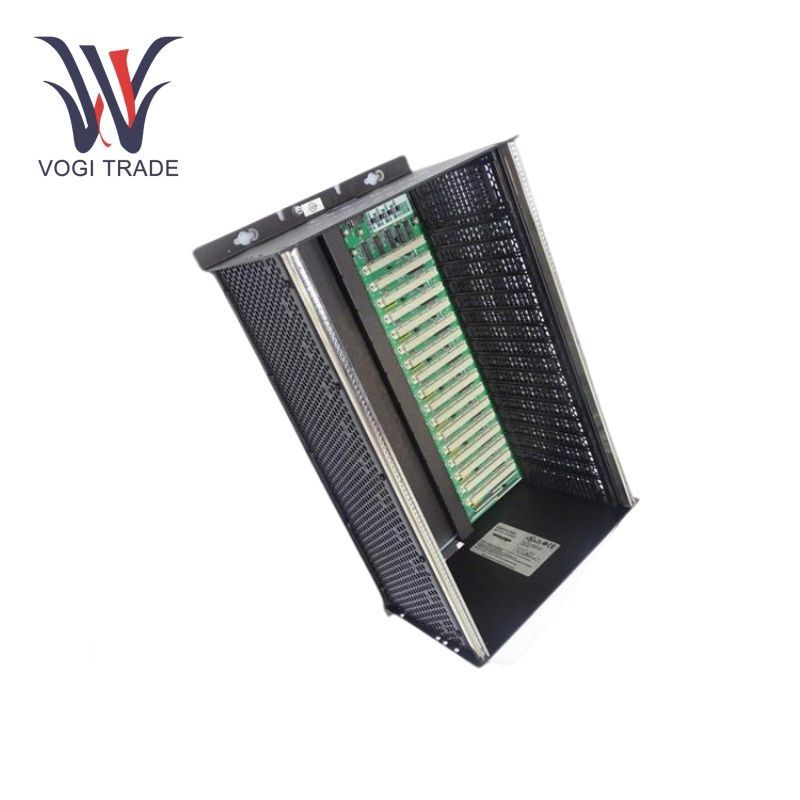

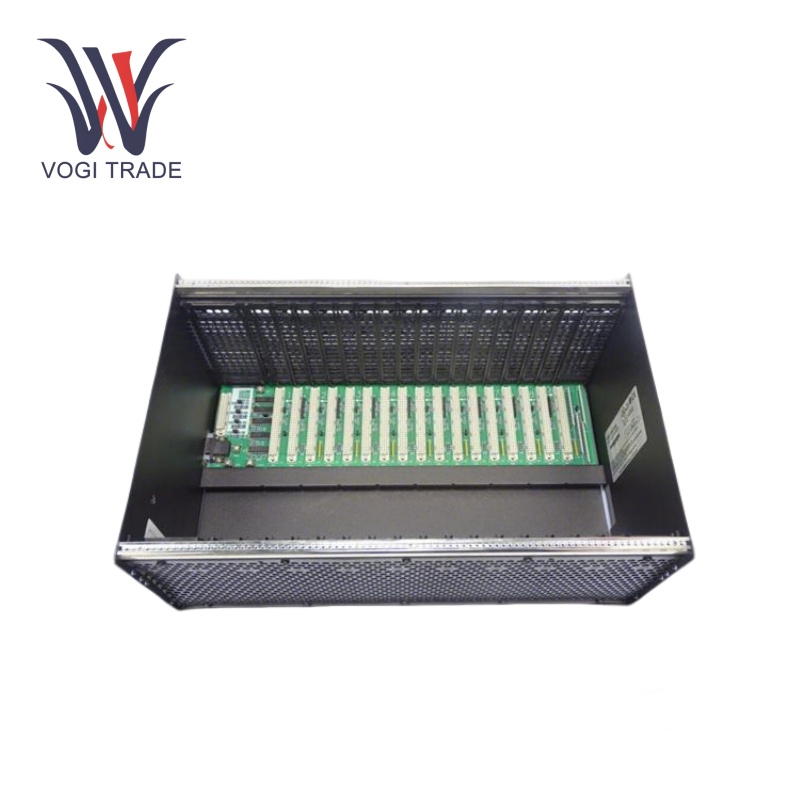

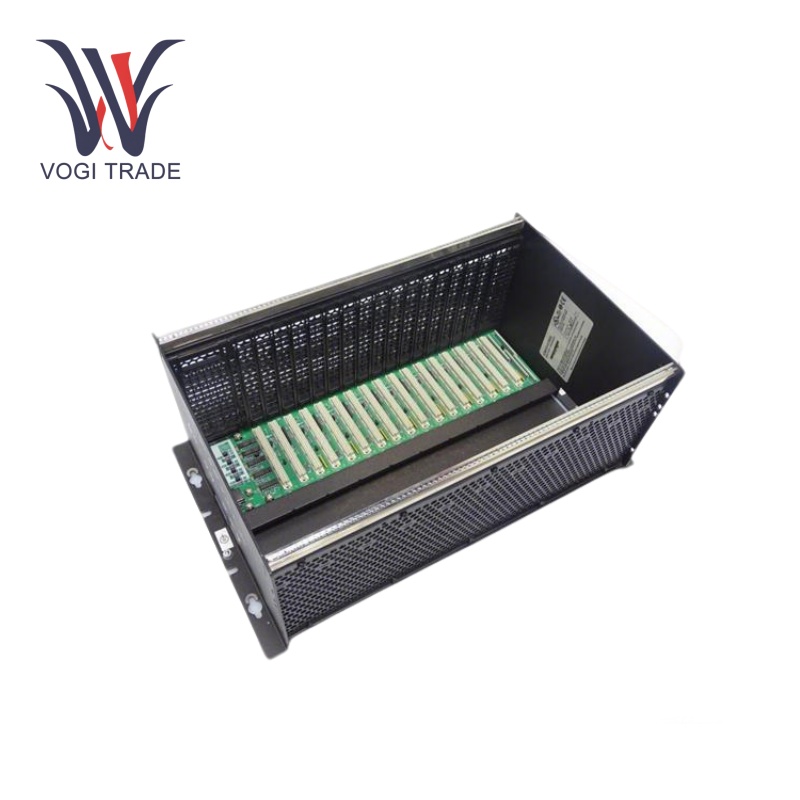

GE IC697CHS782

พารามิเตอร์การทำงาน

ข้อกำหนดด้านพลังงาน:5V DC จัดทำโดยบัส PCI

ประเภทอินเตอร์เฟส:PCI นั้นดี

ความเข้ากันได้ของรถบัส:VMEBUS IEEE 1014 Standard, PCI Local Bus

อัตราการถ่ายโอนข้อมูล:สูงถึง 80 MB/s

อุณหภูมิการทำงาน:0 ° C ถึง 55 ° C

ความชื้น:5% ถึง 95% ที่ไม่ได้รับการชดเชย

คุณสมบัติของผลิตภัณฑ์

การรวมที่ไร้รอยต่อ:สิ่งนี้จะแปลงหรือทำหน้าที่เป็นสะพานเชื่อมระหว่างระบบ VME และระบบ PCI ที่เพิ่มความสามารถในการทำงานร่วมกันระหว่างฮาร์ดแวร์ VME รุ่นเก่าและระบบที่ใช้ PCI ล่าสุด

การถ่ายโอนข้อมูลความเร็วสูง:อำนวยความสะดวกในอัตราการถ่ายโอนข้อมูลความเร็วสูงช่วยให้การสื่อสารที่มีประสิทธิภาพระหว่างระบบมีประสิทธิภาพ

การติดตั้งแบบเสียบและเล่น:การออกแบบที่สอดคล้องกับ PCI ช่วยให้ง่ายต่อการติดตั้งและกำหนดค่าในระบบที่ใช้ PCI

การออกแบบขนาดกะทัดรัด: สล็อต PCI ทั่วไปเหมาะสำหรับบริดจ์รูปแบบขนาดกะทัดรัด

การขยายตัวแบบแยกส่วน:GE IC697CHS782 เป็นแร็ค Integrator 17 Slot มีพื้นที่เพียงพอที่จะเพิ่มโมดูลทุกประเภทซีพียู I/O ที่แตกต่างกันและอุปกรณ์ รองรับการเติบโตที่โปร่งใสของระบบที่ใช้ VME

โมดูล VME ที่รองรับ:สนับสนุนโมดูล VME ของบุคคลที่สาม กลไกความเข้ากันได้นี้ช่วยให้ผู้ใช้มีการเลือกส่วนประกอบที่กว้างขึ้น GE IC697CHS782 ยังอำนวยความสะดวกในการรวมระบบมรดกหรือส่วนประกอบของบุคคลที่สามเข้ากับระบบควบคุมเดียว

การเชื่อมต่อ backplane:ตัวเชื่อมต่อ Backplane ติดตั้งที่ศูนย์ 0.8 - นิ้ว สำหรับโมดูลที่จะแทรกและเชื่อมต่อได้อย่างง่ายดายระยะห่างนี้จะต้องได้มาตรฐาน สิ่งนี้ช่วยให้ระบบโมดูลสามารถถ่ายโอนข้อมูลระหว่างโมดูลและระบบได้อย่างรวดเร็วเพื่อประสิทธิภาพที่มั่นคงและเชื่อถือได้

การติดตั้ง

พลังงานลง:ก่อนการติดตั้งมันเป็นสิ่งสำคัญที่จะต้องปิดระบบ

แทรกอะแดปเตอร์:ใส่อะแดปเตอร์ GE IC697CHS782 อย่างระมัดระวังลงในสล็อต PCI เพื่อให้แน่ใจว่ามันอยู่ในแนวที่เหมาะสมและนั่งอย่างปลอดภัย

กำหนดค่าการตั้งค่า:หากจำเป็นให้กำหนดค่าการตั้งค่าที่เหมาะสมสำหรับอะแดปเตอร์ใน BIOS ระบบของคุณหรือสภาพแวดล้อมการทำงาน

เชื่อมต่อระบบ VME:เชื่อมต่อระบบ VME กับอะแดปเตอร์โดยใช้สายเคเบิลและตัวเชื่อมต่อที่เหมาะสมเชื่อมต่อระบบ VME เข้ากับอะแดปเตอร์

Power Up:เมื่อระบบเปิดใช้งานตัวขับเคลื่อนระบบควรติดตั้งทำให้ระบบ VME และ PCI สามารถสื่อสารได้

กำหนดค่าอะแดปเตอร์:ใช้ซอฟต์แวร์หรือระบบปฏิบัติการระบบปฏิบัติการเพื่อกำหนดค่าการตั้งค่าอะแดปเตอร์เพื่อการทำงานที่เหมาะสม

ช่วงแอปพลิเคชัน

ระบบควบคุมอุตสาหกรรม:GE IC697CHS782 ใช้เพื่อสร้างระบบควบคุมที่ซับซ้อนในโรงงานผลิต

ระบบอัตโนมัติของเครื่อง:ในอุตสาหกรรมที่ใช้เครื่องจักรที่ใช้งานได้เช่นงานโลหะหรืองานไม้ชั้นวางนี้สามารถใช้ในการใช้งานเครื่องโดยอัตโนมัติ

การควบคุมกระบวนการ:ในสาขาเช่นสารเคมีและปิโตรเคมีซึ่งกระบวนการควบคุมมีความสำคัญสูงสุด GE IC697CHS782 มีจุดประสงค์ที่สำคัญ สำหรับเครื่องปฏิกรณ์ท่อและถังเก็บมันสามารถตรวจสอบและควบคุมตัวแปรเช่นอุณหภูมิความดันและอัตราการไหล การดำเนินงานที่เชื่อถือได้ในช่วงอุณหภูมิและความชื้นในวงกว้างทำให้เหมาะสำหรับสภาพแวดล้อมที่ท้าทายในอุตสาหกรรมเหล่านี้

การแก้ไขปัญหา

ปัญหาการเชื่อมต่อโมดูล: หากโมดูลไม่ตอบสนองหรือไม่ได้ระบุการเชื่อมต่อกับระบบให้วางตำแหน่งก่อน ตรวจสอบให้แน่ใจว่าโมดูลนั่งอย่างถูกต้องในช่องและไม่มีหมุดงอ ลองลบและแทรกโมดูลอย่างระมัดระวัง หากไม่ได้แก้ไขปัญหาให้ตรวจสอบตัวเชื่อมต่อ backplane เพื่อให้แน่ใจว่าไม่เสียหายหรือสกปรก หากจำเป็นให้ทำความสะอาดขั้วต่อด้วยวิธีการทำความสะอาดที่เหมาะสมและแปรงขนอ่อน

ปัญหาที่เกี่ยวข้องกับพลังงาน:หากแร็คไม่ได้เปิดเครื่องหรือหากมีปัญหาเกี่ยวกับพลังงานเป็นระยะให้ตรวจสอบแหล่งจ่ายไฟแร็คก่อน หากเป็นปลั๊กอินของแหล่งจ่ายไฟตรวจสอบให้แน่ใจว่ามีการเสียบและทำงานอย่างเหมาะสม ตรวจสอบสายไฟเพื่อความเสียหาย สำหรับแหล่งจ่ายไฟภายนอกตรวจสอบให้แน่ใจว่าโมดูลอะแดปเตอร์แหล่งจ่ายไฟได้รับการติดตั้งและกำหนดค่าอย่างถูกต้อง ทดสอบแรงดันไฟฟ้าของเราและชั้นวางก็มีความสุขกับมัน

ปัญหาความเข้ากันได้:เมื่อใช้โมดูล VME ที่สาม - Party VME และปัญหาความเข้ากันได้โปรดดูคู่มือผู้ใช้ Modules VME ที่สาม - คู่มือการรวม VME ก่อน ตรวจสอบว่าชื่อโมดูลนั้นถูกต้องและมีการกำหนดค่าอย่างเหมาะสมพร้อมกับตัวเลือกหรือการตั้งค่าที่จำเป็น การแก้ไขปัญหาความเข้ากันได้บางครั้งต้องมีการอัปเดตเฟิร์มแวร์ของโมดูลหรือชั้นวางของตัวเอง หากผู้ผลิตให้คำแนะนำลองอัปเดตเฟิร์มแวร์
