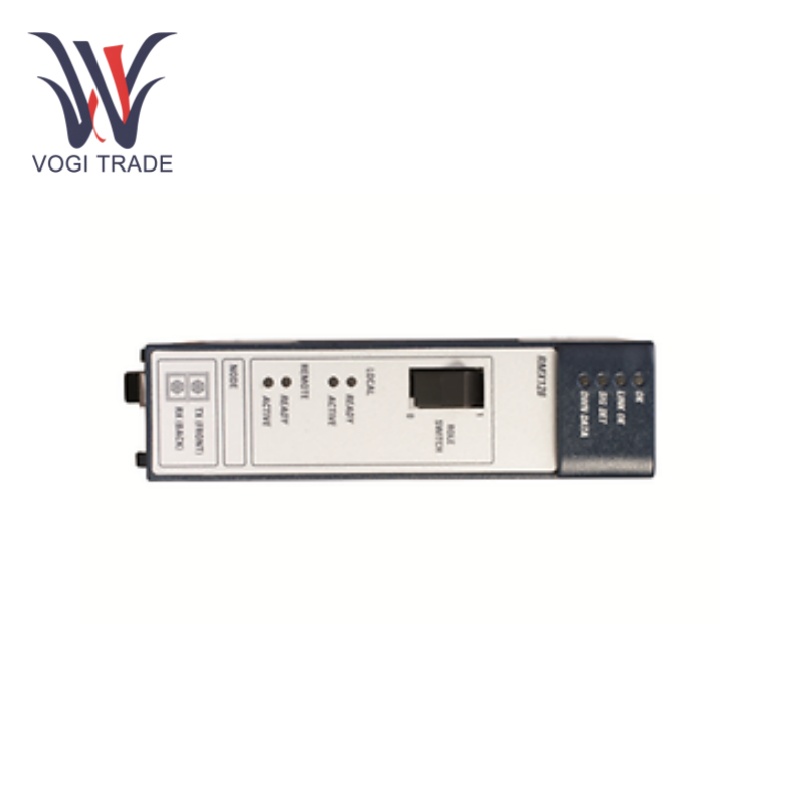

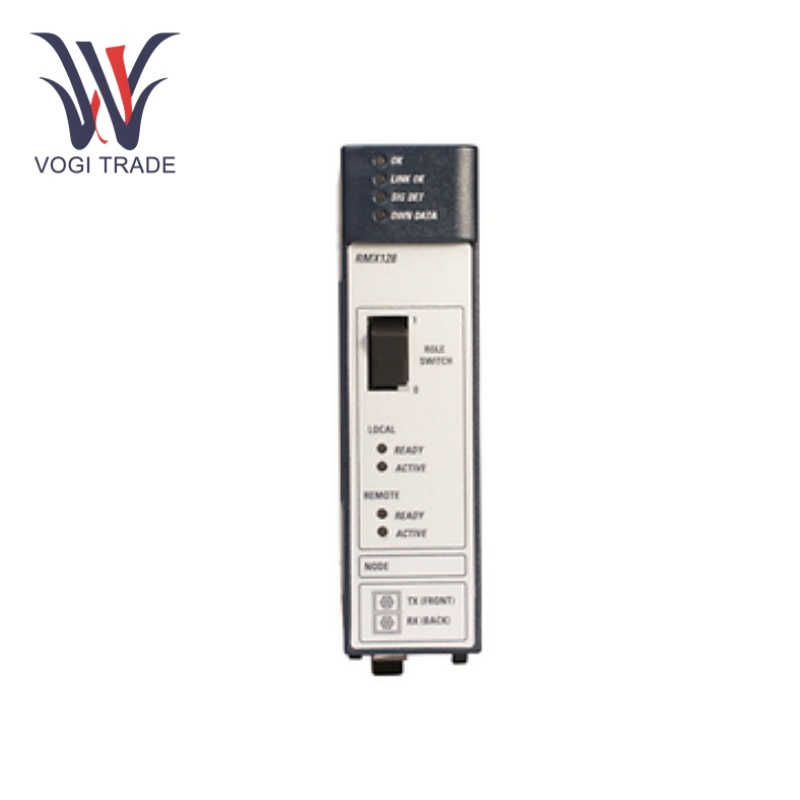

จีอี ไอซี695RMX128

พารามิเตอร์การทำงาน

ความจุหน่วยความจำ:128 เมกะไบต์

อินเตอร์เฟซการสื่อสาร:2.12 กบอด์

ข้อกำหนดด้านพลังงาน:580 มิลลิแอมป์

ช่วงอุณหภูมิในการทำงาน:-40°ซ ถึง +70°ซ

ความเข้ากันได้:เหมาะสำหรับคอนโทรลเลอร์ GE PACSystems RX3i

คุณสมบัติผลิตภัณฑ์

การซิงโครไนซ์ที่มีประสิทธิภาพ:ในระบบควบคุมทางอุตสาหกรรม อุปกรณ์ต่างๆ จำเป็นต้องทำงานพร้อมกันภายใต้การอ้างอิงนาฬิกาเดียวกัน เพื่อให้มีการควบคุมและการแลกเปลี่ยนประเภทที่ชัดเจน GE IC695RMX128 สามารถหลีกเลี่ยงความไม่สอดคล้องกันของข้อมูลและการเคลื่อนตัวของเวลาได้อย่างมีประสิทธิภาพ และ ปรับปรุงความเสถียรและความน่าเชื่อถือโดยรวมของระบบ ทำให้ GE IC695RMX128 สามารถซิงค์นาฬิกากับอุปกรณ์อื่น ๆ ได้อย่างง่ายดาย

เกี่ยวข้องกับระบบที่ดูหมิ่นการพึ่งพาที่สูงกว่า - ความซ้ำซ้อน: มีความสามารถในการสำรองข้อมูลซ้ำซ้อนในระบบ การทดสอบแบบตัวต่อตัวจะใช้สองโมดูลที่มีฟังก์ชันการทำงานคล้ายกัน ดังนั้นหากโมดูลใดโมดูลหนึ่งล้มเหลว ระบบสแตนด์บายจะเข้าควบคุมงานทันที ซึ่งสามารถรับประกันการทำงานที่ต่อเนื่องของระบบ และลดเวลาหยุดทำงานและการสูญเสียเมื่อเกิดความล้มเหลว

การติดตั้ง

การติดตั้งในแร็ค :โมดูล GE IC695RMX128 ได้รับการติดตั้งในแร็ค RX3i ตรวจสอบให้แน่ใจว่าโมดูลอยู่ในตำแหน่งที่ถูกต้องและปลอดภัยในช่องที่เกี่ยวข้องและการเชื่อมต่อนั้นแน่นหนา การเลือกตำแหน่งสล็อตควรขึ้นอยู่กับการกำหนดค่าระบบและข้อกำหนดเพื่อให้แน่ใจว่ามีการเชื่อมต่อและการสื่อสารกับโมดูลอื่นๆ ในชั้นวางอย่างเหมาะสม

การเชื่อมต่อไฟเบอร์ออปติก:สายเคเบิลไฟเบอร์ออปติกอัปลิงค์ LC เสียบเข้ากับขั้วต่อของโมดูล เมื่อพูดถึงการเชื่อมต่อทุกอย่าง ตรวจสอบให้แน่ใจว่าคุณมีขั้วต่อไฟเบอร์ออปติกที่สะอาดและไม่แตกหัก และสายเคเบิลไฟเบอร์ออปติกได้รับการเดินอย่างถูกต้องและได้รับการป้องกันเพื่อไม่ให้แตกหักหรือถูกหนีบ เพื่อรับประกันว่าโหนดจะเชื่อมโยงกันอย่างถูกต้อง ควรเชื่อมต่อสายเคเบิลไฟเบอร์ออปติกตามแผนภาพการเชื่อมต่อที่ให้มา และปฏิบัติตามคำแนะนำในการเชื่อมต่ออย่างระมัดระวัง

สายไฟ:เชื่อมต่อสายไฟตามแรงดันและกระแสที่กำหนดไว้ ตรวจสอบให้แน่ใจว่าขั้วถูกต้อง ดังนั้นจึงไม่เชื่อมต่อกลับด้าน และแรงดันไฟจ่ายต้องอยู่ในช่วงปกติ คุณจะต้องมีแหล่งจ่ายไฟที่เสถียรเพื่อให้โมดูลนี้ทำงานได้อย่างถูกต้อง

การแก้ไขปัญหา

ไฟเบอร์ออปติก การสื่อสาร:ในกรณีที่การสื่อสารด้วยไฟเบอร์ออปติกล้มเหลว ให้ตรวจสอบการเชื่อมต่อของสายเคเบิลไฟเบอร์ออปติกก่อน มันอาจจะติดหรือเสียหาย หากต้องการตรวจสอบว่าพลังงานแสงอยู่ในช่วงปกติหรือไม่ ให้วัดพลังงานแสงของสายเคเบิลไฟเบอร์ออปติกด้วยมิเตอร์วัดพลังงานแสง ตรวจสอบโมดูลตัวส่งและตัวรับไฟเบอร์ออปติก และเปลี่ยนใหม่หากพลังงานแสงผิดปกติ

การแลกเปลี่ยนหน่วยความจำ:ในกรณีที่เกิดข้อผิดพลาดในการแลกเปลี่ยนหน่วยความจำ ให้ตรวจสอบการกำหนดค่าและการเชื่อมต่อของโมดูลแลกเปลี่ยนหน่วยความจำสำรอง (RMX) ตรวจสอบให้แน่ใจว่า RMX หลักและสแตนด์บายได้รับการกำหนดค่าและเชื่อมต่ออย่างถูกต้อง ตรวจสอบการตั้งค่าซอฟต์แวร์การเขียนโปรแกรมสำหรับพารามิเตอร์การแลกเปลี่ยนหน่วยความจำเพื่อให้แน่ใจว่ามีการใช้อัลโกและฟังก์ชันการทำงานที่ถูกต้อง หากการทดสอบการแลกเปลี่ยนหน่วยความจำไม่ได้ดำเนินการในสภาพแวดล้อมจำลอง ให้พยายามแยกพยาธิวิทยาให้มากที่สุด

การตรวจจับข้อผิดพลาดของเครือข่ายล้มเหลวหากฟังก์ชันการตรวจจับข้อผิดพลาดของเครือข่ายล้มเหลว คุณควรตรวจสอบการเชื่อมต่อและการกำหนดค่าเครือข่ายก่อน ตรวจสอบให้แน่ใจว่าเครือข่ายได้รับการกำหนดค่าและเชื่อมต่อตามปกติ ต้องตรวจสอบการตั้งค่าการตรวจจับข้อผิดพลาดของเครือข่ายในซอฟต์แวร์การเขียนโปรแกรมเพื่อตรวจสอบว่าพารามิเตอร์และเกณฑ์สำหรับการตรวจจับนั้นแม่นยำ หากปัญหายังคงอยู่ คุณสามารถตรวจสอบได้ว่าคุณกำลังใช้เฟิร์มแวร์ล่าสุดสำหรับโมดูลหรือไม่

ช่วงการใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม:GE IC695RMX12 สามารถจัดการข้อมูลและควบคุมการดำเนินการข้ามส่วนที่ซ้ำซ้อนได้ ในอุตสาหกรรมการผลิต เช่น สายการผลิตยานยนต์ สายการผลิตอาหาร และการผลิตอุปกรณ์อิเล็กทรอนิกส์ รับประกันการทำงานอย่างต่อเนื่องของสายการผลิต เพิ่มประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์ และลดการหยุดชะงักของการผลิตและอัตราของเสียที่เกิดจากความล้มเหลวของระบบ

การจัดการพลังงาน:ความเสถียรและความน่าเชื่อถือของระบบถือเป็นหนึ่งในส่วนที่สำคัญที่สุดในโรงไฟฟ้า สถานีไฟฟ้าย่อย และระบบการผลิตและจำหน่ายพลังงานอื่นๆ ในบริบทนี้ โมดูลอาจใช้เพื่อควบคุมและซิงโครไนซ์ระบบควบคุมแบบขนานหลายระบบ เพื่อให้มั่นใจว่าเครือข่ายไฟฟ้าทำงานอย่างปลอดภัยและเสถียร หากระบบควบคุมมีข้อผิดพลาดใดๆ GE IC695RMX128 จะสามารถถ่ายโอนไปยังระบบสแตนด์บายได้ทันที เพื่อป้องกันไม่ให้ไฟดับและอุบัติเหตุอื่นๆ
