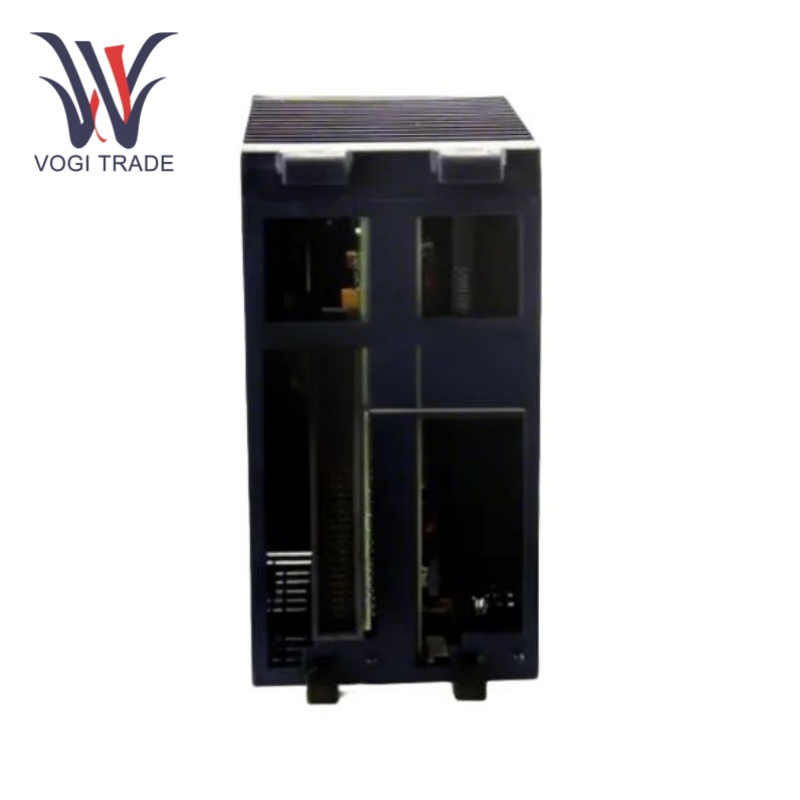

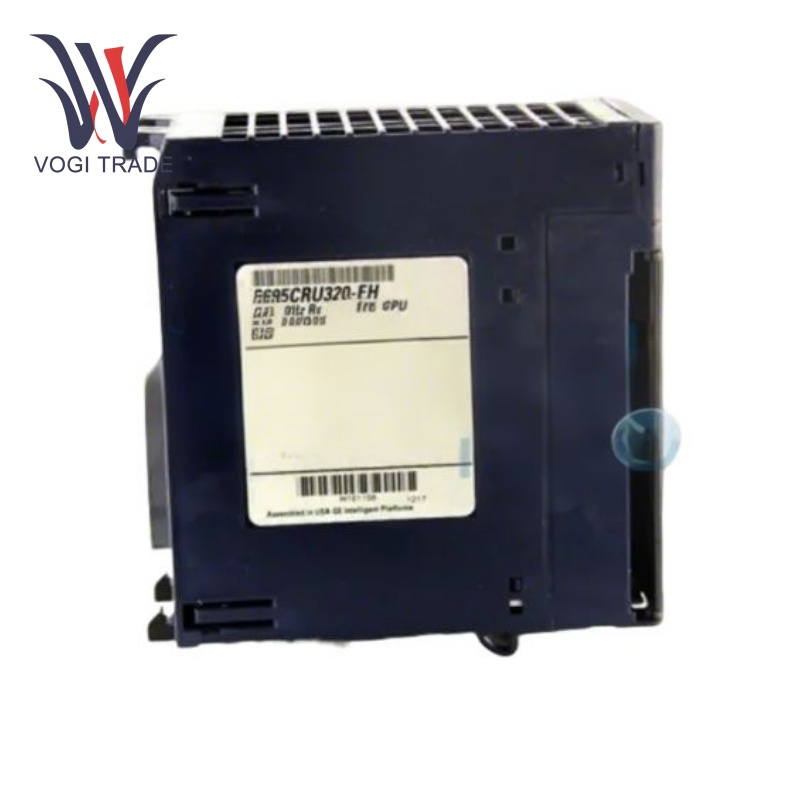

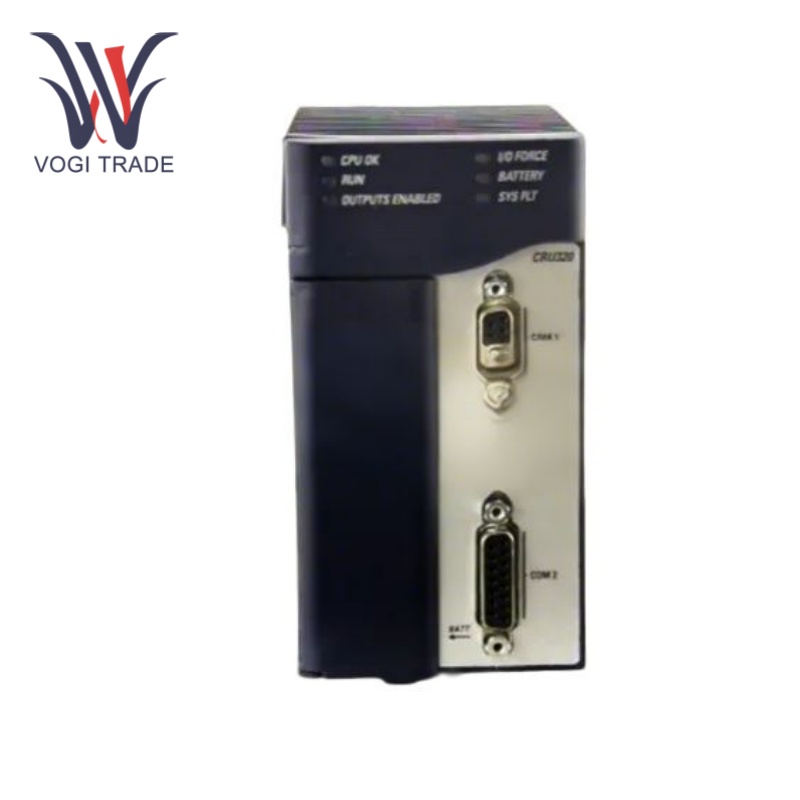

GE IC695CRU320

พารามิเตอร์การทำงาน

หน่วยประมวลผล:1GHz.

หน่วยความจำ:64MB.

พอร์ตอนุกรม:RS-232 และ RS-485

บล็อกโปรแกรม:สามารถกำหนดค่าบล็อกโปรแกรมได้ 512 บล็อก

ความอดทนของแฟลช:100,000 เขียน/ลบ

การส่งข้อมูล:2เมกะไบต์

ข้อกำหนดด้านพลังงาน:3.3V กระแสตรง

ร้านค้า อุณหภูมิ:0°ซ ถึง 60°ซ

คุณสมบัติผลิตภัณฑ์

ความสามารถสำรอง Hot Standby:หากตัวควบคุมที่ใช้งานอยู่ล้มเหลว ระบบสามารถสลับไปใช้โปรเซสเซอร์สแตนด์บายได้อย่างราบรื่นและใช้งานระบบต่อไปได้ เขียนในลักษณะที่การสลับระหว่างตัวควบคุมเกิดขึ้นในการสแกนลอจิกสูงสุด 1 ครั้ง ส่งผลให้มีเวลาการสลับขั้นต่ำที่ 3.133 ms

ประสิทธิภาพการประมวลผลอันทรงพลัง:มาพร้อมกับโปรเซสเซอร์ Celeron M 1GHz ที่รับประกันความสามารถในการประมวลผลความเร็วสูง ทำให้ GE IC695CRU320 สามารถจัดการตรรกะการควบคุมและอัลกอริธึมที่ซับซ้อนได้ และช่วยให้สามารถให้การตอบสนองแบบเรียลไทม์ที่รวดเร็วซึ่งมีความสำคัญในแอปพลิเคชันที่มีระดับวิกฤตสูงกว่าและแอปพลิเคชันขนาดใหญ่และซับซ้อน .

โปรโตคอลการสื่อสารที่ยืดหยุ่น:GE IC695CRU320 มีอินเทอร์เฟซการสื่อสารแบบอนุกรม 2 อินเทอร์เฟซและสามารถใช้ได้กับมาตรฐานการสื่อสารแบบอนุกรม RS232 และ RS485m ช่วยให้การแลกเปลี่ยนข้อมูลราบรื่นรวมถึงการโต้ตอบกับอุปกรณ์และระบบภายนอกโดยทำให้สามารถรวมเข้ากับเครือข่ายการควบคุมทางอุตสาหกรรมหลายแห่งได้

การติดตั้ง

การติด:โปรเซสเซอร์ GE IC695CRU320 ประกอบแบ็คเพลน RX3i และเสียบเข้ากับสล็อต Peripheral Component Interconnect (PCI) โดยตรง เพื่อตรวจสอบว่าโมดูลได้รับการเสียบอย่างแน่นหนาและต้องเชื่อมต่ออย่างดี โมดูลอื่นๆ บนบัสเชื่อมต่อผ่าน PCI เวอร์ชัน 2.2 หรือสูงกว่า ช่วยให้ส่งข้อมูลใดๆ ได้อย่างรวดเร็วและแบ่งปันกับแบ็คเพลม

พลังงานไม่ถูกต้อง:เสียบสายไฟตามข้อกำหนดด้านแรงดันไฟฟ้าและกระแสไฟที่ต้องการ ต้องใช้ไฟ 3.3V DC ที่ 1A และ 5V DC ที่ 1.2A เพื่อให้ทำงานได้อย่างถูกต้อง ดังนั้นควรระมัดระวังเกี่ยวกับขั้วของแหล่งจ่ายไฟเพื่อหลีกเลี่ยงการเชื่อมต่อย้อนกลับ และตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟควรอยู่ในช่วงปกติ

การเชื่อมต่อการสื่อสาร:สำหรับพอร์ตอนุกรมสองพอร์ต ให้เชื่อมต่ออุปกรณ์ผ่านสายสื่อสาร ตรวจสอบว่าพารามิเตอร์การสื่อสาร (อัตราบอด บิตข้อมูล บิตหยุด และบิตพาริตี) ได้รับการกำหนดค่าอย่างเหมาะสม หากมีการนำโมดูลการสื่อสารอื่นๆ หรือการสื่อสารอีเทอร์เน็ตมาใช้ ให้ติดตั้งและกำหนดค่าตามการติดตั้งตามลำดับ

การแก้ไขปัญหา

ความล้มเหลวในการสลับความซ้ำซ้อน:ตรวจสอบว่ามีการเชื่อมต่อและกำหนดค่าลิงก์ซ้ำซ้อนระหว่างโปรเซสเซอร์ที่ใช้งานอยู่และโปรเซสเซอร์สแตนด์บายหรือไม่ ลิงก์ GE IC695CRU320 ซิงโครนัสควรได้รับการกำหนดค่าอย่างเหมาะสมและเชื่อมต่อทางกายภาพ จากนั้น ตรวจสอบการตั้งค่าระบบและการเขียนโปรแกรมเพื่อให้แน่ใจว่าเงื่อนไขและตรรกะการสลับความซ้ำซ้อนนั้นถูกต้อง ทดสอบฟังก์ชันสำรอง หากเป็นไปได้ ในสภาพแวดล้อมจำลองที่ไม่มีข้อผิดพลาด เพื่อค้นหาข้อบกพร่องของระบบ

ข้อผิดพลาดในการสื่อสาร :ข้อผิดพลาดในการสื่อสารมักเกิดขึ้นเนื่องจากปัญหากับพอร์ตอนุกรม ดังนั้นให้ตรวจสอบว่าสายสื่อสารเชื่อมต่ออย่างถูกต้องหรือไม่ และตรวจดูว่าไม่มีความเสียหายหรือไม่ จากนั้นตรวจสอบให้แน่ใจว่าคุณได้ตั้งค่าพารามิเตอร์การสื่อสารถูกต้อง เช่น อัตรารับส่งข้อมูล บิตข้อมูล บิตหยุด และบิตพาริตี เปลี่ยนสายสื่อสารหรือลองเชื่อมต่อโมเด็มกับอุปกรณ์อื่น คุณยังสามารถตรวจสอบการกำหนดค่าเครือข่ายและการตั้งค่าโมดูลที่เกี่ยวข้องสำหรับปัญหาการสื่อสารอื่นๆ เช่น ปัญหาการสื่อสารอีเธอร์เน็ต

ความผิดปกติของการทำงานของโปรแกรม:หากการทำงานของโปรแกรมผิดปกติ ขั้นตอนแรกคือการตรวจสอบว่าโค้ดโปรแกรมมีข้อผิดพลาดหรือความขัดแย้งทางตรรกะหรือไม่ ตรวจสอบสถานะการทำงานของโปรแกรมและค่าของตัวแปรโดยใช้เครื่องมือดีบั๊กของซอฟต์แวร์การเขียนโปรแกรม อัปเดตโปรแกรมเป็นเวอร์ชันล่าสุดหากจำเป็น หรือแก้ไขและแก้ไขตามสถานการณ์จริง คุณยังสามารถตรวจสอบการใช้หน่วยความจำเพื่อตรวจสอบว่าโปรแกรมไม่ได้ใช้พื้นที่หน่วยความจำเข้าถึงโดยสุ่มมากเกินไปหรือไม่เมื่อทำงาน

ช่วงการใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม:GE IC695CRU320 สามารถใช้ในอุตสาหกรรมการผลิตเพื่อสร้างระบบอัตโนมัติและดูแลประสิทธิภาพของอุปกรณ์การผลิตต่างๆ รวมถึงสายการประกอบ เครื่องจักร CNC และแขนหุ่นยนต์ โดยให้การควบคุมซ้ำซ้อนเพื่อให้มั่นใจถึงการทำงานอย่างต่อเนื่องของสายการผลิต และปรับปรุงประสิทธิภาพการผลิต คุณภาพผลิตภัณฑ์ และความปลอดภัยในการผลิต

ภาคพลังงาน:GE IC695CRU320 สามารถตรวจสอบสถานะการทำงานของอุปกรณ์ไฟฟ้าได้แบบเรียลไทม์ ควบคุมกระบวนการผลิตและจ่ายพลังงาน และเพิ่มประสิทธิภาพระบบการจัดการพลังงานโดยการสื่อสารกับเซ็นเซอร์และแอคทูเอเตอร์ เครือข่ายโครงข่ายไฟฟ้ามีการออกแบบที่ซ้ำซ้อน ซึ่งรับประกันความเสถียรและความน่าเชื่อถือ
