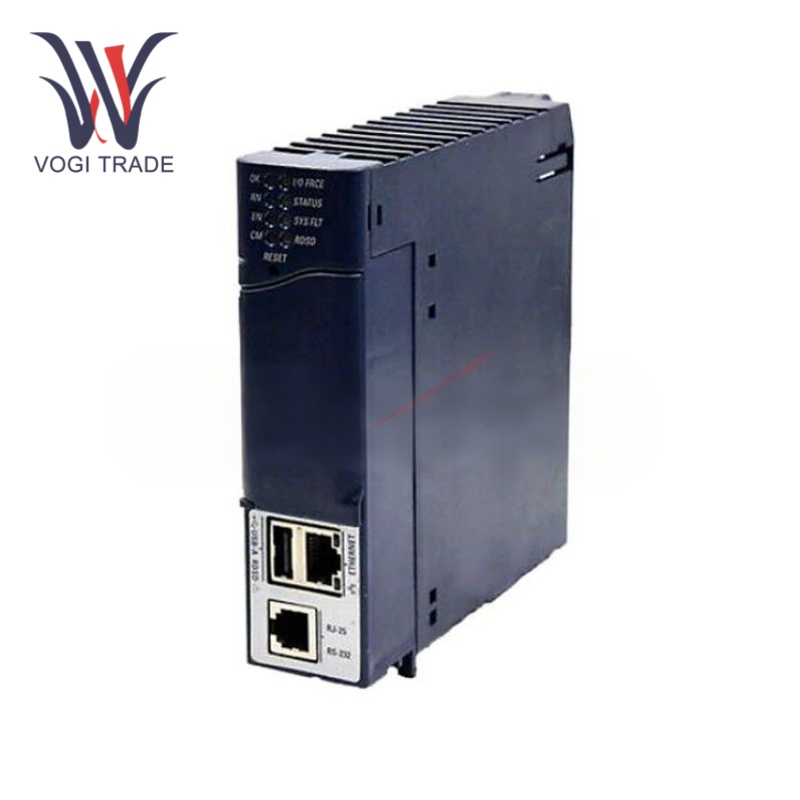

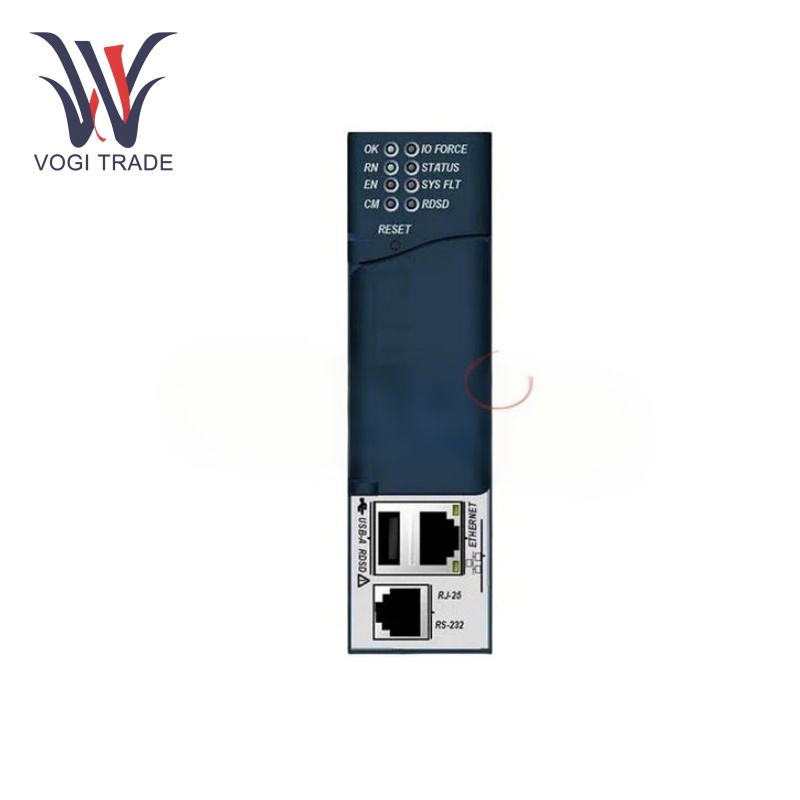

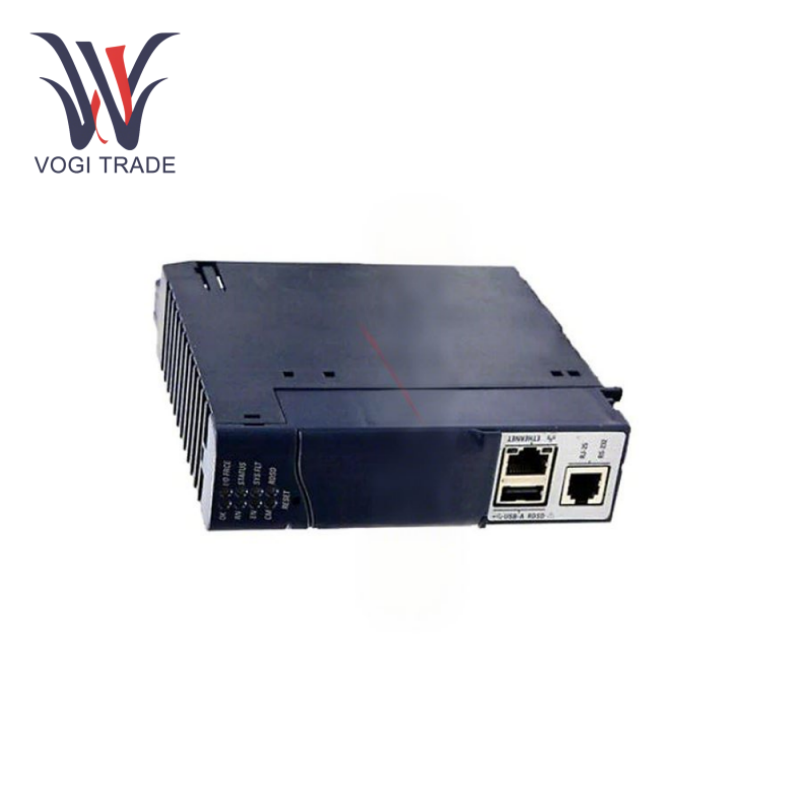

จีอี ไอซี695CPE305

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าขาเข้า:5V DC 1A.

อุณหภูมิในการทำงาน:0 °C ถึง 60 °C

เสียงรบกวน:3%

พอร์ตการสื่อสาร I/O:1 x อีเทอร์เน็ต, 2 x อนุกรม (RS232 หรือ RS485), 1 x โฮสต์ USB 2.0 

การสื่อสารข้อมูลผ่านอีเธอร์เน็ต:10/100Mbps.

คุณสมบัติรุ่นใหม่:แรม 5MB

การวัด: 0.72 ms ต่อ 1,000 คำแนะนำบูลีน

โปรโตคอล:อีเธอร์เน็ต, Genius, PROFIBUS DP, DeviceNet SNP สลาฟ, สลาฟ I/O อนุกรม และโปรโตคอลอนุกรมสลาฟ Modbus RTU

คุณสมบัติผลิตภัณฑ์

พอร์ตการสื่อสารอีเทอร์เน็ตหนึ่งพอร์ต:ตัวรับสัญญาณ 10/100 Mbps พอร์ตการสื่อสารนี้สามารถใช้กับเวิร์กสเตชันการเขียนโปรแกรม อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) ระบบการควบคุมดูแลและการเก็บข้อมูล (SCADA) ผลิตภัณฑ์ฮาร์ดแวร์และซอฟต์แวร์ของบริษัทอื่น การส่งข้อความระหว่างคอนโทรลเลอร์ และการแลกเปลี่ยนข้อมูลบน ตัวควบคุมแพลตฟอร์มเดียวกัน นอกจากนี้ พอร์ตอีเธอร์เน็ตยังมีความสามารถในการใช้สำหรับ OPC UA เพื่อให้สามารถรวมอุปกรณ์ของบริษัทอื่นผ่านโปรโตคอล OPC ได้ นอกเหนือจากการสื่อสารอีเทอร์เน็ตแล้ว GE IC695CPE305 ยังรวมพอร์ตอนุกรมสองพอร์ตที่สอดคล้องกับมาตรฐานการสื่อสาร RS232 และ RS485 และมีพอร์ตโฮสต์ USB 2.0 ช่วยให้สามารถดาวน์โหลดและอัพโหลดโปรแกรมผู้ใช้จากธัมบ์ไดรฟ์ของสมาร์ทโฟนได้

ความเร็วในการประมวลผลสูง:ความเร็วโปรเซสเซอร์คือ 1.1 GHz และอัตราการสแกนปกติคือ 0.72 ms ต่อ 1,000 คำสั่งบูลีน GE IC695CPE305 สามารถประมวลผลการดำเนินการลอจิกและงานประมวลผลข้อมูลจำนวนมากได้อย่างรวดเร็ว ทำให้มั่นใจถึงประสิทธิภาพแบบเรียลไทม์และประสิทธิภาพสูงของระบบ

RAM มากมาย:ด้วย RAM ขนาด 5MB  และหน่วยความจำผู้ใช้แบบไม่ลบเลือนขนาด 5MB จึงมีพื้นที่เพียงพอสำหรับเก็บโปรแกรมและข้อมูลของผู้ใช้ ผู้ใช้สามารถพัฒนาและขยายโปรแกรมแอปพลิเคชันได้อย่างอิสระ

การติดตั้ง

การติด:แบ็คเพลนอเนกประสงค์ RX3i จัดให้มีตำแหน่งสำหรับโมดูล GE IC695CPE305 ที่จะแทรก ตรวจสอบว่าโมดูลเข้าที่แล้ว และการเชื่อมต่อแน่นหนา

บันทึก: หากการวางแนวโมดูลผิด โมดูลจะไม่เข้าไป

การแก้ไขปัญหา

ความล้มเหลวในการสื่อสาร:ในกรณีที่การสื่อสารล้มเหลว สิ่งแรกที่จำเป็นต้องตรวจสอบคือสายสื่อสาร ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่ออย่างถูกต้อง และหลีกเลี่ยงความเสียหายใดๆ จากนั้นตรวจสอบการตั้งค่าพารามิเตอร์การสื่อสารเพื่อให้แน่ใจว่าถูกต้อง เช่น อัตรารับส่งข้อมูล บิตข้อมูล บิตหยุด และบิตพาริตี เปลี่ยนสายสื่อสาร สลับ เพื่อเชื่อมต่อกับอุปกรณ์อื่นหากเป็นไปได้ ในกรณีของอีเทอร์เน็ต ตรวจสอบให้แน่ใจว่าการกำหนดค่าเครือข่ายและ IP ได้รับการตั้งค่าอย่างถูกต้อง

ข้อผิดพลาดของโปรแกรม:หากโปรแกรมทำงานผิดปกติ ให้ตรวจสอบโค้ดโปรแกรมก่อนว่ามีข้อผิดพลาดหรือความขัดแย้งทางตรรกะหรือไม่ ตรวจสอบสถานะการทำงานและค่าตัวแปรของโปรแกรมด้วยเครื่องมือแก้ไขจุดบกพร่องของซอฟต์แวร์การเขียนโปรแกรม

ปัญหาเกี่ยวกับพาวเวอร์ซัพพลาย:หากไม่สามารถเปิดโมดูลได้ตามปกติหรือมีข้อผิดพลาด สิ่งแรกที่เราต้องตรวจสอบคือแรงดันไฟของแหล่งจ่ายไฟไม่ว่าจะเป็นปกติหรือไม่ จากนั้น ตรวจสอบว่าสายไฟเชื่อมต่ออย่างถูกต้องหรือไม่ขาด หากทำได้ ให้เปลี่ยนแหล่งจ่ายไฟเพื่อจำกัดปัญหาให้แคบลง

ช่วงการใช้งาน

ระบบอัตโนมัติทางอุตสาหกรรม:GE IC695CPE305 ส่วนใหญ่ใช้ในระบบควบคุมสายการผลิตต่างๆ ในด้านระบบอัตโนมัติทางอุตสาหกรรม เช่น การผลิตรถยนต์ การแปรรูปอาหาร และการผลิตยา หมายถึงการควบคุมการทำงานของอุปกรณ์การผลิตที่หลากหลาย การตรวจสอบกระบวนการผลิตแบบเรียลไทม์ ตามโปรแกรมเพื่อปรับกระบวนการผลิต ปรับปรุงประสิทธิภาพการผลิต คุณภาพของผลิตภัณฑ์ และความปลอดภัยในการผลิต นอกจากนี้ยังสามารถเชื่อมต่อกับอุปกรณ์อื่นๆ ผ่านทางอีเทอร์เน็ตและพอร์ตอนุกรม และอินเทอร์เฟซการสื่อสารอื่นๆ เพื่อให้เกิดการบูรณาการและการประสานงานของสายการผลิตทั้งหมด

อาคาร ระบบอัตโนมัติ:GE IC695CPE305 สามารถใช้เพื่อควบคุมหรือตรวจสอบการทำงานของอุปกรณ์และระบบต่างๆ ในอาคาร เช่น ระบบ HVAC ระบบไฟส่องสว่าง และระบบควบคุมการเข้าออก สามารถบรรลุการควบคุมอัตโนมัติและการจัดการการประหยัดพลังงานของอาคารผ่านการโต้ตอบข้อมูลกับเซ็นเซอร์ แอคชูเอเตอร์ และอุปกรณ์อื่นๆ เพื่อให้อาคารมีความสะดวกสบายและประสิทธิภาพการใช้พลังงานที่สูงขึ้น
