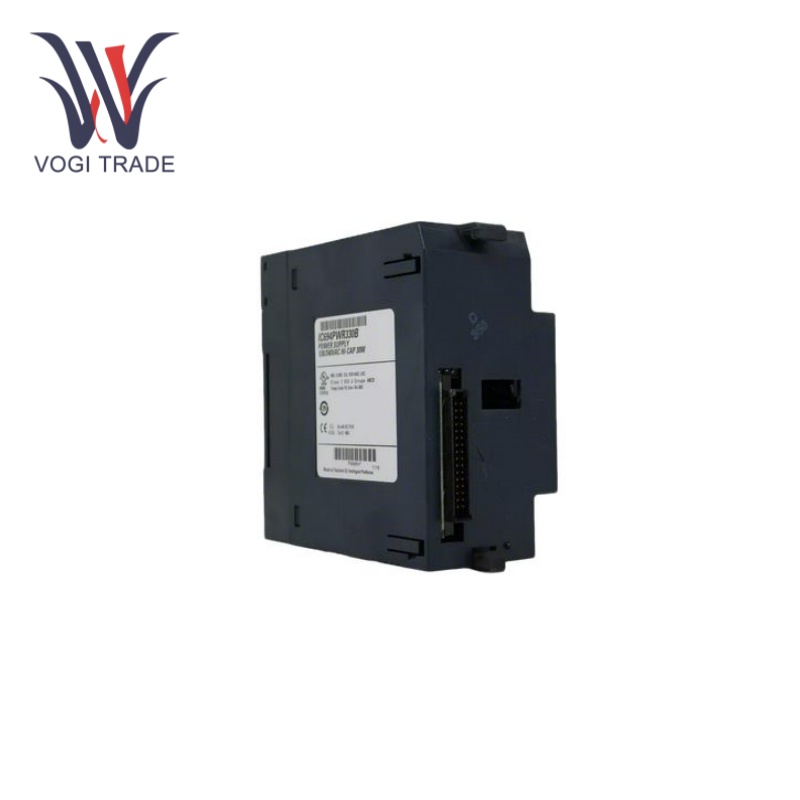

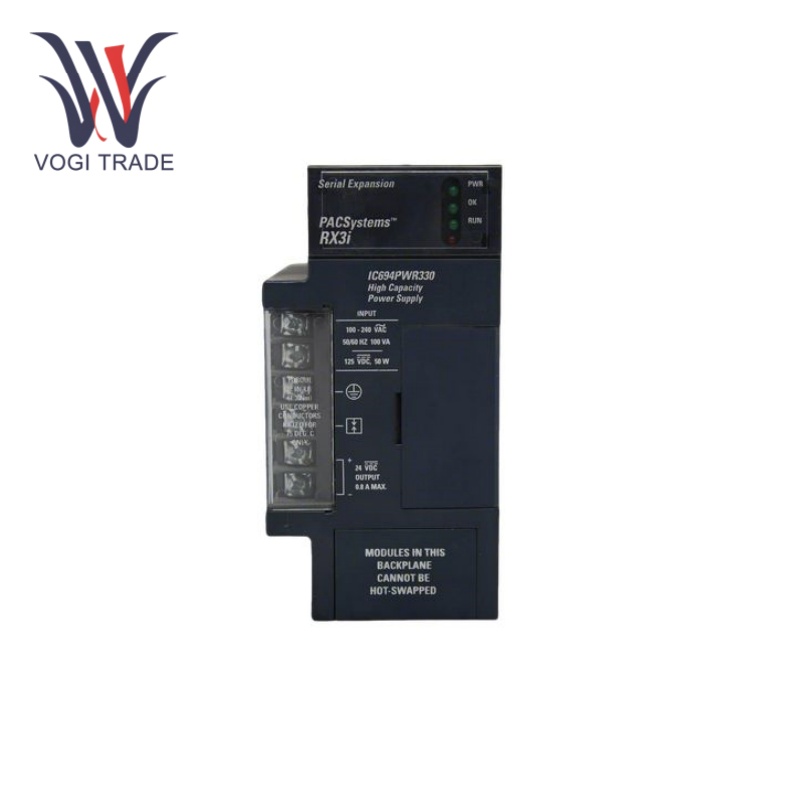

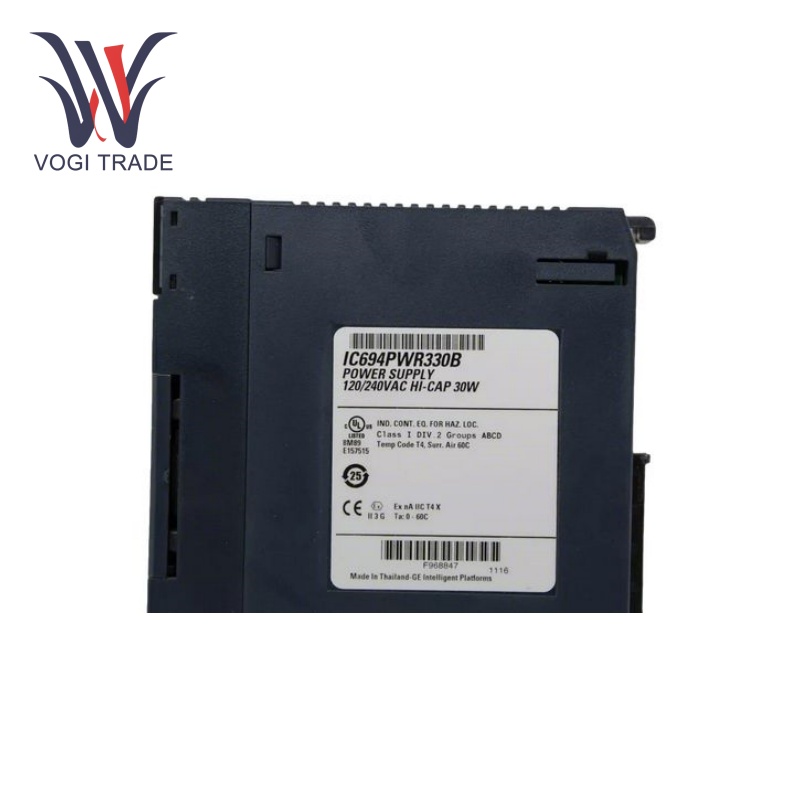

จีอี ไอซี694PWR330

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้า:240V AC, 125V DC.

ช่วงแรงดันไฟฟ้า:85V ถึง 264V AC, 100V ถึง 300V DC

จัดอันดับปัจจุบัน:2 ก.

กำลังขับ:24V.

ความถี่:50/60 เฮิรตซ์

ช่วงอุณหภูมิในการทำงาน:0°C ถึง 60°C

ช่วงอุณหภูมิในการจัดเก็บ:-40°C ถึง 85°C

ความชื้นสัมพัทธ์:5% ถึง 95% ไม่มีการควบแน่น

ลักษณะการทำงาน

ฟังก์ชั่นการป้องกันมากมาย:GE IC694PWR330 มาพร้อมกับการป้องกันแรงดันไฟเกิน การป้องกันแรงดันต่ำ การป้องกันกระแสเกิน  และการป้องกันการลัดวงจร สามารถใช้มาตรการป้องกันที่สอดคล้องกันโดยอัตโนมัติเมื่อแรงดันไฟฟ้าหรือกระแสไฟฟ้าผิดปกติและอื่นๆ เกิดขึ้น เพื่อปกป้องอุปกรณ์จากความเสียหาย และมั่นใจในความปลอดภัยและเสถียรภาพของระบบ

อินพุตแรงดันไฟฟ้ากว้าง:GE IC694PWR330 สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมอุตสาหกรรมต่างๆ ทำให้มั่นใจถึงความต่อเนื่องของการทำงานของระบบควบคุมผ่านฟังก์ชันการป้องกันที่หลากหลายและประสิทธิภาพเอาต์พุตที่เสถียร และลดความน่าจะเป็นที่ระบบจะล้มเหลวและการหยุดทำงาน

ความเข้ากันได้สูง:เนื่องจากเป็นโมดูลแหล่งจ่ายไฟขยายแบบอนุกรมของตัวควบคุมลอจิกแบบโปรแกรมได้ GE RX3i Pac Systems GE IC694PWR330 จึงเข้ากันได้กับ CPU ใดๆ ในซีรีส์ผลิตภัณฑ์ RX3i ซึ่งรองรับแหล่งจ่ายไฟที่สะดวกสำหรับการขยายและการอัพเกรดระบบ

ดำเนินการแล้วเกี่ยวกับวิธีการ

การติดตั้ง:GE IC694PWR330 ได้รับการออกแบบมาเพื่อการติดตั้งในชั้นวาง PLC ดังนั้นคุณควรตรวจสอบให้แน่ใจว่าแบ็คเพลนส่วนขยายแบบอนุกรมได้รับการติดตั้งอย่างเหมาะสม และสวิตช์ DIP การเลือกหมายเลขชั้นวางได้รับการกำหนดค่าอย่างถูกต้องก่อนที่จะติดตั้งโมดูล จากนั้น ใส่โมดูลเข้าไปในช่องเสียบการ์ดแบ็คเพลนส่วนขยายอนุกรมที่ระบุ การเชื่อมต่อควรจะมั่นคงและเชื่อถือได้ อย่าจ่ายไฟจนกว่าการติดตั้งจะเสร็จสมบูรณ์เพื่อป้องกันไฟฟ้าช็อตและความเสียหายต่อส่วนประกอบ

สายไฟ:ตามแผนภาพการเดินสายไฟ ให้เชื่อมต่ออะแดปเตอร์แปลงไฟอินพุตเข้ากับขั้วต่ออินพุตที่สอดคล้องกันของโมดูลแหล่งจ่ายไฟ ดังนั้น สิ่งสำคัญคือต้องหลีกเลี่ยงการเชื่อมต่อที่หลวมและการลัดวงจร โดยตรวจสอบให้แน่ใจว่าการเชื่อมต่อถูกต้องและสายไฟแน่นหนา ในเวลาเดียวกัน ให้เชื่อมต่อขั้วต่อเอาต์พุตของโมดูลแหล่งจ่ายไฟเข้ากับขั้วต่ออินพุตกำลังไฟของแต่ละโมดูลในระบบเพื่อจ่ายไฟให้กับระบบ

ฟิลด์แอปพลิเคชัน

ระบบอัตโนมัติทางอุตสาหกรรม:GE IC694PWR330 ถูกเรียกในระบบควบคุมอัตโนมัติทางอุตสาหกรรมที่หลากหลาย รวมถึงการผลิต พลังงาน การขนส่ง การบำบัดน้ำ ฯลฯ เพื่อให้การจ่ายโวลต์สำหรับ PLC, โมดูล I/O, โมดูลการสื่อสาร และอุปกรณ์อื่นๆ ช่วยให้แลมบ์ดามั่นใจว่าระบบควบคุมทำงาน โดยทั่วไป.

ระบบอัตโนมัติในอาคาร:โดยสามารถจ่ายพลังงานให้กับตัวควบคุม เซ็นเซอร์ แอคชูเอเตอร์ และอุปกรณ์อื่นๆ ในระบบอัตโนมัติของอาคาร และควบคุมระบบแสงสว่าง เครื่องปรับอากาศ และระบบระบายอากาศในอาคารได้แบบอัตโนมัติ

การควบคุมกระบวนการ:ในอุตสาหกรรมการควบคุมกระบวนการ GE IC694PWR330 สามารถใช้เพื่อควบคุมระบบสำหรับกระบวนการเพื่อให้แน่ใจว่ากระบวนการผลิตมีความแม่นยำ ปรับปรุงประสิทธิภาพการผลิตอย่างมาก ปรับปรุงคุณภาพผลิตภัณฑ์ เช่น ในด้านเคมี ยา การแปรรูปอาหาร
