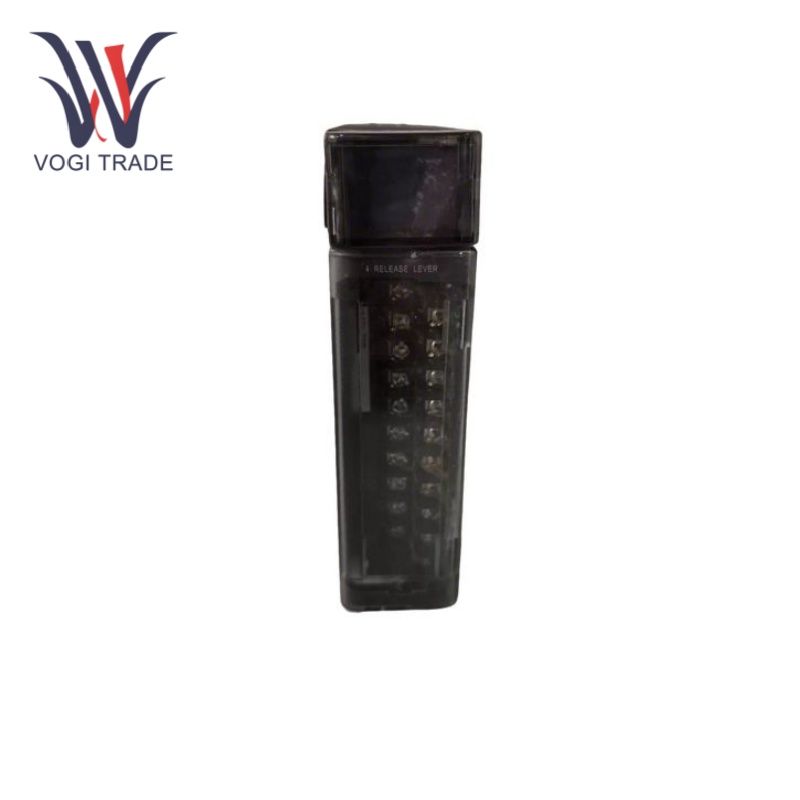

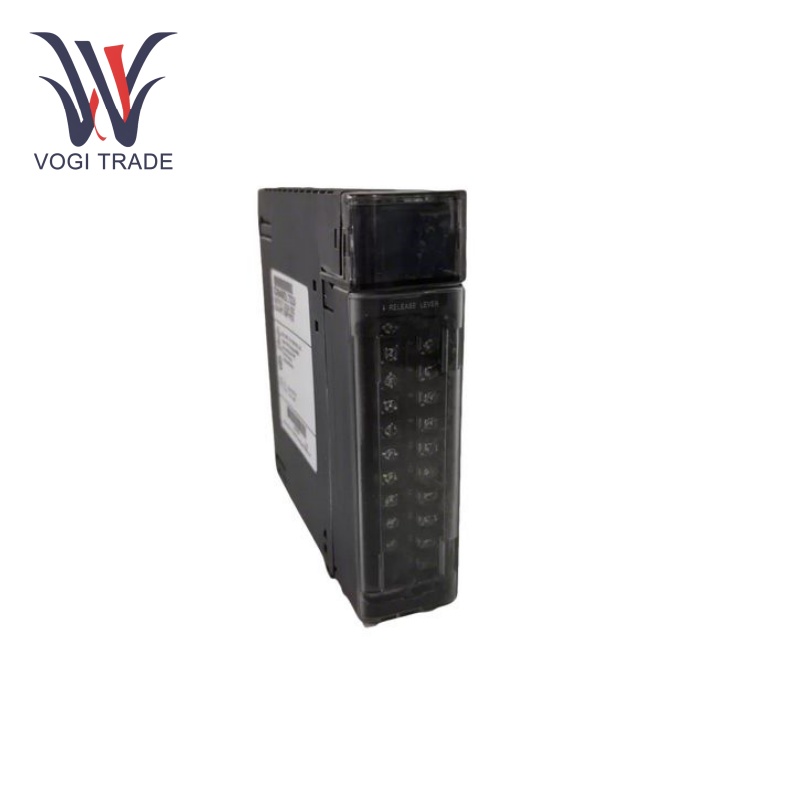

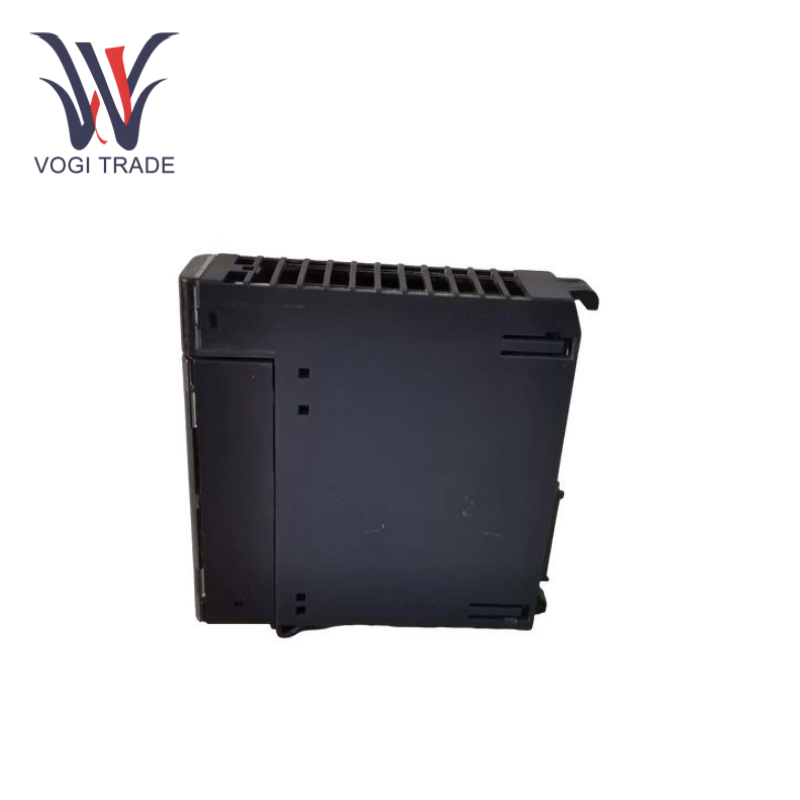

จีอี ไอซี694MDL732

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้า:24 โวลท์ดีซี.

ช่วงแรงดันไฟฟ้าขาออก:12 ถึง 24V DC (+20%, -15%)

กระแสไฟขาออก:0.5 A ต่อจุด สูงสุด 2 A ต่อทั่วไป

กระแสไฟกระชาก:4.78 A เป็นเวลา 10 ms

แรงดันขาออกตก:สูงสุด 1 โวลต์

การรั่วไหลนอกสถานะ: สูงสุด 1 mA

ในเวลาตอบสนอง:สูงสุด 2 มิลลิวินาที

ปิดเวลาตอบสนอง:สูงสุด 2 มิลลิวินาที

ลักษณะการทำงาน

ตรรกะเชิงบวกและการเชื่อมต่อที่ง่ายดาย:การออกแบบลอจิกเชิงบวกของ GE IC694MDL732 นั้นง่ายต่อการต่อสายและตั้งโปรแกรม มีการมีเพศสัมพันธ์ที่แข็งแกร่งระหว่างบัสกำลังลบและเทอร์มินัลโมดูล และวิธีการเชื่อมต่อนั้นง่ายและชัดเจน และอัตราข้อผิดพลาดในการเดินสายไฟต่ำ

แรงดันไฟฟ้ากว้าง:ความคลาดเคลื่อนของแรงดันไฟฟ้า 24V DC ทำให้สามารถใช้งานได้ในระดับแรงดันไฟฟ้าของแหล่งจ่ายไฟที่แตกต่างกันในเครื่องจักรต่างๆ ในอุตสาหกรรม ซึ่งช่วยให้มั่นใจได้ว่า GE IC694MDL732 จะทำงานในสถานะที่ดีพร้อมความสามารถในการปรับตัวสูง

ความสามารถกระแสไฟขาออกสูง:กระแสไฟเอาท์พุตสูงสุดแต่ละจุดคือ 0.5A เทอร์มินัลทั่วไปคือ 2A ซึ่งสามารถขับเคลื่อนอุปกรณ์โหลดกำลังสูงได้หลากหลาย (มอเตอร์สตาร์ท โซลินอยด์ ตัวบ่งชี้ ฯลฯ) ได้โดยตรง ลดรีเลย์กลาง ประหยัดค่าใช้จ่ายและพื้นที่สายไฟ

เข้ากันได้ดี:โมดูลนี้เป็นส่วนหนึ่งของซีรีส์ GE Fanuc RX3i โดย GE IC694MDL732 มีความเข้ากันได้ดีกับอุปกรณ์และโมดูลอื่นๆ ในซีรีส์ GE Fanuc RX3i ซึ่งสามารถรวมเข้ากับระบบควบคุมที่มีอยู่ได้อย่างง่ายดาย และสามารถรับรู้ถึงการเชื่อมต่อและการสื่อสารที่ราบรื่น

วิธีการดำเนินงาน

ติดตั้ง:โมดูล GE IC694MDL732 วางอยู่ในพื้นที่ช่องชั้นวางที่ระบุในตัวควบคุมซีรีส์ GE PACSystems RX3i และยืนยันว่าได้เสียบโมดูลแล้วและการเชื่อมต่อแน่นหนา ตามแผนภาพการเดินสายไฟของลูป ให้เชื่อมต่อเทอร์มินัลเอาต์พุตของโมดูลกับอุปกรณ์โหลดภายนอก และตรวจดูให้แน่ใจว่าขั้วและสายสัญญาณของขั้วบวกและขั้วลบเชื่อมต่ออย่างถูกต้อง

สัญญาณเอาท์พุตและการควบคุม:หลังจากติดตั้งและกำหนดค่าโมดูลแล้ว โมดูลจะสามารถส่งสัญญาณควบคุมไปยังอุปกรณ์โหลดภายนอกได้ ตัวควบคุมจะสร้างและส่งสัญญาณควบคุมตามตรรกะที่ตั้งโปรแกรมไว้และข้อกำหนดการควบคุม ซอฟต์แวร์การเขียนโปรแกรมและอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรทำให้ผู้ใช้สามารถสังเกตและจัดการสัญญาณเอาท์พุตได้

ฟิลด์แอปพลิเคชัน

Iระบบอัตโนมัติทางอุตสาหกรรม: GE IC694MDL732  ถูกนำมาใช้กันอย่างแพร่หลายในการควบคุมการทำงานของมอเตอร์ โซลินอยด์วาล์ว วาล์ว ฯลฯ เพื่อให้ทราบถึงระบบอัตโนมัติและการควบคุมกระบวนการผลิต

ระบบไฟฟ้า:มีการใช้กันอย่างแพร่หลายในระบบผลิตไฟฟ้า ระบบส่ง และจำหน่าย สามารถควบคุมสวิตช์วงจรกริดไฟฟ้าและอุปกรณ์ป้องกันรีเลย์ ช่วยให้มั่นใจในการทำงานที่ปลอดภัยและการทำงานที่มั่นคงของระบบไฟฟ้า

ระบบอัตโนมัติในอาคาร:ในระบบอัตโนมัติของอาคาร GE IC694MDL732  สามารถควบคุมการทำงานที่สอดคล้องกันของอุปกรณ์ไฟฟ้าต่างๆ ในอาคาร (เช่น ลิฟต์ เครื่องปรับอากาศ ระบบไฟส่องสว่าง ฯลฯ) เพื่อปรับปรุงประสิทธิภาพการใช้พลังงานและระดับการจัดการของอาคาร

การขนส่ง:ในอุตสาหกรรมการขนส่ง สามารถนำไปใช้ในระบบควบคุมทางรถไฟ รถไฟใต้ดิน และระบบขนส่งอัจฉริยะ เพื่อควบคุมการทำงานของสัญญาณไฟจราจร สวิตช์สัญญาณ และอุปกรณ์อื่น ๆ และรับประกันการทำงานที่ปลอดภัยและมีประสิทธิภาพของระบบขนส่ง
