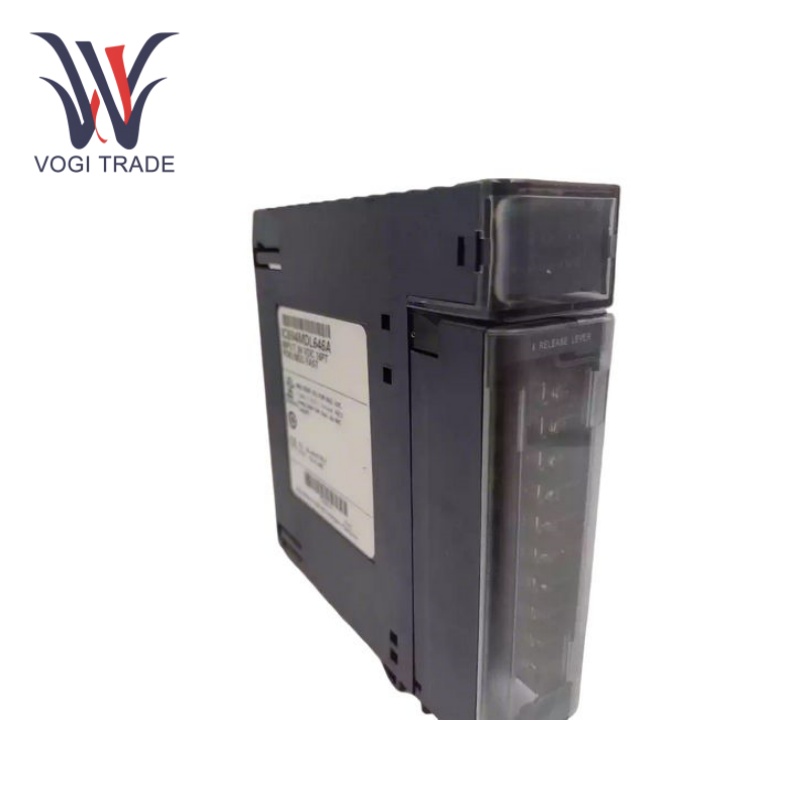

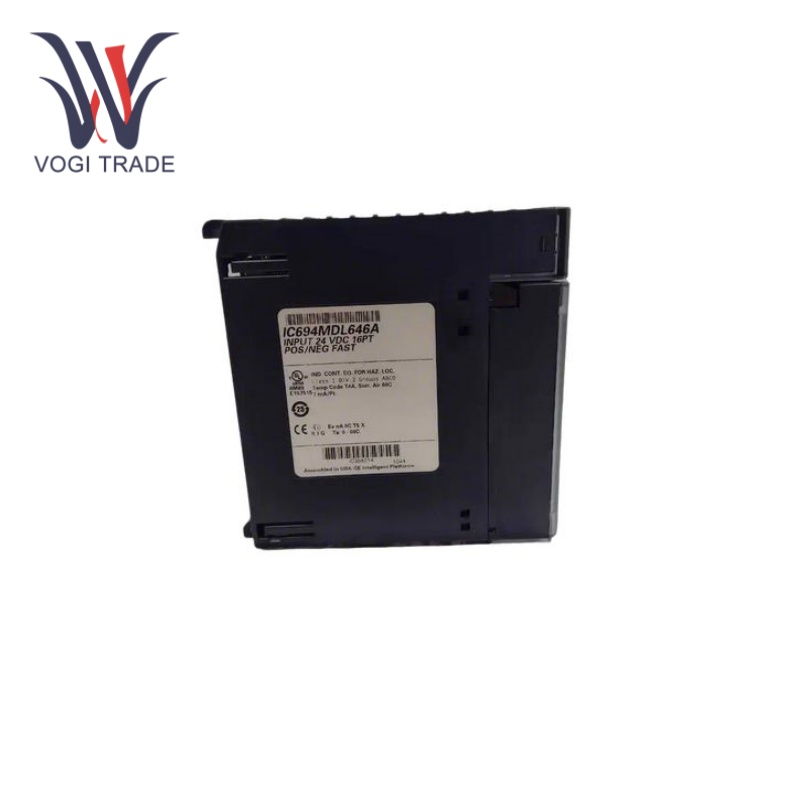

จีอี ไอซี694MDL646

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้า:24 โวลท์ดีซี.

ช่วงแรงดันไฟฟ้าขาเข้า: 0 ถึง +30 VDC

จำนวนอินพุต: 16.

กระแสไฟเข้า:7 มิลลิแอมป์

แรงดันไฟฟ้าในสถานะ:11.5 ถึง 30 VDC

แรงดันไฟฟ้านอกสถานะ:0 ถึง +5 VDC

สถานะปัจจุบัน:ขั้นต่ำ 3.2 mA

กระแสนอกสถานะ:สูงสุด 1.1 mA

เวลาตอบสนองเปิด/ปิด:1 มิลลิวินาที

ช่วงอุณหภูมิในการทำงาน:0 ถึง 60 °C

อุณหภูมิการจัดเก็บช่วงยุคสมัย:-40 ถึง 85 องศาเซลเซียส

ลักษณะการทำงาน

เวลาตอบสนอง:เวลาตอบสนองการเปิดและปิดสำหรับ GE IC694MDL646 โดยทั่วไปคือ 1 มิลลิวินาที ซึ่งให้เวลาจริง และการรับสัญญาณอินพุตที่แม่นยำ ซึ่งจำเป็นสำหรับแอปพลิเคชันที่มีข้อกำหนดการควบคุมความเร็วสูง

การใช้พลังงานต่ำ:การใช้พลังงานต่ำถูกใช้โดย 80mA จากบัส 5V และ 125mA จาก 24V นอกจากนี้ ยังสนับสนุนการใช้พลังงานต่ำ ทำให้ระบบสิ้นเปลืองพลังงานต่ำและปรับปรุงประสิทธิภาพพลังงาน

การป้องกันการแยก:GE IC694MDL646 มีช่องสำหรับแบ็คเพลนและแยกส่วนกราวด์ แรงดันไฟฟ้าแยกอยู่ที่ 250V AC ต่อเนื่องและ 1500V AC เป็นเวลาหนึ่งนาที ให้การแยกไฟฟ้าที่เชื่อถือได้และปกป้องโมดูลและระบบจากการรบกวนทางไฟฟ้าและความเสียหาย

การวินิจฉัยข้อผิดพลาด

การวัดแรงดันและกระแส: การทดสอบการทดลองการไหลของแรงดันไฟฟ้าอินพุตของ GE IC694MDL646 ใช้มัลติมิเตอร์ในการวัด หากค่าที่อ่านได้อยู่นอกช่วงปกติแล้ว แสดงว่ามีปัญหากับแหล่งจ่ายไฟหรือวงจรภายในของโมดูล

ไฟ LED แสดงสถานะ:แต่ละจุดอินพุตสามารถแสดงสถานะของอินพุตแต่ละรายการด้วยไฟ LED ผู้ใช้สามารถตรวจสอบได้ง่ายมากว่าสัญญาณอินพุตเป็นปกติหรือไม่ และโมดูลทำงานได้ตามปกติโดยการสังเกตสถานะของ LED

ฟิลด์แอปพลิเคชัน

ระบบอัตโนมัติทางอุตสาหกรรม:GE IC694MDL646 ถูกนำมาใช้กันอย่างแพร่หลายในสายการผลิตระบบอัตโนมัติทางอุตสาหกรรมต่างๆ รวมถึงการผลิตยานยนต์ การแปรรูปอาหารและการผลิตยา สำหรับการตรวจสอบสถานะของเซ็นเซอร์ สวิตช์ และอุปกรณ์อื่นๆ และตระหนักถึงการควบคุมและการตรวจสอบกระบวนการผลิต

ระบบไฟฟ้า:ในด้านระบบผลิตไฟฟ้า ระบบส่ง และจำหน่าย สามารถใช้เพื่อตรวจสอบสถานะของเซอร์กิตเบรกเกอร์ รีเลย์ และอุปกรณ์อื่นๆ ข้อมูลสถานะการส่งผ่านอย่างทันท่วงทีไปยังระบบควบคุม ปรับปรุงระบบไฟฟ้าการทำงานที่ปลอดภัยและมีเสถียรภาพ

ระบบอัตโนมัติในอาคาร:ในระบบอัตโนมัติในอาคาร GE IC694MDL646 สามารถตรวจสอบสถานะของเซ็นเซอร์และสวิตช์ต่างๆ ของอาคาร (เซ็นเซอร์อุณหภูมิ เซ็นเซอร์แสง เซ็นเซอร์ประตู) และควบคุมการทำงานของระบบปรับอากาศ ระบบไฟส่องสว่าง และระบบควบคุมการเข้าออก

การขนส่ง:สามารถนำไปใช้กับระบบควบคุมทางรถไฟ รถไฟใต้ดิน ระบบขนส่งอัจฉริยะ และสถานการณ์การใช้งานอื่นๆ ซึ่งสามารถตรวจสอบสถานะของสัญญาณ สวิตช์ และอุปกรณ์อื่นๆ และรับประกันความปลอดภัยและประสิทธิภาพของระบบการขนส่ง
