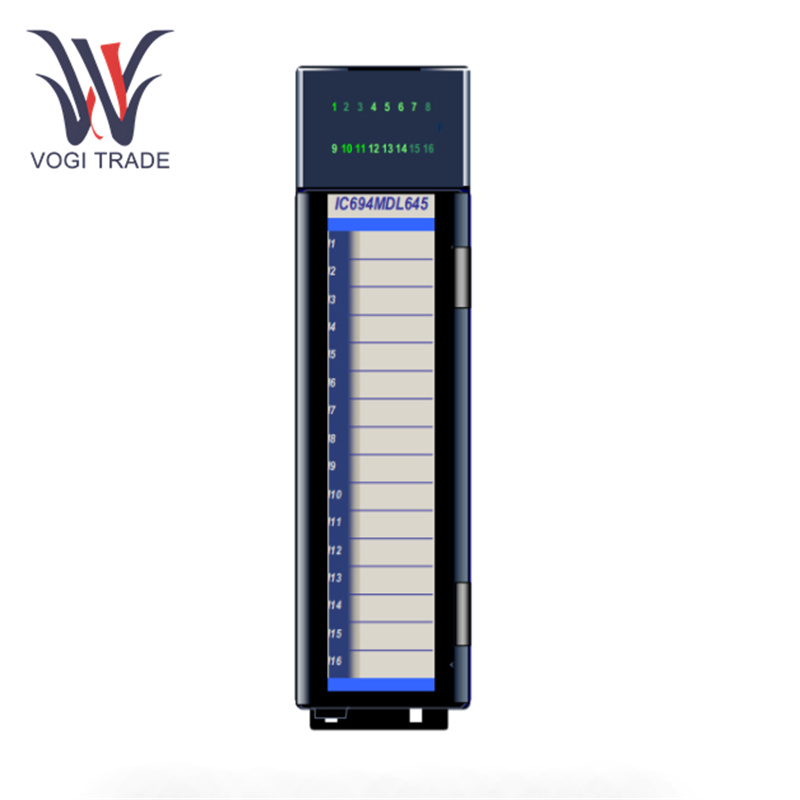

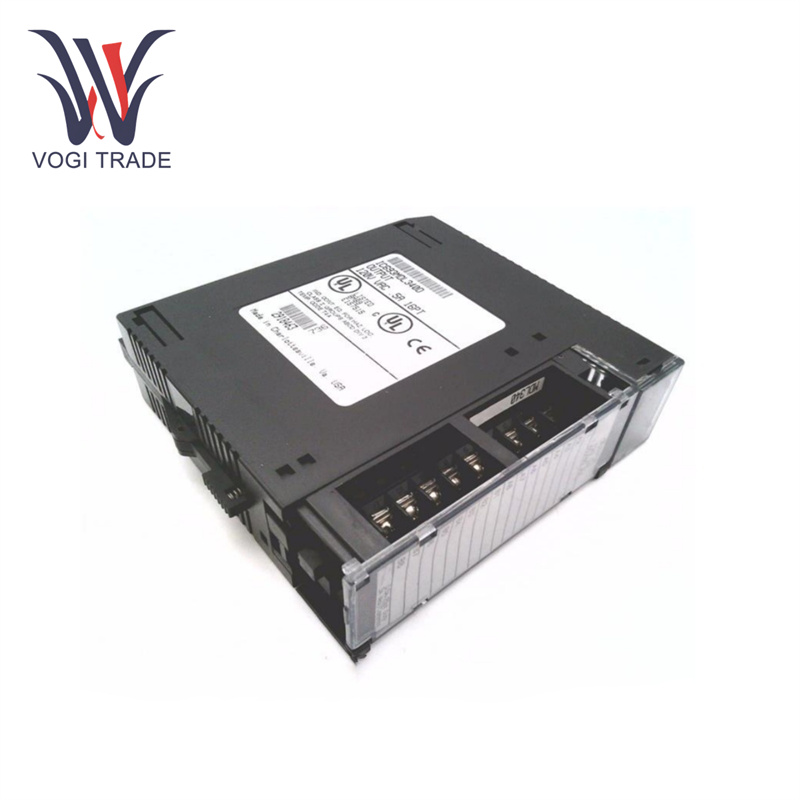

จีอี ไอซี694MDL645

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้า:24V DC

ช่วงแรงดันไฟฟ้าขาเข้า:0-30V กระแสตรง

กระแสไฟเข้า:7mA

การใช้พลังงาน:บัส 5V DC บนแบ็คเพลน, 80mA เมื่ออินพุตทั้งหมดเปิดอยู่

จำนวนจุดอินพุต:16 จุด 1 กลุ่ม พร้อมขั้วต่ออินพุตไฟร่วม 1 ช่อง

ประเภทลอจิก:สามารถรองรับตรรกะเชิงบวกหรือเชิงลบได้

อุณหภูมิในการทำงาน:-40°ซ ถึง 60°ซ

อุณหภูมิการจัดเก็บ:-40°ซ ถึง 85°ซ

ความชื้นสัมพัทธ์:5% ถึง 95% ไม่มีการควบแน่น

การสั่นสะเทือน:1G ที่ 57-500Hz

ช็อต:15ก.

คุณสมบัติฟังก์ชั่น

ฟังก์ชัน I/O ดิจิตอล:GE IC694MDL645 ได้รับการออกแบบมาเพื่อการใช้งานอินพุต/เอาท์พุตดิจิทัลเป็นหลัก โดยให้วิธีที่เชื่อถือได้ในการเชื่อมต่อกับอุปกรณ์ดิจิทัลในระบบควบคุมอุตสาหกรรม ด้วยช่องอินพุตดิจิทัลจำนวนที่กำหนด ทำให้สามารถตรวจจับสถานะเปิด/ปิดของเซ็นเซอร์ สวิตช์ และแหล่งสัญญาณดิจิทัลอื่นๆ ได้อย่างแม่นยำ ช่องเอาท์พุตดิจิทัลสามารถขับเคลื่อนรีเลย์ โซลินอยด์ และแอคชูเอเตอร์ดิจิทัลอื่นๆ ได้ ช่วยให้มั่นใจในการควบคุมกระบวนการทางอุตสาหกรรมต่างๆ ได้อย่างแม่นยำ

การตอบสนองความเร็วสูง:GE IC694MDL645 ได้รับการออกแบบทางวิศวกรรมเพื่อให้ตอบสนองต่อสัญญาณดิจิตอลด้วยความเร็วสูง สามารถบันทึกการเปลี่ยนแปลงของสัญญาณอินพุตได้อย่างรวดเร็ว และแปลเป็นการดำเนินการเอาต์พุตที่เหมาะสม ในการใช้งานที่การตัดสินใจแบบแยกวินาทีมีความสำคัญ เช่น ในสายการผลิตความเร็วสูงหรือเครื่องจักรอัตโนมัติ จะสามารถตามทันการดำเนินงานที่รวดเร็ว ช่วยลดความล่าช้าที่อาจเกิดขึ้นในวงจรควบคุม

ความสามารถในการแยก:เพื่อปกป้องระบบควบคุมจากสัญญาณรบกวนทางไฟฟ้าและแรงดันไฟฟ้าที่เพิ่มขึ้น GE IC694MDL645 จึงมาพร้อมกับคุณสมบัติการแยกในตัว ช่องอินพุตและเอาต์พุตจะถูกแยกทางไฟฟ้าจากกันและจากแหล่งจ่ายไฟของระบบควบคุม การแยกส่วนนี้ช่วยป้องกันการรบกวนและข้อผิดพลาดทางไฟฟ้าไม่ให้แพร่กระจายไปทั่วระบบ ช่วยเพิ่มความน่าเชื่อถือและเสถียรภาพโดยรวมของการตั้งค่าการควบคุม

วิธีการดำเนินงาน

การติดตั้งและการติดตั้ง:ขั้นแรก ติดตั้งโมดูล GE IC694MDL645 อย่างระมัดระวังบนแบ็คเพลนหรือแชสซีที่เข้ากันได้ของระบบควบคุม ตรวจสอบให้แน่ใจว่าติดตั้งอย่างแน่นหนาและจัดตำแหน่งอย่างเหมาะสมเพื่อสร้างการเชื่อมต่อทางกลและไฟฟ้าที่ปลอดภัย หลังจากติดตั้งแล้ว ให้เชื่อมต่อแหล่งจ่ายไฟที่เหมาะสมเข้ากับโมดูล โดยปฏิบัติตามข้อกำหนดด้านแรงดันไฟฟ้าและขั้วที่ระบุ

การเดินสายไฟของอุปกรณ์ดิจิตอล:เชื่อมต่ออุปกรณ์อินพุตดิจิทัล เช่น พรอกซิมิตี้เซนเซอร์ ปุ่มกด และลิมิตสวิตช์ เข้ากับเทอร์มินัลอินพุตของ GE IC694MDL645 สำหรับการเชื่อมต่อเอาต์พุตดิจิทัล ให้เชื่อมต่อเทอร์มินัลเอาต์พุตของโมดูลกับอุปกรณ์ เช่น รีเลย์ สตาร์ทมอเตอร์ และไฟแสดงสถานะ เมื่อเดินสายไฟ ให้ใช้สายเกจที่เหมาะสมและตรวจสอบให้แน่ใจว่ามีฉนวนที่เหมาะสมเพื่อหลีกเลี่ยงการลัดวงจรและอันตรายจากไฟฟ้า

พื้นที่ใช้งาน

อุตสาหกรรมอาหารและเครื่องดื่ม:ในโรงงานแปรรูปอาหาร สามารถใช้โมดูลนี้ควบคุมสายพานลำเลียง เครื่องบรรจุภัณฑ์ และสถานีเติมน้ำมันได้ เซ็นเซอร์ดิจิทัลสามารถตรวจจับการมีอยู่ของผลิตภัณฑ์บนสายพานลำเลียง จากนั้น GE IC694MDL645 ก็สามารถควบคุมการทำงานของมอเตอร์ วาล์ว และอุปกรณ์อื่นๆ เพื่อให้มั่นใจว่าการผลิตราบรื่นและแม่นยำ

ระบบขนถ่ายวัสดุ:ในคลังสินค้าและศูนย์กระจายสินค้า สามารถใช้ควบคุมรถนำทางอัตโนมัติ (AGV) รถยก และระบบสายพานลำเลียงได้ เซ็นเซอร์ดิจิตอลสามารถให้ข้อมูลเกี่ยวกับตำแหน่งของโหลดและสถานะของอุปกรณ์ และโมดูลสามารถควบคุมการเคลื่อนไหวและการทำงานของระบบเหล่านี้เพื่อเพิ่มประสิทธิภาพการไหลของวัสดุ

การควบคุม HVAC ในอาคารพาณิชย์:โมดูลนี้สามารถเป็นส่วนหนึ่งของระบบควบคุม HVAC ในอาคารพาณิชย์ได้ เซ็นเซอร์ดิจิทัลสามารถตรวจจับสถานะการเข้าใช้ห้องได้ และ GE IC694MDL645 สามารถควบคุมการทำงานของพัดลม แดมเปอร์ และเครื่องทำความร้อน เพื่อรักษาสภาพภายในอาคารที่สะดวกสบายพร้อมทั้งเพิ่มประสิทธิภาพการใช้พลังงาน
