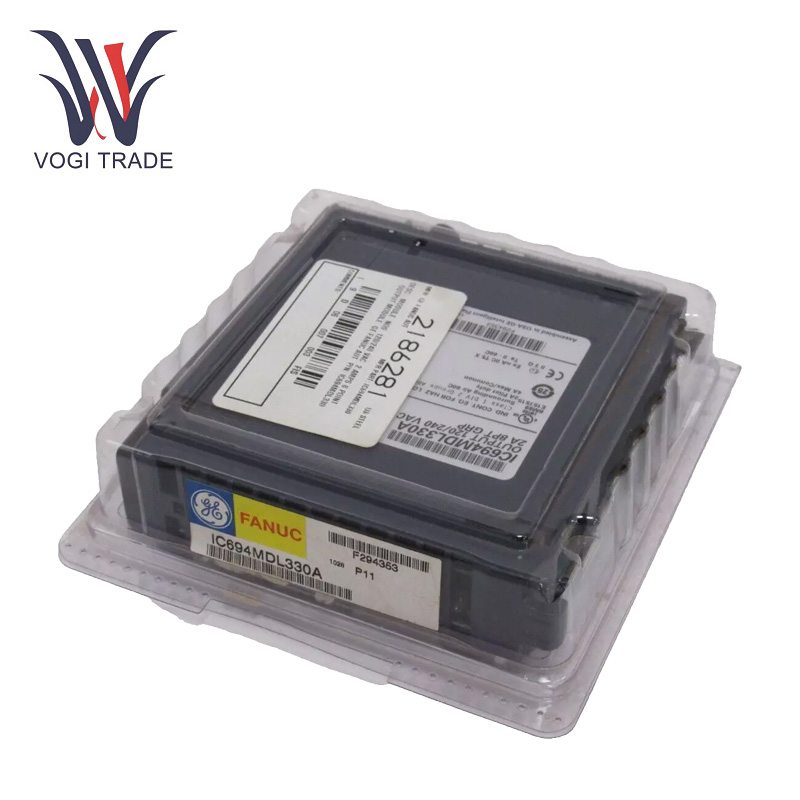

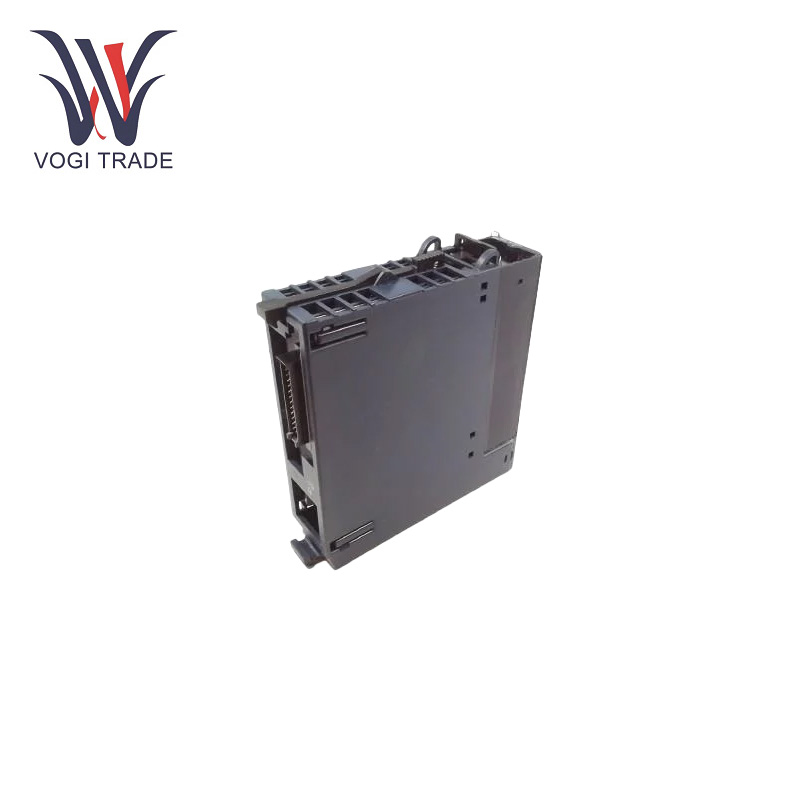

จีอี ไอซี694MDL330

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าที่ได้รับการจัดอันดับ: ไฟฟ้ากระแสสลับ 240V.

ช่วงแรงดันไฟฟ้าขาออก: 85 ถึง 264V AC ที่ความถี่ 50 ถึง 60Hz

เอาท์พุตลูกบาศ์กของt: สูงสุด 2A

Iกระแสไฟขาออกเร่งด่วน: สูงสุด 20A

Oแรงดันตกคร่อมเอาท์พุต: 1.5V.

กระแสไฟรั่วขาออก: 3mA

ฟิลด์ถึงแบ็คเพลนและกราวด์เฟรม: 250V AC ต่อเนื่อง

กลุ่มต่อกลุ่ม: ไฟฟ้ากระแสสลับ 250V.

จำนวนเอาท์พุต: 8 จัดเรียงเป็น 2 กลุ่มแยกกัน โดยมีจุดเอาท์พุต 4 จุดในแต่ละกลุ่ม

เวลาตอบสนอง: สูงสุด 1ms

การใช้พลังงาน: 160mA.

ลักษณะการทำงาน

การตอบสนองe เวลารวดเร็ว: กระแสสูงสุดในเวลาตอบสนองของ GE IC694MDL330 คือ 1 มิลลิวินาที และด้วยเวลาตอบสนองการปิดกระแสคือ 1/2 รอบสูงสุด ทำให้สามารถควบคุมสถานะเอาต์พุตได้อย่างรวดเร็วและแม่นยำ ซึ่งมีความสำคัญในแอปพลิเคชันที่ต้องการเวลาตอบสนองที่รวดเร็ว เช่น สายการผลิตความเร็วสูงและระบบควบคุมแบบเรียลไทม์

กลไกการป้องกันต่างๆ: 5 แอมแปร์สำหรับเอาต์พุตแต่ละกลุ่ม, RC snubber สำหรับเอาต์พุตแต่ละตัวเพื่อป้องกันเอาต์พุตสัญญาณรบกวนทางไฟฟ้าชั่วคราวจากการสร้างความเสียหายให้กับโมดูลและอุปกรณ์ที่เชื่อมต่อกับโมดูลเนื่องจากกระแสเกินหรือไฟกระชาก

จุดเอาต์พุตหลายจุดและกลุ่มที่แยกออกจากกัน: GE IC694MDL330 มีจุดเอาท์พุต 8 จุด ซึ่งจัดเป็นกลุ่มแยก 2 กลุ่ม โดยแต่ละจุดเอาท์พุต 4 จุด ส่วนร่วมนั้นมีลักษณะเฉพาะสำหรับแต่ละกลุ่ม เพื่อให้กลุ่มสามารถนำไปใช้กับส่วนต่างๆ ของไฟ AC ได้ ทำให้ผู้ใช้สามารถเชื่อมต่อและควบคุมโหลดได้อย่างอิสระ

การวินิจฉัยข้อผิดพลาด

การวินิจฉัยซอฟต์แวร์: โดยใช้ซอฟต์แวร์กำหนดค่าของ GE ผู้ใช้สามารถตรวจสอบสถานะเอาต์พุตและพารามิเตอร์การทำงานของ GE IC694MDL330 ได้แบบเรียลไทม์ สิ่งที่ซอฟต์แวร์สามารถทำได้คือแสดงข้อความแสดงข้อผิดพลาดโดยละเอียดและข้อมูลการวินิจฉัยที่ช่วยให้ผู้ใช้จำกัดสาเหตุที่แท้จริงของปัญหาส่วนใหญ่ให้แคบลง รวมถึงสาเหตุหลัก เช่น การตั้งค่าเอาต์พุตที่ไม่ถูกต้อง ข้อผิดพลาดในการสื่อสาร กระแสเอาต์พุตที่ผิดปกติ ฯลฯ

การทดสอบมัลติมิเตอร์: วัดแรงดันเอาต์พุตและกระแสของโมดูล และหากค่าที่วัดได้ผิดปกติก็อาจสะท้อนได้ว่าโมดูลมีข้อบกพร่องหรือโหลดผิดปกติ

ฟิลด์แอปพลิเคชัน

ระบบอัตโนมัติทางอุตสาหกรรม: GE IC694MDL330 ใช้กันอย่างแพร่หลายในการผลิตยานยนต์ การแปรรูปอาหาร เครื่องจักรบรรจุภัณฑ์ และสายการผลิตระบบอัตโนมัติทางอุตสาหกรรมอื่นๆ เพื่อควบคุมสถานะสตาร์ท-สต็อปและการทำงานของมอเตอร์ โซลินอยด์วาล์ว รีเลย์ และอุปกรณ์อื่นๆ และตระหนักถึงระบบอัตโนมัติและการควบคุมอัจฉริยะของ กระบวนการผลิต

ระบบไฟฟ้า: ในกระบวนการสร้าง การส่ง และการจ่ายพลังงาน GE IC694MDL330 สามารถใช้เพื่อควบคุมสถานะสวิตช์ของเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และอุปกรณ์ไฟฟ้าอื่นๆ ตรวจสอบและควบคุมการทำงานของระบบไฟฟ้า เพื่อให้มั่นใจว่าการทำงานของโครงข่ายไฟฟ้ามีความปลอดภัยและมีเสถียรภาพ .

ระบบอัตโนมัติในอาคาร: ใช้สำหรับควบคุมการทำงานของลิฟต์ เครื่องปรับอากาศ ระบบควบคุมแสงสว่าง และอุปกรณ์อื่นๆ เพื่อให้เกิดการจัดการแบบรวมศูนย์และการควบคุมสภาพแวดล้อมอาคารอย่างชาญฉลาด เพื่อปรับปรุงความสะดวกสบายและประสิทธิภาพการใช้พลังงานของอาคาร

การควบคุมกระบวนการ: GE IC694MDL330 สามารถใช้ในอุตสาหกรรมการควบคุมกระบวนการของอุตสาหกรรมเคมี ปิโตรเคมี ยา และอุตสาหกรรมอื่นๆ เพื่อควบคุมการเปิดและปิดวาล์ว การเริ่ม-หยุดปั๊มและอุปกรณ์อื่นๆ และตระหนักถึงการควบคุมพารามิเตอร์กระบวนการและ ระบบอัตโนมัติของกระบวนการผลิต
