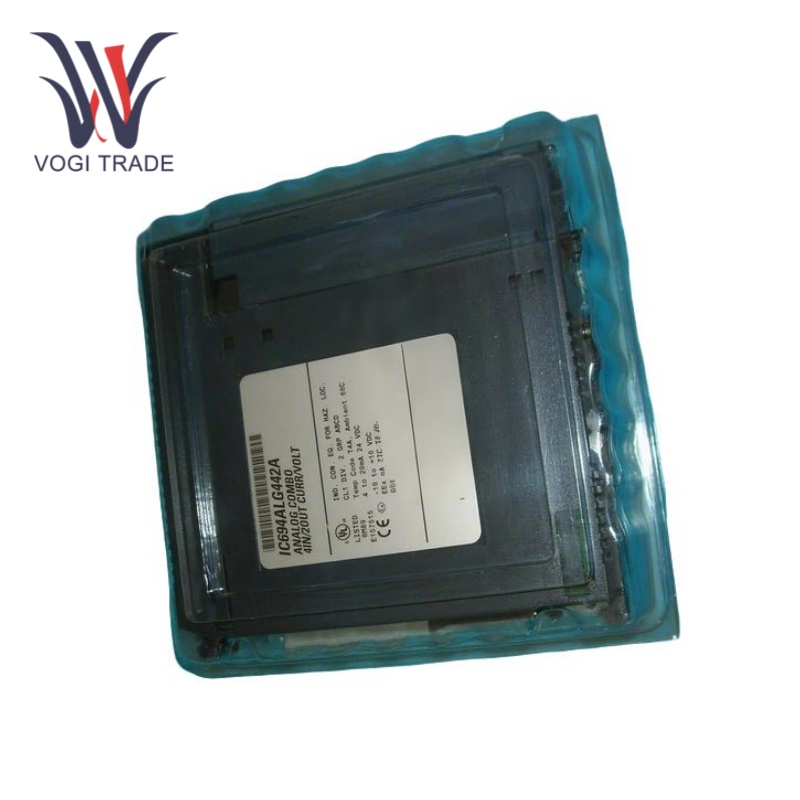

จีอี ไอซี694ALG442

พารามิเตอร์ทางเทคนิค

จำนวนช่องสัญญาณเข้า:ช่องอินพุตอะนาล็อกที่แตกต่างกัน 4 ช่อง

ประเภทสัญญาณอินพุต:0-10 VDC.

ความต้านทานอินพุต:250 โอห์ม

ความแม่นยำของอินพุตแบบอะนาล็อก:±0.25% ของขนาดเต็ม

ช่วงแรงดันไฟฟ้า:20 ถึง 30 VDC

แรงดันไฟฟ้าระลอก:10%.

งวดปัจจุบัน:95 มิลลิแอมป์

อัตราการอัปเดตช่อง:2 มิลลิวินาที

อัตราการอัปเดต:3 มิลลิวินาที

ความละเอียดดิจิตอล:12 บิต

เอาต์พุตที่กำหนดค่าได้รัฐ:กดค้างไว้และลดขนาดลง

ลักษณะการทำงาน

อัตราการแปลงสูง:อัตราการแปลง GE IC694ALG442 คือ 2 ms และอัตราการอัปเดตช่องสัญญาณคือ 2 ms เช่นกัน ซึ่งสามารถตอบสนอง ต่อการเปลี่ยนแปลงของสัญญาณอะนาล็อกได้อย่างรวดเร็ว เหมาะสำหรับความต้องการแบบเรียลไทม์สูงของแอปพลิเคชัน

การตรวจจับสัญญาณเตือนและข้อผิดพลาด:GE IC694ALG442 สามารถตั้งค่าช่วงสัญญาณเตือนต่ำและสูงสำหรับช่องอินพุตทั้งหมด และสามารถส่งออกข้อผิดพลาดของสายไฟแบบเปิดของแต่ละช่องเอาต์พุตไปยัง CPU ทำให้ผู้ใช้สามารถตรวจสอบสถานะการทำงานของระบบได้ง่ายขึ้น และระบุและแก้ไขปัญหาได้อย่างรวดเร็ว

สถานะเอาต์พุตที่กำหนดค่าได้:สถานะของช่องสัญญาณเอาท์พุต GE IC694ALG442 สามารถกำหนดค่าการพักและลดขนาดได้ ในเวลานี้ คุณสามารถเลือกสถานะที่เหมาะสมได้ตามต้องการโดยอุปกรณ์ที่เชื่อมต่อ เพื่อให้ระบบทำงานในสถานะที่ปลอดภัยและเสถียรเมื่อตัวควบคุมโฮสต์เข้าสู่โหมดหยุดหรือปิดเครื่อง

การสนับสนุน Hot Swap:โมดูลนี้รองรับฟังก์ชัน Hot Swap ทำให้ผู้ใช้สามารถเปลี่ยนโมดูลได้โดยไม่ต้องปิดระบบ ลดการหยุดทำงานของระบบและปรับปรุงประสิทธิภาพการผลิต

การวินิจฉัยข้อผิดพลาด

การจัดการสัญญาณเอาต์พุตLS:วัดแรงดันเอาต์พุตและสัญญาณกระแสของ GE IC694ALG442 แบบเรียลไทม์โดยใช้มัลติมิเตอร์หรือเครื่องมือวัดอื่นๆ ทำการเปรียบเทียบค่าที่วัดได้กับค่าที่ตั้งไว้ ซึ่งหมายความว่าหากค่าที่วัดได้แตกต่างอย่างมากจากค่าที่ตั้งไว้ วงจรเอาท์พุตของโมดูลหรืออุปกรณ์ภายนอกอาจทำงานผิดปกติได้

สัญญาณอินพุตของโมดูล:ตรวจสอบสัญญาณอินพุตของโมดูลให้อยู่ในช่วงปกติ หากสัญญาณอินพุตผิดปกติอาจเป็นความผิดปกติของเซ็นเซอร์หรือสายสัญญาณที่เชื่อมต่อกับโมดูล

ฟิลด์แอปพลิเคชัน

การควบคุมกระบวนการ:GE IC694ALG442 ใช้กันอย่างแพร่หลายในการควบคุมกระบวนการ อุตสาหกรรมการเงินและเภสัชกรรม ซึ่งจำเป็นต้องรวบรวมและประมวลผลตัวแปรต่างๆ เช่น การไหล อุณหภูมิ ความดัน และระดับ ด้วยการเก็บรวบรวมและเอาต์พุตสัญญาณอะนาล็อกที่แม่นยำ ทำให้สามารถควบคุมการทำงานของวาล์ว ปั๊ม และอุปกรณ์อื่นๆ เพื่อให้มั่นใจในเสถียรภาพและความปลอดภัยของกระบวนการผลิต

การควบคุมเครื่องจักร:ใช้ในการผลิตเครื่องจักรกลและอุปกรณ์อัตโนมัติเพื่อควบคุมความเร็วของมอเตอร์และตำแหน่ง สวิตช์โซลินอยด์วาล์ว และแอคทูเอเตอร์อื่น ๆ เพื่อให้เกิดการควบคุมที่แม่นยำและเป็นอัตโนมัติของอุปกรณ์

ระบบอัตโนมัติในอาคาร:ในระบบอัตโนมัติในอาคาร สามารถใช้ GE IC694ALG442 เพื่อปรับการทำงานของระบบปรับอากาศ ระบบไฟ ระบบระบายอากาศ และกำลังส่งออกของอุปกรณ์ตามความต้องการที่แท้จริงของการประหยัดพลังงานและสะดวกสบาย
