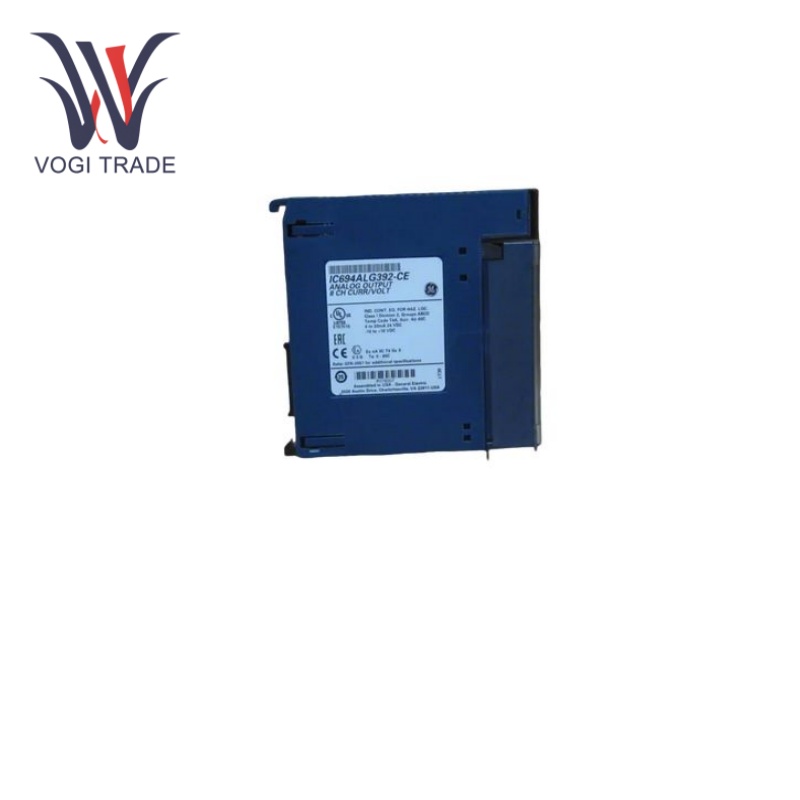

จีอี ไอซี694ALG392

พารามิเตอร์ทางเทคนิค

จำนวนช่องสัญญาณเอาท์พุต:8 ช่องสัญญาณเอาท์พุตปลายเดียว

จากแหล่งจ่ายแบ็คเพลน PLC +5 VDC:110 มิลลิแอมป์

จากแหล่งจ่ายของผู้ใช้ +24 VDC:315 มิลลิแอมป์

Uอัตราวันที่: 8 มิลลิวินาที

ช่วงแรงดันไฟฟ้า:20 VDC ถึง 30 VDC

แรงดันไฟฟ้าระลอก:10% (สูงสุด)

โหลดเอาต์พุตสูงสุด:2 กิโลโอห์ม

ความจุโหลดเอาต์พุต:2000 pF, ตัวเหนี่ยวนำ 1H.

ลักษณะการทำงาน

อัตราการอัปเดตด่วน:อัตราการอัพเดตของช่องเอาท์พุต 8 ช่องของ GE IC694ALG392 อยู่ที่เพียง 8 มิลลิวินาที ซึ่งสามารถตอบสนองการเปลี่ยนแปลงในระบบควบคุมได้แทบจะทันทีและเหมาะสำหรับการควบคุมสัญญาณอะนาล็อกด้วยวงจรการควบคุมที่รวดเร็ว

ความสนุกในการตรวจจับข้อผิดพลาดภายในการดำเนินการ: GE IC694ALG392 มีการตรวจจับการเปิด (การตรวจจับข้อบกพร่องของสายไฟแบบเปิด) CPU Diagnostics ช่วยให้ผู้ใช้และเจ้าหน้าที่บำรุงรักษาสามารถระบุปัญหาได้อย่างรวดเร็วและทันที เมื่อสายไฟหลวมหรือเปิดออกจนสุด หรือขาด ข้อผิดพลาดจะถูกตรวจสอบจากการวินิจฉัย CPU

การป้องกันย้อนกลับและแรงดันต่ำ ของแหล่งจ่ายไฟภายนอก:GE IC694ALG392 มีฟังก์ชันการกลับขั้วและการป้องกันแรงดันไฟฟ้าต่ำสำหรับแหล่งจ่ายไฟภายนอก ซึ่งสามารถป้องกันโมดูลได้อย่างมีประสิทธิภาพจากความเสียหายจากการเชื่อมต่อแหล่งจ่ายไฟที่ไม่ถูกต้องหรือความผันผวนของแรงดันไฟฟ้าของแหล่งจ่ายไฟ และเพิ่มความน่าเชื่อถือและความปลอดภัยของโมดูล

การวินิจฉัยข้อผิดพลาด

CPU การวินิจฉัย:ข้อมูลข้อผิดพลาดจะแสดงในการวินิจฉัย CPU หากมีข้อผิดพลาดของสายไฟแบบเปิดหรือข้อผิดพลาดภายในอื่นๆ เกิดขึ้นใน GE IC694ALG392 ผู้ใช้สามารถดูผลการวินิจฉัยได้ผ่านทางซอฟต์แวร์การเขียนโปรแกรมหรืออินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรของระบบควบคุม ช่วยให้ระบุตำแหน่งและสาเหตุข้อผิดพลาดได้อย่างรวดเร็ว

การตรวจสอบสัญญาณเอาท์พุต:ตรวจสอบโมดูลก่อนประกอบ จากนั้นหากโมดูลทำงานผิดปกติ สามารถตรวจสอบย้อนกลับไปยังชิ้นส่วนที่ชำรุดได้โดยตรง เปรียบเทียบค่าจริงกับค่าที่ตั้งไว้ เมื่อค่าที่วัดได้จากโมดูลไม่ตรงกับค่าที่ตั้งไว้อย่างมีนัยสำคัญ อาจเป็นสัญญาณของการทำงานผิดปกติของวงจรเอาท์พุตของโมดูลและอุปกรณ์ที่เชื่อมต่อภายนอก

ฟิลด์แอปพลิเคชัน

การควบคุมกระบวนการ:GE IC694ALG392 ใช้กันอย่างแพร่หลายในอุตสาหกรรมการควบคุมกระบวนการ เช่น ปิโตรเคมี เคมี และเภสัชกรรม เพื่อควบคุมตัวแปรในกระบวนการ รวมถึงการไหล อุณหภูมิ ความดัน และระดับ เพื่อให้แน่ใจว่ากระบวนการผลิตมีเสถียรภาพและปลอดภัย จึงสามารถส่งสัญญาณอะนาล็อกที่แม่นยำเพื่อ ควบคุมการทำงานของวาล์ว ปั๊ม และอุปกรณ์อื่นๆ

การควบคุมเครื่องจักร:ในด้านการผลิตเชิงกลและอุปกรณ์อัตโนมัติ สามารถใช้เพื่อควบคุมความเร็วและตำแหน่งของมอเตอร์ การเปิดและปิดโซลินอยด์วาล์ว และการทำงานของแอคชูเอเตอร์อื่นๆ เพื่อให้ได้รับการควบคุมที่แม่นยำและการทำงานแบบอัตโนมัติของอุปกรณ์

ระบบอัตโนมัติในอาคาร:GE IC694ALG392 สามารถใช้ในระบบอัตโนมัติในอาคารเพื่อควบคุมการทำงานของระบบปรับอากาศ ระบบไฟส่องสว่าง ระบบระบายอากาศ และอุปกรณ์ปรับกำลังเอาท์พุตของอุปกรณ์อื่นๆ ตามความต้องการที่แท้จริงเพื่อให้บรรลุวัตถุประสงค์ในการประหยัดพลังงานและความสะดวกสบาย

การได้มาและการตรวจสอบข้อมูล:โมดูลนี้สามารถแปลงสัญญาณอะนาล็อกที่ได้รับให้เป็นสัญญาณดิจิตอลเพื่อให้สามารถวิเคราะห์โดยระบบควบคุมได้ ในขณะเดียวกัน ยังสามารถใช้เพื่อตรวจสอบสถานะการทำงานของเซ็นเซอร์และอุปกรณ์ต่างๆ ได้ โดยให้การสนับสนุนข้อมูลแบบเรียลไทม์สำหรับการทำงานและการบำรุงรักษาระบบ
