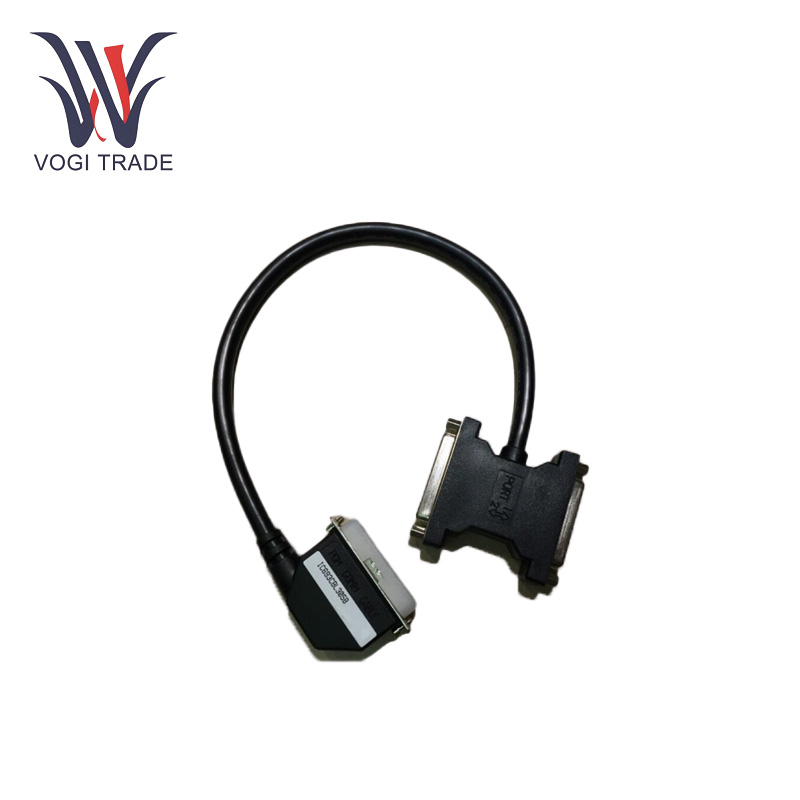

จีอี ไอซี693CBL305

พารามิเตอร์การทำงาน

ความยาวสายเคเบิลสูงสุด:1 ฟุต (30.5 ซม.)

ประเภทตัวเชื่อมต่อ:ขั้วต่อ RS-232/RS-485 25 พิน

สายไฟ (Wire) ขนาดสายไฟ:28 AWG

วัสดุลวดสีเขียว:ทองแดง (บริสุทธิ์)

การป้องกันลวด:มีชีลด์บนสายเคเบิลเพื่อป้องกันการรบกวนสัญญาณ EMI และ RFI

คุณสมบัติผลิตภัณฑ์

การขยายและการแยกพอร์ต:GE IC693CBL305 ใช้เพื่อแยกพอร์ตอนุกรมรวมของโมดูลตัวประมวลผลร่วมการสื่อสาร GE Series 90-30 ออกเป็นสองพอร์ต: พอร์ต 1 และพอร์ต 2 ซึ่งทำให้การเดินสายง่ายขึ้น และการแยกทางกายภาพของสัญญาณพอร์ตช่วยลดความเสี่ยงของการรบกวนและสัญญาณรบกวนข้าม .

การกำหนดเส้นทางสัญญาณ:GE IC693CBL305 เหมาะสำหรับการกำหนดเส้นทางพอร์ต 1 RS-232 และพอร์ต 2 สัญญาณ RS-232/485 ไปยังตัวเชื่อมต่อ 25 พิน RS-232/RS-485 เฉพาะ ซึ่งช่วยให้สามารถกำหนดเส้นทางสัญญาณไปยังอุปกรณ์หรือระบบที่ถูกต้องซึ่งเชื่อมต่อกับพอร์ตที่ต้องการ อำนวยความสะดวกในการสื่อสารระหว่างส่วนประกอบต่างๆ ในระบบอัตโนมัติทางอุตสาหกรรมได้อย่างราบรื่น

เข้ากันได้และข้ามเกรด:สายเคเบิลเข้ากันได้กับโมดูล 90-30 Series CMM และ PCM (สำหรับโมดูลที่กำหนดค่าพอร์ต 1 และพอร์ต 2 เป็นตัวเชื่อมต่อเดียวตามค่าเริ่มต้น) เมื่อตระหนักแล้ว สิ่งนี้ยังทำให้ ADC ซีรีส์ 90-70 และ ADC ซีรีส์ 90-30 สามารถเข้ากันได้อย่างสมบูรณ์ และลดความยุ่งยากในการเชื่อมต่อระหว่างกันของอุปกรณ์ GE รุ่นและประเภทต่างๆ

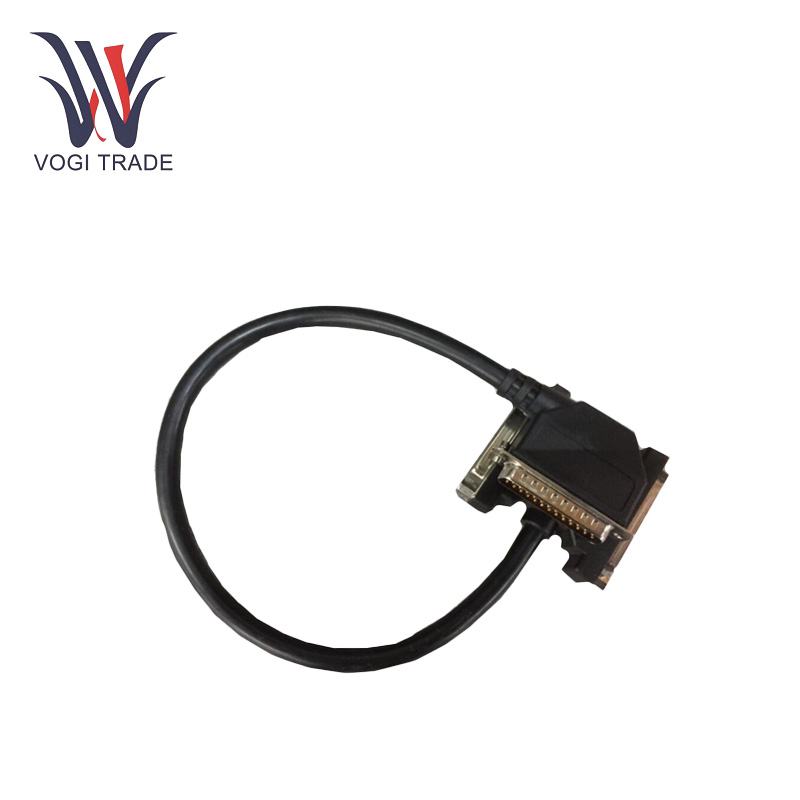

เพิ่มพื้นที่ให้สูงสุด:รูปแบบและตัวเชื่อมต่อรูปตัว Y ที่เป็นเอกลักษณ์ (ขั้วต่อมุมขวาที่ปลายด้านหนึ่งและขั้วต่อคู่ที่ปลายอีกด้านหนึ่ง) ทั้งสองส่วนช่วยในการจัดการพื้นที่ให้เหมาะสมยิ่งขึ้น และทำให้การตั้งค่าสายไฟของคุณเรียบร้อยกว่าที่เคย ขั้วต่อมุมขวาที่ปลายด้านหนึ่งยังทำให้ง่ายต่อการเชื่อมต่อกับโมดูลในพื้นที่ขนาดเล็ก และขั้วต่อทั้งสองที่ปลายอีกด้านสามารถแยกแยะสัญญาณของพอร์ต 1 และพอร์ต 2 ได้อย่างชัดเจน ทำให้ช่างเทคนิคสามารถระบุและ เสียบสายเคเบิลที่เหมาะสม

ช่วงการสมัคร

ยานยนต์:GE IC693CBL305 มักใช้ในการเชื่อมต่อระบบต่างๆ ในรถยนต์ รวมถึงระบบการจัดการเครื่องยนต์และระบบสาระบันเทิง ช่วยให้การเชื่อมต่อที่แข็งแกร่งระหว่างอุปกรณ์เหล่านี้ รองรับการควบคุมและการตรวจสอบระบบการผลิต เช่น ระบบสายพานลำเลียง แขนหุ่นยนต์ สายการประกอบ และอื่นๆ

การผลิตไฟฟ้า:สามารถใช้เชื่อมต่อระบบควบคุมเครื่องกำเนิดไฟฟ้า กังหัน และอุปกรณ์อื่นๆ ในโรงไฟฟ้าได้ ช่วยส่งข้อมูลเกี่ยวกับการทำงานและสถานะของอุปกรณ์ (เช่น แรงดันไฟฟ้า/กระแส/อุณหภูมิ/ความเร็ว ฯลฯ) ไปยังห้องควบคุมเพื่อตรวจสอบและควบคุม

การควบคุมกระบวนการ:GE IC693CBL305 ใช้ในระบบควบคุมกระบวนการในอุตสาหกรรมเคมี น้ำมันและก๊าซ และอุตสาหกรรมกระบวนการอื่นๆ เพื่อเชื่อมต่อเซ็นเซอร์ แอคชูเอเตอร์ และตัวควบคุม เป็นระบบเครื่องมือวัดภาคสนามที่ให้ระบบควบคุมพร้อมการวัดตัวแปรกระบวนการ (รวมถึงความดัน การไหล และระดับ) สำหรับการประมวลผลและการควบคุมเพื่อให้แน่ใจว่ากระบวนการทำงานอย่างปลอดภัยและมีประสิทธิภาพ

ระบบอัตโนมัติในอาคาร:สายเคเบิลสามารถใช้ในอาคารพาณิชย์และที่อยู่อาศัยเพื่อเชื่อมต่อ BMS กับอุปกรณ์ เช่น ระบบ HVAC ระบบควบคุมแสงสว่าง และระบบรักษาความปลอดภัย ช่วยให้สามารถควบคุมและติดตามการใช้พลังงานในอาคาร สภาพแวดล้อม และสถานะความปลอดภัยได้จากส่วนกลาง ปรับปรุงความสะดวกสบายของอาคารและประสิทธิภาพการใช้พลังงาน
