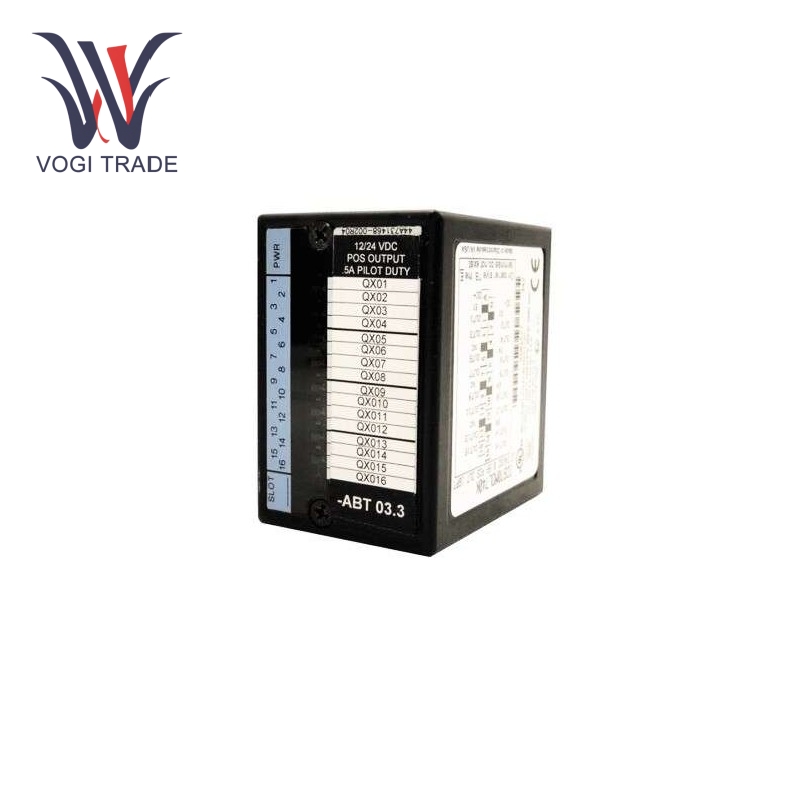

ยี่ห้อ: GEคำอธิบาย：การควบคุมภาคสนาม 12-24 VDC โมดูลเอาต์พุตเชิงบวกสภาพ：ใหม่ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 15เงื่อนไขการชำระเงิน: T / Tพอร์ตการจัดส่งสินค้า:เซินเจิ้นGE IC670MDL740 สามารถให้สัญญาณควบคุมอิสระ 16 สัญญาณสำหรับอุปกรณ์ภายนอก จึงตอบสนองความต้องการของคำขอควบคุมสำหรับอุปกรณ์หรือแอคชูเอเตอร์หลายตัวที่มีตรรกะการควบคุมที่ซับซ้อน
| ผลิต |
จีอี |
| หมายเลขรุ่น |
ไอซี670MDL740 |
| หมายเลขการสั่งซื้อ |
ไอซี670MDL740 |
| แคตตาล็อก |
บมจ |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (US) |
| รหัส HS |
8517795000 |
| มิติ |
14 ซม.* 11 ซม. * 14 ซม |
| มิติการบรรจุ |
18*16*18ซม |
| น้ำหนัก |
0.6 กก |
ข้อมูลจำเพาะ
ช่วงแรงดันไฟฟ้าขาเข้า: 10V DC-30V DC;
ช่วงแรงดันไฟฟ้าขาออก: 9.2V DC-29.5V DC;
แรงดันไฟฟ้าที่กำหนด: 24V DC;
กระแสไฟขาออกสูงสุดต่อจุด: 0.5A;
กระแสไฟขาออกสูงสุดต่อโมดูล: 4A;
กระแสไฟกระชาก: สูงสุด 2A, 100ms สุดท้าย;
ช่องสัญญาณออก: 16 ช่องสัญญาณเอาท์พุตลอจิกบวก
การป้องกันและการวินิจฉัย： ฟิวส์ 5A ใน GE IC670MDL740 ปกป้องแหล่งจ่ายไฟภายนอกจากการเชื่อมต่อแบบย้อนกลับ ซึ่งอาจทำให้โมดูลเสียหายและทำให้เกิดเสียงรบกวนชั่วคราว และยังอาจตรวจจับฟิวส์ขาดได้ด้วย
กระแสโหลดขั้นต่ำ: 1mA ต่อจุด;
ตัวบ่งชี้: ทุกจุดของแผงวงจรเชื่อมต่อกับไฟ LED แสดงสถานะเพื่อเปิดและปิดเอาท์พุต นอกจากนี้ฟิวส์ในกลุ่มทั่วไปยังมีไฟ LED บอกสถานะว่าได้เปิดแล้วหรือไม่
คุณสมบัติ
ตรรกะเอาต์พุตและช่วงแรงดันไฟฟ้า：GE IC670MDL740 เป็นตรรกะเชิงบวก ระดับสูงบ่งชี้สถานะที่ถูกต้อง ซึ่งสอดคล้องกับปรัชญาของแบบแผนตรรกะของระบบควบคุมกระแสหลัก สำหรับแรงดันไฟฟ้าเอาท์พุต ช่วงแรงดันไฟฟ้าเอาท์พุตคือ 9.2-29.5V DC และโดยปกติแล้วจะใช้งานได้กับแรงดันโหลดตั้งแต่ 10V-30V DC ช่วงแรงดันไฟฟ้าที่กว้างมากทำให้ GE IC670MDL740 สามารถใช้งานร่วมกับอุปกรณ์ DC หลายประเภทที่มีความต้องการแรงดันไฟฟ้าที่แตกต่างกัน เช่น จัดให้มีแรงดันไฟฟ้าขับที่เหมาะสมสำหรับรีเลย์ขนาดเล็กหรือไฟสัญญาณที่มีแรงดันไฟฟ้าพิกัดต่างกัน
ตัวบ่งชี้สถานะ：จุดเอาท์พุตแต่ละจุดมีไฟ LED ของตัวเอง ซึ่งมองเห็นได้ง่ายผ่านส่วนที่มองทะลุของแผ่นปิดด้านบนของ GE IC670MDL740 และช่างเทคนิคสามารถใช้เพื่อกำหนดสถานะของเส้นทางเอาท์พุตด้วยสายตาระหว่างการทำงาน และช่วยได้มากใน ดำเนินการตรวจสอบการดีบักในสถานที่ ตัวอย่างเช่น เมื่อทำการปรับเปลี่ยนสายการผลิตบรรจุภัณฑ์แบบอัตโนมัติ เมื่อมองเห็นแสง ช่างเทคนิคจะตรวจสอบได้อย่างรวดเร็วว่าสัญญาณเอาท์พุตที่กำหนดทำงานอย่างถูกต้องหรือไม่ และโดยการขยายว่าอุปกรณ์บรรจุภัณฑ์ที่เกี่ยวข้องได้รับคำสั่งควบคุมที่ถูกต้องหรือไม่
แอปพลิเคชันn
ขนส่งสนาม: ในระบบการสร้างและตรวจสอบตั๋วอัตโนมัติในสถานีรถไฟใต้ดินและสถานีรถไฟ GE IC670MDL740 สามารถควบคุมการเปิดและปิดแผงกั้นตั๋วอัตโนมัติ เมื่อผู้โดยสารได้รับตั๋วหรือรูดบัตร สัญญาณที่ส่งออกมาจากระบบจะเปิดแผงกั้นตั๋วอัตโนมัติเพื่อให้ผู้โดยสารสามารถผ่านไปได้ นอกจากนี้ ในระบบควบคุมลิฟต์และบันไดเลื่อนในสถานี GE IC670MDL740 ยังมีข้อได้เปรียบในการควบคุมการใช้และการหยุดการเคลื่อนที่ของลิฟต์หรือบันไดเลื่อน และช่วยให้สามารถเปลี่ยนการทำงานอัตโนมัติตามเงื่อนไขของโหลดที่บรรทุกซึ่งมีนัยสำคัญ ช่วยเพิ่มประสิทธิภาพและความปลอดภัยในการทำงาน
การผลิตรถยนต์:ในสายการผลิตประกอบรถยนต์ GE IC670MDL740 สามารถใช้เพื่อควบคุมการสตาร์ทและการหยุด และการสลับสถานะของอุปกรณ์ต่างๆ ตัวอย่างเช่น GE IC670MDL740 ควบคุมการเริ่มและการหยุดของอุปกรณ์เชื่อมด้วยหุ่นยนต์ เมื่อตัวรถถึงสถานีเชื่อม GE IC670MDL740 จะส่งสัญญาณเพื่อสตาร์ทหุ่นยนต์เพื่อทำการเชื่อม อีกทั้งยังสามารถควบคุมการทำงานของมอเตอร์บนสายพานลำเลียงเพื่อให้สามารถขนส่งชิ้นส่วนรถยนต์ระหว่างสถานีต่างๆ ได้อย่างแม่นยำ
ระบบอัตโนมัติในอาคาร: การควบคุมลิฟต์ในอาคารสูง ตัวอย่างเช่น GE IC670MDL740 เข้ามาควบคุมการทำงานของลิฟต์ การเปิดและปิดประตู และการผสมผสานที่เป็นไปได้ เมื่อผู้โดยสารกดปุ่มเรียกลิฟต์ ระบบลิฟต์จะรับสัญญาณและสั่งการไปยังลิฟต์ จากนั้นจะขึ้นหรือลงแล้วเปิดประตู GE IC670MDL740 อาจรองรับเทคนิคการควบคุมกลุ่มขั้นสูงต่างๆ ได้อย่างง่ายดายเพื่อการกระจายโหลดที่เหมาะสมที่สุด แก้ปัญหาทั่วไปในการจัดการสายเรียกเข้าซึ่งประกอบด้วยกระแสการจราจรของลิฟต์และความพร้อมใช้งานของลิฟต์
