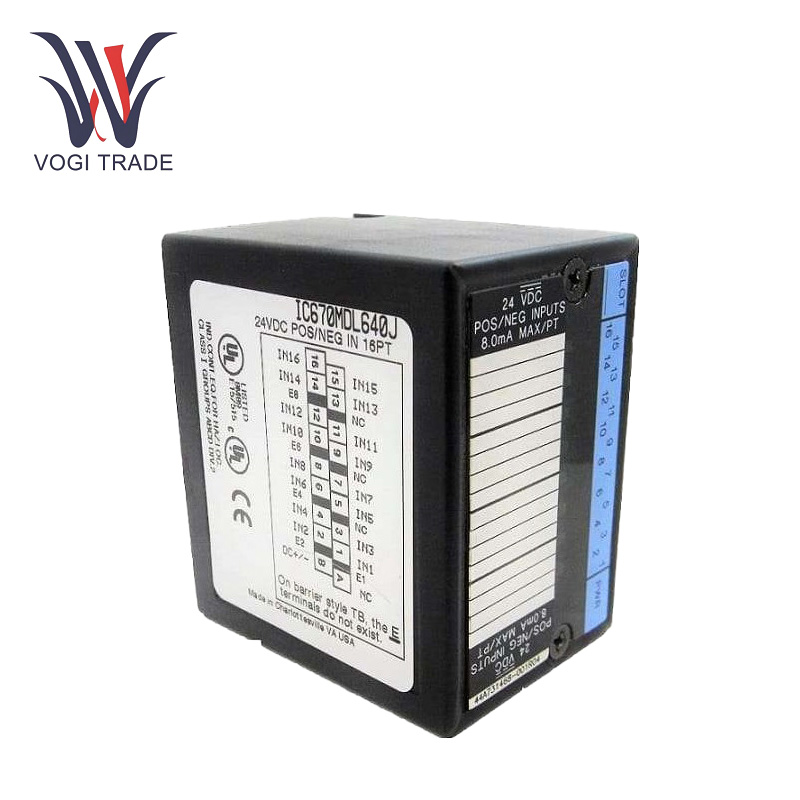

GE IC670MDL640

พารามิเตอร์การทำงาน

ช่วงแรงดันเอาต์พุตที่ปรับได้ในฟิลด์:0 - 30 VDC

แรงดันไฟฟ้าในการดำเนินงานเล็กน้อย:24 VDC

จำนวนช่องสัญญาณอินพุต: 16.

จำนวนช่อง: 10.

แรงดันไฟฟ้าแยก:250 VAC (ถาวร) / 1500 VAC เป็นเวลา 1 นาที

ความต้านทาน:3 kΩ (ขั้นต่ำ)

กระแสทั่วไปที่ดึงมาจากแหล่งจ่ายไฟ:75 Ma

กระแสสูงสุดที่ดึงมาจากแหล่งจ่ายไฟ:83 Ma

สถานะ 0 ปัจจุบัน:0 - 1ma State 1 ปัจจุบัน: 3.0 - 8ma

เวลาตอบสนอง (ทั่วไป):6 ms.

คุณสมบัติของผลิตภัณฑ์

การสนับสนุนตรรกะหลายครั้ง:รองรับการเดินสายตรรกะเชิงบวกและเชิงลบ ช่วยให้เขาพอดีกับสภาพแวดล้อมอุตสาหกรรมที่แตกต่างกันได้อย่างง่ายดาย ตัวอย่างเช่นในสายอุตสาหกรรมอัตโนมัติหลายสายที่ระบบไฟฟ้าบางระบบได้รับการออกแบบบนตรรกะเชิงบวกและบางอย่างเกี่ยวกับตรรกะเชิงลบโมดูลนี้สามารถรวมกันได้อย่างง่ายดายโดยไม่ต้องใช้กระบวนการแปลงสัญญาณที่ซับซ้อน

การจัดการอินพุตที่แม่นยำ:โมดูลทำอะไรได้บ้าง: GE IC670MDL640 สามารถวัดสัญญาณอินพุตได้อย่างแม่นยำด้วยช่วง 0 - 30 VDC ด้วยระดับแรงดันไฟฟ้าที่ระบุไว้ที่ 24 VDC กระแสอินพุตของผู้ใช้สำหรับแต่ละช่องสัญญาณอินพุตคือ 7.5 mA 24 VDC การจัดการอินพุตที่แม่นยำนี้ทำให้มั่นใจได้ว่าผู้เลือกที่จะละเว้นแหล่งที่มาของข้อผิดพลาดใด ๆ โดยใช้ประโยชน์จากเซ็นเซอร์ที่มีอยู่และอุปกรณ์ภายนอกซึ่งอนุญาตให้ตรวจจับและถ่ายโอนสัญญาณอินพุตที่แม่นยำไปยังระบบควบคุม

การตอบกลับอย่างรวดเร็ว:เวลาตอบสนองอินพุตของสถานะในสถานะและนอกทั้งสองคือ 6ms, ทั่วไป (สูงสุด) (พร้อมกับ 10ms การตอบสนองอย่างรวดเร็วดังกล่าวมีความสำคัญในสถานการณ์การควบคุมเวลาจริงตัวอย่างเช่นมันอาจตอบสนองอย่างรวดเร็วต่อการเปลี่ยนแปลงสถานะเซ็นเซอร์ในกระบวนการผลิตความเร็วสูงทำให้ระบบควบคุมสามารถตัดสินใจและปรับเปลี่ยนได้ทันเวลา

การติดตั้ง

การติดตั้งรางดิน:GE IC670MDL640 เป็นเพียงการติดตั้งบนรางดินปกติ ขั้นตอนแรกคือการวางตำแหน่งคลิปการติดตั้งของโมดูลเพื่อให้สอดคล้องกับร่องของรางดิน จากนั้นกดอย่างแน่นหนาบนโมดูลจนกว่าจะคลิกเข้าที่ วิธีนี้เป็นเรื่องธรรมดาสำหรับแผงควบคุมอุตสาหกรรมที่มีพื้นที่ จำกัด ซึ่งทำให้ง่ายต่อการแลกเปลี่ยนและให้บริการโมดูล

การติดตั้งแผง:นอกจากนี้ยังมีความเป็นไปได้สำหรับแผงควบคุมสำหรับแผงควบคุมแบบกำหนดเอง - ออกแบบ รูสกรูถูกเจาะไว้ล่วงหน้าบนแผงควบคุมตามรูปแบบรูยึดของโมดูล ก่อนหน้านี้โมดูลจะติดอยู่กับแผงโดยสกรูหรือสลักเกลียว ช่วยสร้างการติดตั้งที่ยืดหยุ่นมากขึ้นสำหรับสถานการณ์ที่การสั่นสะเทือนและการต้านทานแรงกระแทกเป็นสิ่งสำคัญ

การแก้ไขปัญหา

ไม่มีการตรวจจับสัญญาณอินพุต:ตรวจสอบการเดินสาย: ตรวจสอบการเชื่อมต่อการเดินสายระหว่างอุปกรณ์ภายนอกและโมดูล ตรวจสอบให้แน่ใจว่าสายไฟไม่หลวมเสียหายหรือสึกกร่อน เชื่อมต่อสายไฟใหม่อย่างปลอดภัยหากมีสัญญาณของปัญหา

ค่าสัญญาณอินพุตผิดปกติ:สัญญาณรบกวนทางไฟฟ้าสามารถเปลี่ยนค่าสัญญาณอินพุต ตรวจสอบการเดินสายเพื่อให้แน่ใจว่ามันอยู่ห่างจาก: สายไฟแรงดันไฟฟ้าสูงและแหล่งกำเนิดสัญญาณแม่เหล็กไฟฟ้าสูง ใช้สายเคเบิลป้องกันเพื่อลดสัญญาณรบกวนหากจำเป็น

โมดูลความร้อนสูงเกินไป:คุณต้องตรวจสอบว่าโมดูลของคุณได้รับการระบายอากาศเพียงพอหรือไม่ หากติดตั้งแผงควบคุมปิดด้วยโมดูลให้ตรวจสอบว่ามีช่องระบายอากาศเพียงพอหรือไม่ พอร์ตการระบายอากาศที่ถูกบล็อกอาจนำไปสู่การสะสมความร้อนและความร้อนสูงเกินไป

ช่วงแอปพลิเคชัน

ระบบอัตโนมัติอุตสาหกรรม:ในระบบระบบอัตโนมัติอุตสาหกรรม GE IC670MDL640 ใช้สำหรับการเชื่อมต่อเซ็นเซอร์ประเภทต่าง ๆ เข้ากับระบบควบคุม เซ็นเซอร์เหล่านี้ติดตามตำแหน่งการเคลื่อนไหวและการปรากฏตัวของวัตถุในระหว่างการผลิต การอ่านของเซ็นเซอร์จะถูกส่งไปยังตัวควบคุมตรรกะที่ตั้งโปรแกรมได้เป็นอย่างดีซึ่งควบคุมการทำงานอัตโนมัติของมอเตอร์แอคทูเอเตอร์และอุปกรณ์สายการผลิตอื่น ๆ

การตรวจสอบระบบพลังงาน:GE IC670MDL640 ใช้เพื่อตรวจสอบสถานะของอุปกรณ์ไฟฟ้าในโรงไฟฟ้าและสถานีย่อย ยกตัวอย่างเช่นมันสามารถเชื่อมต่อกับสวิตช์, เบรกเกอร์วงจรและรีเลย์เพื่อรับรู้ถึงสถานะของพวกเขานอก - ด้วยการเปล่งสัญญาณสถานะเหล่านี้อย่างถูกต้องสำหรับการอัปโหลดไปยังระบบการตรวจสอบผู้ปฏิบัติงานสามารถตรวจสอบการทำงานของระบบพลังงานจากระยะไกลและตอบสนองในเวลาที่เหมาะสมกับสถานการณ์ที่ผิดปกติใด ๆ

การจัดการอาคาร:และในอาคารอัจฉริยะ GE IC670MDL640 เชื่อมต่อเซ็นเซอร์ทุกประเภทรวมถึงเซ็นเซอร์ประตูเซ็นเซอร์หน้าต่างและเซ็นเซอร์อุณหภูมิเข้ากับระบบการจัดการอาคารของคุณ ช่วยจับตาดูความปลอดภัยของอาคารและสถานะด้านสิ่งแวดล้อม สัญญาณที่สร้างจากเซ็นเซอร์เหล่านี้สามารถใช้งานได้โดยระบบการจัดการอาคารเพื่อควบคุมการทำงานของระบบแสงเครื่องปรับอากาศและระบบรักษาความปลอดภัยเพื่อให้สภาพแวดล้อมที่ปลอดภัยและสะดวกสบายสำหรับผู้อยู่อาศัย
