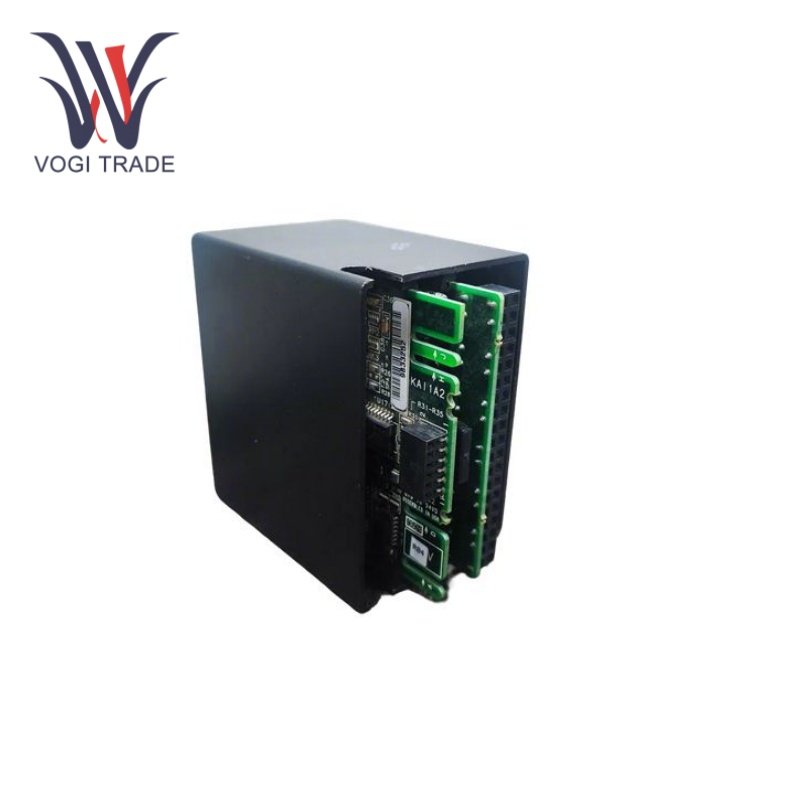

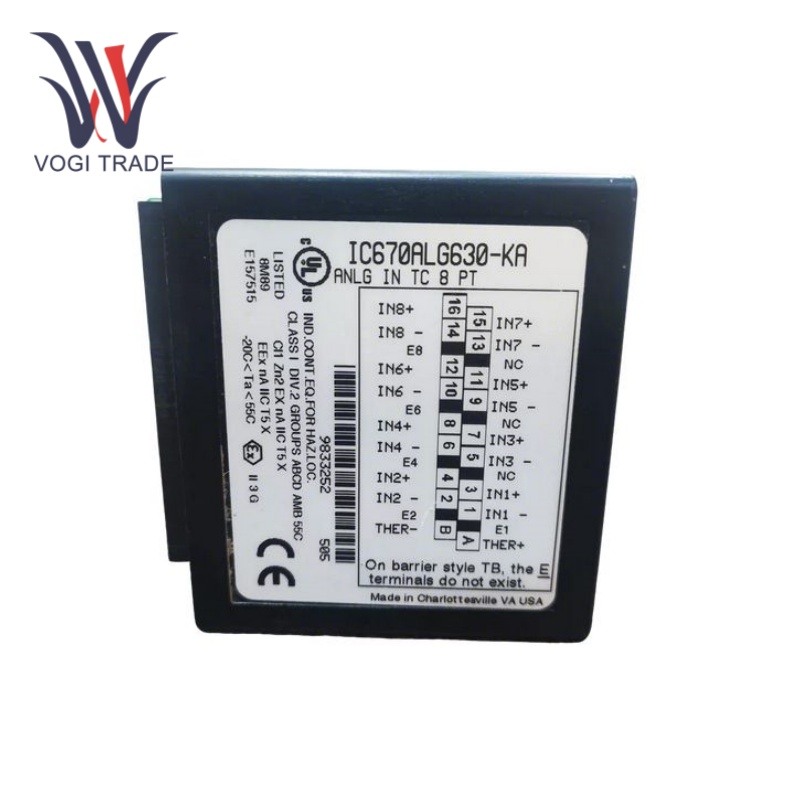

จีอี ไอซี670ALG630

พารามิเตอร์ทางเทคนิค

จำนวนช่อง: 8.

ความละเอียดของตัวแปลง:15 บิต + เครื่องหมาย

ความแม่นยำ:±0.1% ของการอ่านและ ±0.05% ของช่วงสำหรับเทอร์โมคัปเปิลประเภท J, K, T และ E ที่อุณหภูมิ 25°C

การปฏิเสธโหมดปกติ:60 dB ที่ 50/60 Hz, ช่วง 100%

การปฏิเสธโหมดทั่วไป:120 dB ที่ 50/60 Hz, ความไม่สมดุล 100 โอห์ม

แรงดันไฟฟ้าสูงสุดระหว่างช่อง:250 โวลท์

กระแสไฟฟ้าที่ดึงมาจาก BIU Power Supply:สูงสุด 195 มิลลิแอมป์

ช่วงอุณหภูมิในการทำงาน:0 ถึง 60°C

ลักษณะการทำงาน

การแปลงความละเอียดสูง:GE IC670ALG630 มีความละเอียดของตัวแปลงเครื่องหมายบวก 15 บิต พร้อมด้วยวงจรรวมสำหรับแปลงสัญญาณเทอร์โมคัปเปิลแบบอะนาล็อกให้เป็นรูปแบบดิจิทัล เพื่อส่งมอบข้อมูลการวัดอุณหภูมิที่มีความแม่นยำสูง

แรงดันไฟฟ้าแยกสูง:แรงดันไฟฟ้าแยกของโมดูลคือ 1500 โวลต์ ac เป็นเวลา 1 นาทีและ 250 โวลต์ ac และแรงดันไฟฟ้าแยกระหว่างช่องสัญญาณก็อยู่ที่ 250 โวลต์เช่นกัน ซึ่งสามารถแยกช่องสัญญาณออกจากกันได้อย่างมีประสิทธิภาพ และป้องกันการแทรกข้ามและการรบกวนระหว่างช่องสัญญาณ

การกำหนดค่าช่องสัญญาณส่วนบุคคล:แต่ละช่องสัญญาณ 8 ช่องของ GE IC670ALG630 สามารถกำหนดค่าให้รายงานการอ่านเซ็นเซอร์เป็นการอ่านค่าประเภทอุณหภูมิหรือมิลลิโวลต์ เพื่อตอบสนองความต้องการในการวัดและการควบคุมที่หลากหลาย

การกำหนดค่าการเตือนและช่วง:ระดับการแจ้งเตือนสูงและต่ำที่กำหนดค่าได้และช่วงมิลลิโวลต์ช่วยให้โมดูลสัญญาณเตือนสามารถตรวจสอบค่าที่วัดได้แบบเรียลไทม์ และแจ้งเตือนที่เกี่ยวข้องเมื่อค่าการวัดเกินช่วงขีดจำกัด

การวินิจฉัยข้อผิดพลาด

ฟังก์ชั่นการวินิจฉัยในตัว:GE IC670ALG630 สามารถทำการวินิจฉัยได้หลายอย่างเพื่อส่งข้อมูลการวินิจฉัยไปยังยูนิตอินเทอร์เฟซบัสเพื่อระบุข้อผิดพลาดได้อย่างรวดเร็ว ข้อผิดพลาดที่ตรวจพบ ได้แก่ เทอร์โมคัปเปิลแบบเปิด, สูง/ต่ำ, ข้อผิดพลาดสัญญาณเตือนสูง/ต่ำ

รหัสข้อผิดพลาดและข้อความแสดงข้อมูล:มีฟังก์ชันการวินิจฉัยในตัวในระบบ GE Fanuc VersaMax ซึ่งสามารถตรวจสอบสถานะการทำงานของระบบได้แบบเรียลไทม์ เมื่อเกิดข้อผิดพลาด ระบบจะสามารถสร้างรหัสข้อผิดพลาดและข้อความแจ้งเตือนที่เกี่ยวข้องได้ รหัสและข้อความแสดงข้อผิดพลาดเหล่านี้ ซึ่งผู้ใช้สามารถใช้ซอฟต์แวร์วินิจฉัยหรือเครื่องมือการเขียนโปรแกรมเพื่อค้นหาได้อย่างรวดเร็วว่าข้อผิดพลาดอยู่ที่ใดและอะไรเป็นสาเหตุ

ฟิลด์แอปพลิเคชัน

การควบคุมกระบวนการทางอุตสาหกรรม：GE IC670ALG630 สามารถใช้วัดอุณหภูมิของกาต้มน้ำปฏิกิริยา ท่อ เตาอบ และอุปกรณ์อื่นๆ ในกระบวนการผลิตทางอุตสาหกรรมในอุตสาหกรรมเคมี ยา อาหารและเครื่องดื่ม และอุตสาหกรรมอื่นๆ และสามารถควบคุมอุณหภูมิโดยเชื่อมต่อกับระบบ PLC หรือ DCS เพื่อ รับประกันคุณภาพของผลิตภัณฑ์และความก้าวหน้าตามปกติของกระบวนการผลิต

การผลิตไฟฟ้า:ในอุตสาหกรรมการผลิตไฟฟ้า เช่น โรงไฟฟ้าพลังความร้อน โรงไฟฟ้านิวเคลียร์ และโรงไฟฟ้าอื่นๆ GE IC670ALG630 สามารถตรวจสอบอุณหภูมิของกังหันไอน้ำ หม้อต้มน้ำ เครื่องกำเนิดไฟฟ้า และอุปกรณ์อื่นๆ การตรวจสอบสถานะการทำงานของอุปกรณ์แบบเรียลไทม์ เพื่อให้มั่นใจว่า การทำงานของอุปกรณ์ผลิตไฟฟ้าอย่างปลอดภัยและมั่นคง

ระบบปรับอากาศ:สามารถวัดอุณหภูมิแวดล้อมภายในและภายนอกอาคาร อุณหภูมิอากาศที่จ่ายและส่งคืนของเครื่องปรับอากาศ และควบคุมการทำงานของเครื่องปรับอากาศและอุปกรณ์อื่นๆ เพื่อให้ประหยัดพลังงานและความสะดวกสบายในระบบทำความร้อน การระบายอากาศ และระบบปรับอากาศ

การใช้งานวัดอุณหภูมิอื่นๆ:GE IC670ALG630 ยังสามารถใช้ในด้านการวัดและควบคุมอุณหภูมิอื่นๆ ที่ต้องการความแม่นยำและความน่าเชื่อถือสูง เช่น อุปกรณ์การวิจัยทางวิทยาศาสตร์ อุปกรณ์ตรวจสอบสภาพแวดล้อม อุปกรณ์ทางการแพทย์ ฯลฯ
