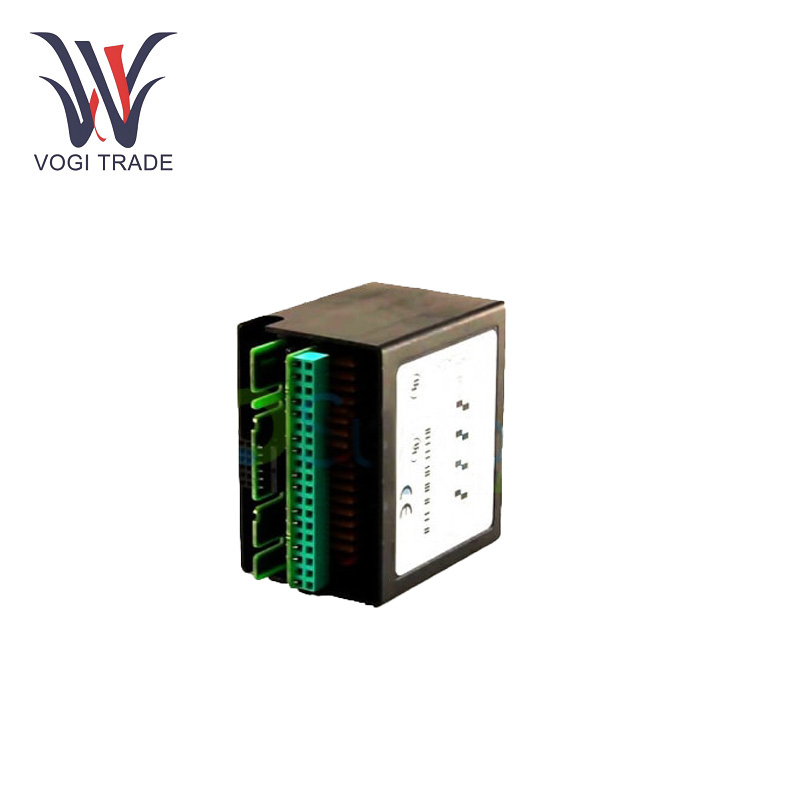

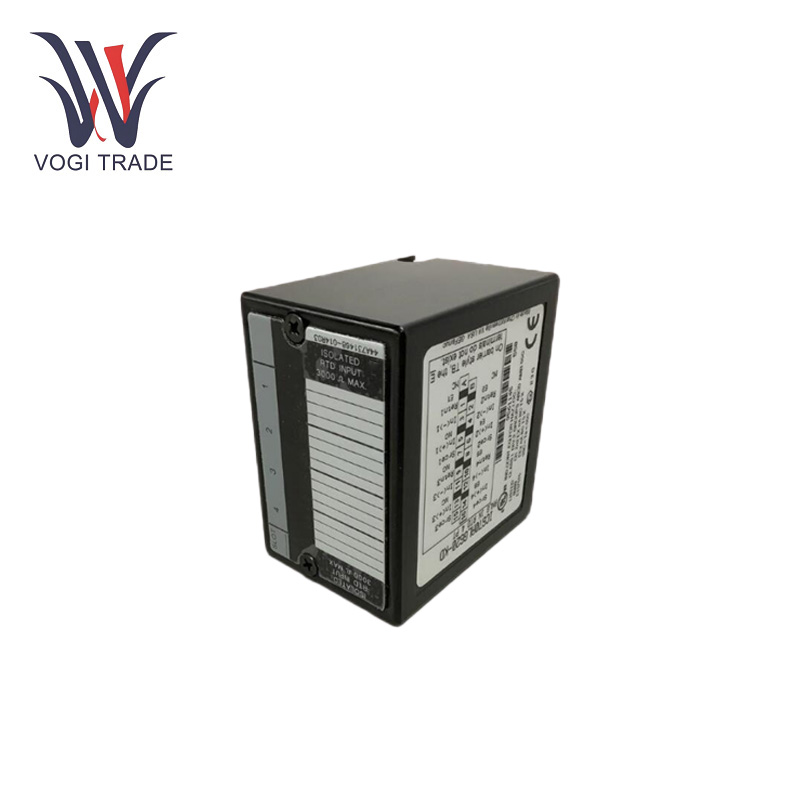

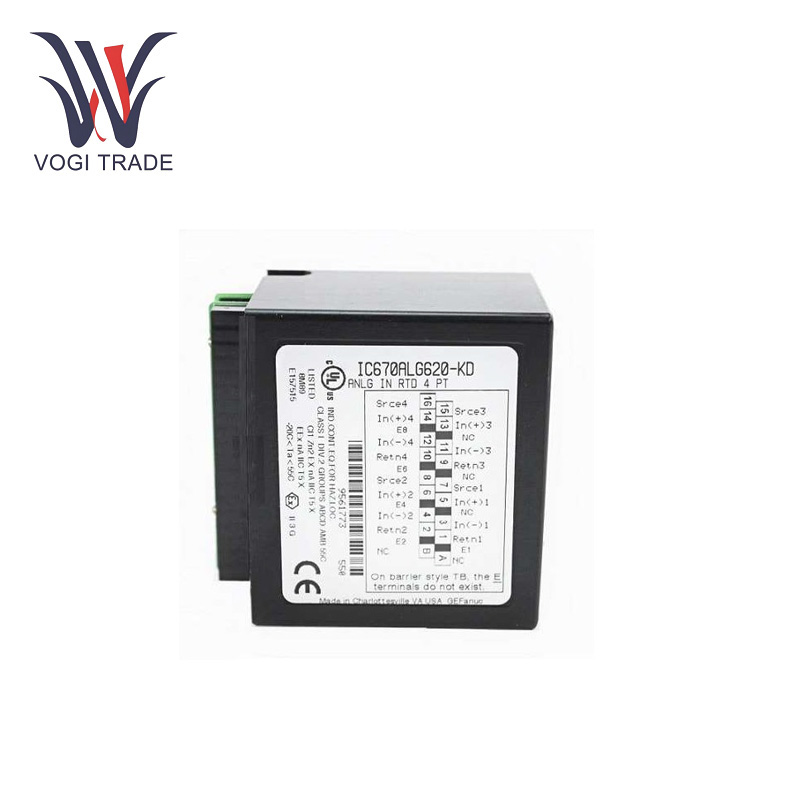

ยี่ห้อ: GEคำอธิบาย: โมดูลอินพุตแบบอะนาล็อกสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 14เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นโมดูล GE IC670ALG620 ได้รับการออกแบบมาเพื่อให้ติดตั้งง่ายภายในระบบควบคุมภาคสนาม Genius โดยเสียบเข้ากับเทอร์มินัลบล็อก I/O ที่เชื่อมต่อกับบัสอินเทอร์เฟซยูนิตหลัก โมดูลนี้รองรับโมดูลควบคุมภาคสนามทุกประเภทได้สูงสุดแปดโมดูล
ผลิต |
จีอี |
หมายเลขรุ่น |
ไอซี670ALG620 |
หมายเลขการสั่งซื้อ |
ไอซี670ALG620 |
แคตตาล็อก |
- |
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
รหัส HS |
8538900000 |
มิติ |
7.6ซม.*7.6ซม.*10.2ซม |
มิติการบรรจุ |
9 ซม.* 9 ซม. * 12 ซม |
น้ำหนัก |
0.3 กก |
พารามิเตอร์การทำงาน
ช่องสัญญาณเข้า: สี่ช่องสัญญาณอิสระที่รองรับ RTD แบบ 3 สายและ/หรือ 4 สาย
ช่วงความต้านทานที่เลือกได้: 0 ถึง 500 โอห์ม และ 0 ถึง 3000 โอห์ม
หน่วยวัด: เลือกได้ระหว่างความต้านทาน เซลเซียส หรือฟาเรนไฮต์
เวลากวาด: ประมาณ 210 มิลลิวินาทีต่อจุดที่ความถี่สาย 60 Hz
การตรวจจับข้อผิดพลาดความคิด: มอนิเตอร์สำหรับ RTD แบบเปิด, อินพุตสั้น, ต่ำกว่า, โอเวอร์เรนจ์ และสภาวะสัญญาณเตือนสูง/ต่ำ
การปฏิเสธโหมดปกติ: 60 dB ที่ 50/60 Hz, ช่วง 100%
ความไวต่ออุณหภูมิ: ±0.004% ของการอ่าน, ±1.5 mV ต่ออินพุตอ้างอิง °C
ความต้านทานตะกั่วสูงสุด: 5 โอห์มต่อลีด
กระแสดึงจาก BIU Power Supply: สูงสุด 190 mA
ความละเอียดดิจิตอล: เครื่องหมายบวก 15 บิต
คุณลักษณะของผลิตภัณฑ์เช่น
หน่วยไมโครโปรเซสเซอร์ขั้นสูง: GE IC670ALG620 สามารถประมวลผลข้อมูลที่มีความซับซ้อนและความเร็วได้ในระดับสูง ช่วยให้สามารถวิเคราะห์และประมวลผลข้อมูลได้อย่างรวดเร็ว ซึ่งมีความสำคัญในแอปพลิเคชันต่างๆ เช่น การควบคุมกระบวนการแบบเรียลไทม์และระบบอัตโนมัติ
โครงสร้างระดับอุตสาหกรรม: GE IC670ALG620 ทำจากวัสดุที่แข็งแกร่งและมีโครงสร้างที่ทนทานเพื่อทนทานต่อสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง อุปกรณ์ทนทานต่อการกระแทก การสั่นสะเทือน และฝุ่นละออง ซึ่งหมายความว่าอุปกรณ์จะทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่สมบุกสมบัน เช่น สถานที่ก่อสร้างหรือโรงงานผลิตเครื่องจักรกลหนัก
การจัดการสัญญาณส่วนบุคคลที่ยืดหยุ่น: สามารถจัดการสัญญาณอนาล็อกและดิจิตอลได้อย่างราบรื่น นอกจากนี้ยังมีวงจรปรับสภาพสัญญาณภายในที่ช่วยให้ขยายสัญญาณอ่อน กรองสัญญาณรบกวน และแปลงเป็นรูปแบบที่จำเป็นสำหรับกระบวนการรับข้อมูล ซึ่งเพิ่มความแม่นยำในการรับข้อมูล
อินเทอร์เฟซการสื่อสารหลายแบบ: รองรับอินเทอร์เฟซการสื่อสาร [RS-232, RS-485, และอีเธอร์เน็ต] นอกจากนี้ GE IC670ALG620 ยังมีอินเทอร์เฟซสำหรับการเชื่อมต่อ ทำให้สามารถแลกเปลี่ยนข้อมูลกับอุปกรณ์อุตสาหกรรมอื่นๆ ตรวจสอบการทำงานจากระยะไกล และควบคุมกระบวนการต่างๆ
การติดตั้ง
เมานต์ ประเภท: สำหรับการติดตั้งบนราง DIN มาตรฐาน ชุดนี้ประกอบด้วยส่วนยึด คลิป และฉากยึดเพื่อให้แน่ใจว่าติดตั้งได้พอดี ราง DIN ควรเข้าใจทุกอย่างตามลำดับก่อนการติดตั้ง การปรับระดับถูกต้องเพื่อไม่ให้เกิดปัญหาในการใช้งาน
สายไฟ: ปฏิบัติตามข้อกำหนดในส่วนแผนภาพการเดินสายไฟในคู่มือผลิตภัณฑ์ หากเชื่อมต่อกับแหล่งจ่ายไฟ ควรสังเกตขั้วอย่างใกล้ชิดเพื่อหลีกเลี่ยงความเสียหาย เมื่อใดก็ตามที่คุณเชื่อมต่อสายไฟ คุณควรใช้สายหุ้มฉนวนสำหรับสายสัญญาณเพื่อลด EMI ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดสำหรับสายไฟแน่นหนาและเป็นฉนวน
การตั้งค่าครั้งแรก: คุณต้องกำหนดค่า อุปกรณ์ก่อนใช้งาน รวมถึงการตั้งค่าสำหรับโปรโตคอลการสื่อสาร การกำหนดค่าอินพุต/เอาต์พุต และค่าการสอบเทียบ เพื่อช่วยในกระบวนการนี้ โดยทั่วไปผู้ผลิตจะเสนอซอฟต์แวร์เฉพาะหรืออินเทอร์เฟซผู้ใช้ที่เข้าใจง่าย
ช่วงการใช้งาน
ระบบอัตโนมัติทางอุตสาหกรรม: GE IC670ALG620 สามารถใช้ในโรงงานผลิตเพื่อควบคุมทุกสิ่งตั้งแต่เครื่องกลึงอัตโนมัติไปจนถึงระบบการเชื่อมด้วยหุ่นยนต์ สามารถเชื่อมต่อกับเซ็นเซอร์และแอคทูเอเตอร์ต่างๆ เพื่อติดตามกระบวนการผลิต ปรับเปลี่ยนพารามิเตอร์แบบเรียลไทม์ และรับประกันคุณภาพเอาต์พุต
อาคารเอระบบอัตโนมัติ: GE IC670ALG620 สามารถควบคุมและจัดการอุปกรณ์ไฟฟ้าและพลังงาน, HVAC (การทำความร้อน การระบายอากาศ และการปรับอากาศ) แสงสว่างภายในอาคาร และการควบคุมการเข้าถึงภายในอาคารอัจฉริยะ ระบบสามารถปรับการใช้พลังงานตามจำนวนผู้เข้าพักและสภาพแวดล้อม จึงเพิ่มความสะดวกสบายให้กับผู้ใช้และลดค่าไฟ
ทรานการกีฬาและโลจิสติกส์: ใช้ในคลังสินค้าและศูนย์กระจายสินค้า สามารถจัดการสายพานลำเลียง ระบบจัดเก็บและดึงข้อมูลอัตโนมัติ และอุปกรณ์สำหรับการขนถ่ายยานพาหนะ สิ่งนี้ช่วยให้พวกเขาปรับปรุงการดำเนินงาน เพิ่มประสิทธิภาพ และลดข้อผิดพลาดให้เหลือน้อยที่สุด
การแก้ไขปัญหาของ
พลัง-ในประเด็นต่างๆ: หากอุปกรณ์ของคุณไม่เปิดขึ้นมา ขั้นตอนแรกในการแก้ไขปัญหาคือการตรวจสอบสายไฟ ตรวจสอบให้แน่ใจว่าเสียบปลั๊กแล้วและไม่เสียหาย ตรวจสอบว่าแรงดันไฟฟ้าที่ขั้วอินพุตอยู่ภายในช่วงที่อนุญาตโดยใช้โวลต์มิเตอร์ หากไฟแสดงสถานะเพาเวอร์ไม่ติดและแรงดันไฟฟ้าถูกต้อง ให้ตรวจสอบฟิวส์ขาด (ถ้ามี) และเปลี่ยนใหม่หากจำเป็น
การเชื่อมต่อข้อมูลเสียหาย: แก้ไขปัญหาสายเคเบิลสื่อสารเมื่อประสบปัญหาการสื่อสารข้อมูล ตรวจสอบการเชื่อมต่อที่หลวม สายไฟขาด หรือการสิ้นสุดที่ไม่ถูกต้อง ตรวจสอบให้แน่ใจว่า GE IC670ALG620 เข้ากันได้กับการตั้งค่าโปรโตคอลการสื่อสารของอุปกรณ์ที่เชื่อมต่ออยู่ การกำหนดค่าที่ไม่ถูกต้องอาจส่งผลให้ข้อมูลเสียหายหรือล้มเหลวในการส่งข้อมูล หากเป็นเวลาแฝงของเครือข่าย ให้ใช้เครื่องมือวินิจฉัย เช่น ping เพื่อตรวจสอบการเชื่อมต่อเครือข่าย หากกำลังใช้การเชื่อมต่อเครือข่ายอยู่
การอ่านเซ็นเซอร์ผิดพลาด: เมื่อเครื่องอ่านค่าเซ็นเซอร์ผิดพลาด คุณสามารถเริ่มต้นด้วย การตรวจสอบการเชื่อมต่อเซ็นเซอร์ ตรวจสอบให้แน่ใจว่าแน่นหนาและปราศจากการกัดกร่อน
