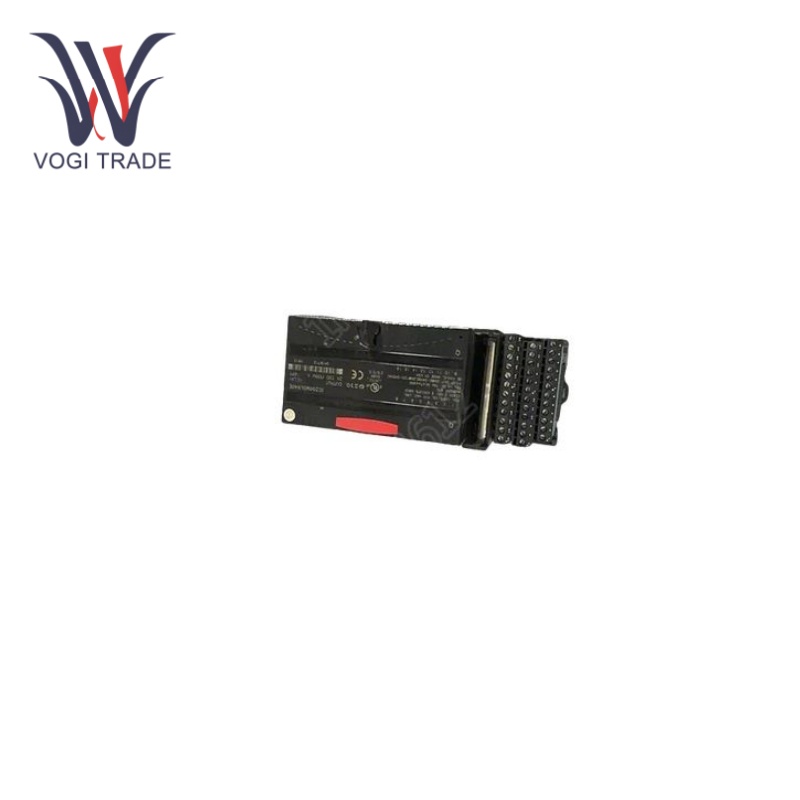

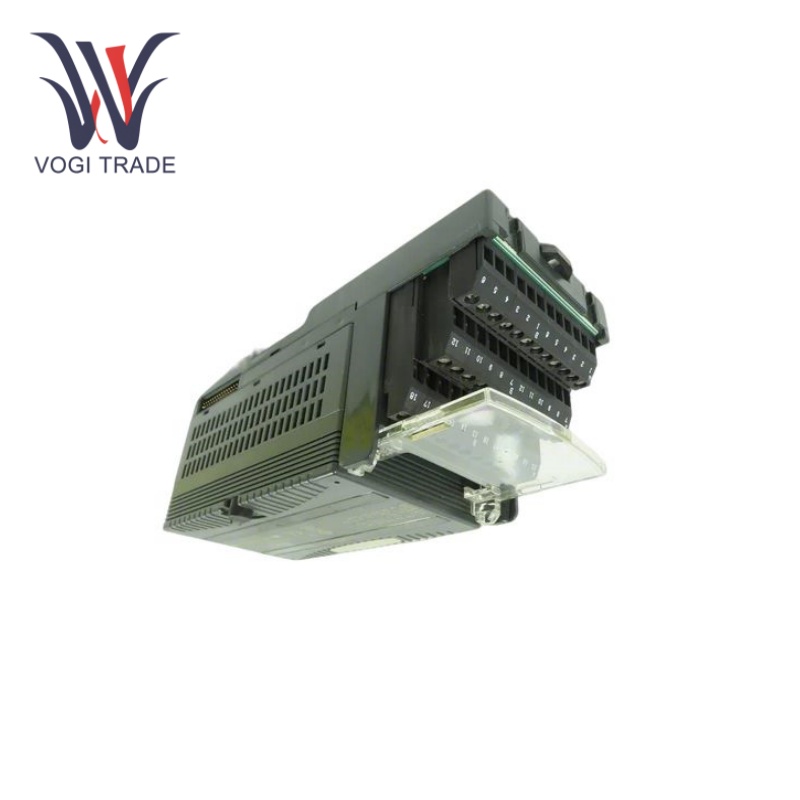

ยี่ห้อ: GEคำอธิบาย: โมดูลเอาท์พุตรีเลย์สภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 5เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซินเจิ้นGE IC200MDL940 มีจุดอินพุต 16 จุด แต่ละจุดรองรับช่วงแรงดันไฟฟ้า 12 ถึง 24 VDC เหมาะอย่างยิ่งสำหรับการตรวจสอบและประมวลผลสัญญาณดิจิทัลจากเซ็นเซอร์ สวิตช์ และอุปกรณ์อื่นๆ
| ผลิต |
จีอี |
| หมายเลขรุ่น |
ไอซี200MDL940 |
| หมายเลขการสั่งซื้อ |
ไอซี200MDL940 |
| แคตตาล็อก |
VersaMax |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
17.3ซม.x 11.2ซม.x 7ซม |
| มิติการบรรจุ |
20ซม.x15ซม.x10ซม |
| น้ำหนัก |
0.8กก |
พารามิเตอร์ทางเทคนิค
จำนวนเอาต์พุต:16.
ประเภทเอาต์พุต:ผู้ติดต่อแบบปกติเปิด (N.O.) หรือแบบฟอร์ม A ที่แยกได้อย่างอิสระ
แรงดันขาออก:0 ถึง 125VDC
กระแสไฟขาออก:กระแสไฟพิกัดสูงสุดคือ 2.0 แอมป์
แรงดันขาออกลดลง:0.3V.
เวลาตอบสนองของช่อง:10ms
ความถี่ในการสลับ:ความถี่การสลับสูงสุดต่อหน้าสัมผัสเอาต์พุตคือ 20 รอบต่อนาที เมื่อใช้กับโหลดแบบเหนี่ยวนำ
การดึงกระแสไฟแบ็คเพลนสูงสุด:490mA
ช่วงอุณหภูมิในการทำงาน:0 ถึง 60 °C
สอดคล้อง:ตรงตามมาตรฐาน CE และ cULus
ลักษณะการทำงาน
เอาต์พุตแบบแยกคะแนน:GE IC200MDL940 มีหน้าสัมผัสแบบแยกหรือแบบ A จำนวน 16 แบบ ด้วยการแยกช่องต่อช่องสัญญาณในตัว ทำให้เอาต์พุตหน้าสัมผัสแต่ละช่องสามารถต่อเข้ากับแหล่งจ่ายแรงดันไฟฟ้าที่แตกต่างกัน และใช้ในสภาพแวดล้อมที่ซับซ้อนโดยไม่มีการรบกวนระหว่างช่องสัญญาณ
รีเลย์และหน้าสัมผัสที่เชื่อถือได้:รีเลย์แบบฝังใช้โครงสร้างคอยล์คงที่และอาร์เมเจอร์เคลื่อนที่ ซึ่งมีหน้าสัมผัสเป็นวัสดุโลหะผสมเงินด้วย ดังนั้นอายุการใช้งานและความน่าเชื่อถือของสวิตช์จึงสูงกว่ามาตรฐานอุตสาหกรรมเพื่อให้แน่ใจว่าเอาต์พุตของโมดูลมีเสถียรภาพและเชื่อถือได้
การใช้พลังงานต่ำ:GE IC200MDL940 พร้อมแบ็คเพลนเอาต์พุตห้าโวลต์ (ซึ่งให้แหล่งพลังงานหลัก) สามารถดึงกระแสไฟฟ้าได้สูงสุด 490 มิลลิแอมป์ และมีการใช้พลังงานต่ำ ซึ่งช่วยลดภาระพลังงานของทั้งระบบ
การวินิจฉัยข้อผิดพลาด
แรงดันขาออกและการวัดกระแส:ตรวจสอบค่าที่วัดได้โดยเทียบกับแรงดันเอาต์พุตและช่วงกระแสปกติ อย่างไรก็ตาม หากข้อมูลที่วัดได้อยู่ห่างจากช่วงปกติ อาจบ่งชี้ว่ามีปัญหากับวงจรจ่ายไฟของโมดูล หน้าสัมผัสรีเลย์ หรือโหลดภายนอก
การทดสอบความต้านทานการแยก:ใช้เมกโอห์มมิเตอร์เพื่อทดสอบความต้านทานของฉนวนระหว่างอินพุตและเอาต์พุต GE IC200MDL940 และระหว่างช่องสัญญาณ ความต้านทานการแยกตัวที่ต่ำกว่าปกติอาจหมายถึงประสิทธิภาพของฉนวนของโมดูลมีปัญหา นอกเหนือจากสัญญาณรบกวนแล้ว อาจทำให้อุปกรณ์เสียหายได้
ฟิลด์แอปพลิเคชัน
ระบบอัตโนมัติทางอุตสาหกรรม:ในสายการผลิตระบบอัตโนมัติทางอุตสาหกรรม เช่น การผลิตยานยนต์ การแปรรูปทางกล และการแปรรูปอาหาร สามารถใช้ GE IC200MDL940 เพื่อควบคุมแอคทูเอเตอร์ต่างๆ เช่น รีเลย์ โซลินอยด์วาล์ว และไฟแสดงสถานะ ช่วยให้เกิดการควบคุมกระบวนการผลิตแบบอัตโนมัติ ปรับปรุงประสิทธิภาพการผลิต และ คุณภาพ.
การผลิตและจำหน่ายไฟฟ้า:โมดูลนี้สามารถใช้เพื่อควบคุมและป้องกันอุปกรณ์ไฟฟ้า รวมถึงเซอร์กิตเบรกเกอร์ คอนแทคเตอร์ และรีเลย์ ในระบบผลิตและจ่ายไฟฟ้า นอกจากนี้ยังใช้ได้กับการตรวจสอบและควบคุมโครงข่ายไฟฟ้า เพื่อให้มั่นใจถึงการทำงานของโครงข่ายไฟฟ้าที่ปลอดภัยและมั่นคง
ระบบอัตโนมัติในอาคาร:GE IC200MDL940 สามารถใช้เพื่อควบคุมอุปกรณ์ไฟฟ้าที่เกี่ยวข้องในระบบอัตโนมัติของอาคาร เช่น การควบคุมไฟ การควบคุมเครื่องปรับอากาศ และการควบคุมลิฟต์ ทำให้มีการควบคุมอัจฉริยะและการจัดการการประหยัดพลังงานของอาคาร
การควบคุมกระบวนการ:ในอุตสาหกรรมการควบคุมกระบวนการ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมปิโตรเคมี เคมี และยา GE IC200MDL940 สามารถใช้ในการควบคุมและตรวจสอบอุปกรณ์ในกระบวนการ (รวมถึงปั๊ม วาล์ว เครื่องปฏิกรณ์ ฯลฯ) เพื่อให้สถานะการทำงานของอุปกรณ์ในกระบวนการ เพื่อให้มั่นใจว่า การดำเนินงานของกระบวนการผลิตเป็นปกติ ปรับปรุงความปลอดภัยและความน่าเชื่อถือของการผลิต
