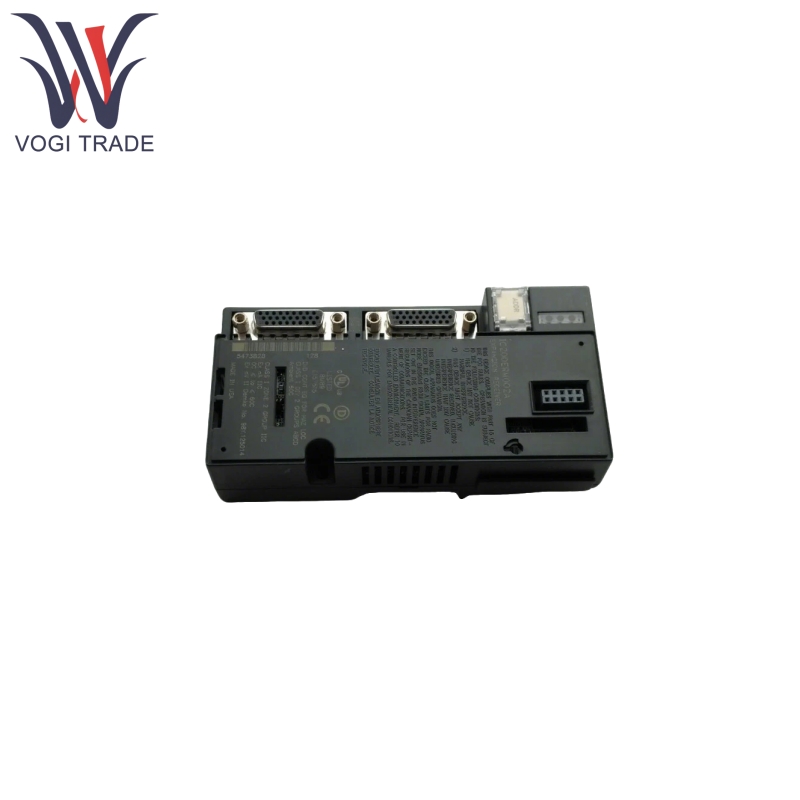

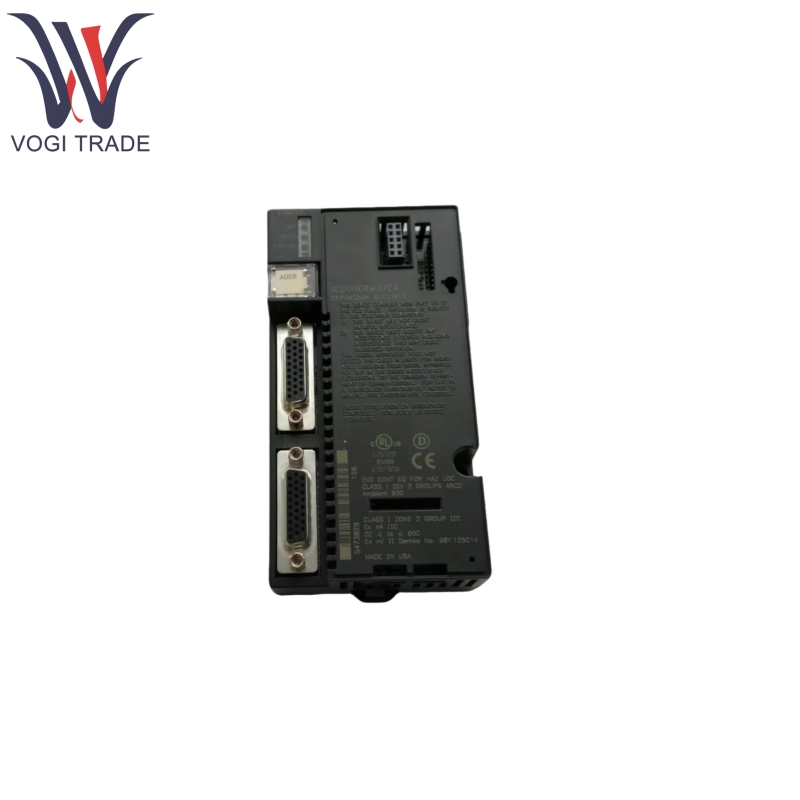

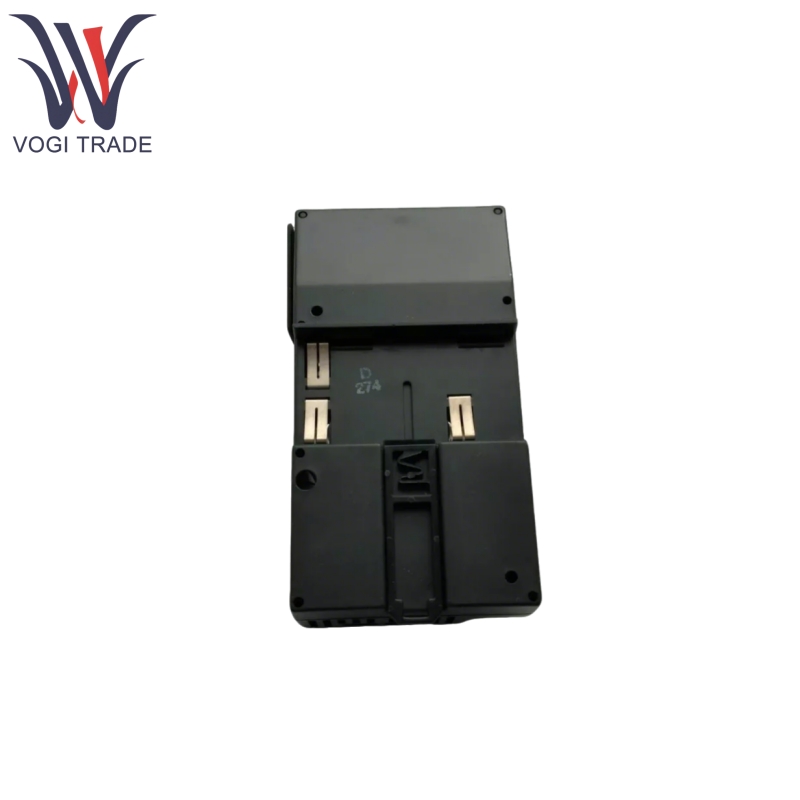

แบรนด์: GEคำอธิบาย: โมดูลตัวรับสัญญาณขยายเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 6ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE IC200ERM002 โมดูลตัวรับสัญญาณส่วนขยายส่วนใหญ่ใช้เพื่อเชื่อมต่อชั้นวางการขยายตัวกับระบบ Versamax PLC หรือ NIU I/O เพื่อขยายจำนวนคะแนน I/O และรองรับชั้นวางการขยายตัวสำหรับโมดูล Versamax I/O
| ผลิต |
GE |
| หมายเลขรุ่น |
IC200ERM002 |
| หมายเลขสั่งซื้อ |
IC200ERM002 |
| แคตตาล็อก |
ge fanuc |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
8538900000 |
| มิติ |
12*8*2 ซม. |
| น้ำหนัก |
0.2kg |
คุณสมบัติของผลิตภัณฑ์
GE IC200ERM002 รองรับโหมดการสื่อสารที่แตกต่างหรือปลายเดี่ยวและสามารถเชื่อมต่อกับเครื่องส่งสัญญาณการขยายตัว (IC200ETM001) หรือโดยตรงไปยังชั้นวางหลัก (โหมดปลายเดี่ยวเมื่อมีชั้นวางขยายเพียง 1 ชั้น)
เมื่อการสื่อสารถูกขัดจังหวะ GE IC200ERM002 สามารถรองรับฟังก์ชั่น“ Hold Last State” เพื่อรักษาสถานะปัจจุบันของโมดูลเอาต์พุตและปรับปรุงความมั่นคงของระบบ
GE IC200ERM002 สามารถแยกความผิดพลาดของระบบง่ายต่อการค้นหาและซ่อมแซมโมดูลที่ผิดพลาดในชั้นวางการขยายตัวโดยไม่ส่งผลกระทบต่อการทำงานของระบบหลัก
GE IC200ERM002 ไม่จำเป็นต้องใช้สวิตช์ DIP และสามารถกำหนดค่าได้ผ่านซอฟต์แวร์ โมดูลแหล่งจ่ายไฟสามารถติดตั้งได้โดยตรงบนโมดูล
หลักการทำงานผลิตภัณฑ์
GE IC200ERM002 เป็นโมดูลควบคุมหลักของชั้นวางการขยายตัวได้รับสัญญาณควบคุมและข้อมูลจากชั้นวางหลัก (CPU/NIU) หรือเครื่องส่งสัญญาณการขยายตัว (IC200ETM001) ผ่านสายเคเบิลขยายเพื่อรับรู้การสื่อสารระหว่างระบบหลักและชั้นวางส่วนขยาย
3 LED ให้ข้อเสนอแนะแบบเรียลไทม์เกี่ยวกับสถานะการดำเนินการ:
PWR: ระบุว่าโมดูลได้รับพลังงาน 5VDC
EXP RX: ระบุสถานะการสื่อสารของบัสขยาย (กระพริบหรือเสมอในการสื่อสารปกติปิดบ่งชี้ว่าไม่มีการสื่อสาร)
การสแกน: สีเขียวระบุว่า CPU/NIU กำลังสแกน I/O ของชั้นวางการขยายตัวและสีเหลืองบ่งชี้ว่ามันไม่ได้สแกน
เมื่อระบบทำงานตามปกติโมดูลจะระบุสถานะการสแกน I/O ของระบบหลักไปยังชั้นวางการขยายผ่านหลอดสแกนหลอดไฟ Exp RX ให้ข้อเสนอแนะว่าการสื่อสารเป็นเรื่องปกติหรือไม่
หากการสื่อสารถูกขัดจังหวะโมดูลจะกระตุ้นฟังก์ชั่น“ สถานะสุดท้าย” เพื่อรักษาโมดูลเอาต์พุตของชั้นวางการขยายตัวในสถานะสุดท้ายเพื่อหลีกเลี่ยงการกระทำที่ผิดปกติของอุปกรณ์
โมดูลแหล่งจ่ายไฟถูกติดตั้งบน IC200ERM002 เพื่อให้กำลังทำงานสำหรับโมดูลทั้งหมดในชั้นวางการขยายตัว
พารามิเตอร์ผลิตภัณฑ์
ข้อมูลข้อมูลจำเพาะ GE IC200ERM002 ดังต่อไปนี้
| รายการ |
ข้อมูลจำเพาะ |
| ข้อกำหนดปัจจุบันของ Backplane |
5V DC @ 70MA (สูงสุด); 3.3V dc @ 20ma (สูงสุด) |
| ความยาวสายเคเบิลสูงสุด |
โหมดความแตกต่าง: 15 เมตรโหมดเดี่ยว (การเชื่อมต่อโดยตรงกับชั้นวางหลัก): 1 เมตร |
| อัตราการถ่ายโอนข้อมูล |
โหมดความแตกต่าง: 5 mbits/วินาทีโหมดเดี่ยวจบ: 2.765 mbits/วินาที |
| ลักษณะการแยก |
ไม่แยก (ไม่มีการแยกด้วยไฟฟ้า) |
| อุณหภูมิการทำงาน |
0 ° C ถึง 60 ° C (อุณหภูมิโดยรอบ) |
| อุณหภูมิการจัดเก็บ |
-40 ° C ถึง 85 ° C |
| ความต้านทานความชื้น |
5% ถึง 95% (ไม่ใช่การระงับ) |
| ข้อกำหนดสำหรับโมดูลอะนาล็อกที่เข้ากันได้ |
โมดูลอะนาล็อกบางตัวต้องการเวอร์ชันเฉพาะ (เช่น IC200ALG320 Revision B หรือใหม่กว่า, IC200ALG430 Revision C หรือใหม่กว่า ฯลฯ ) |
| การตั้งค่าแร็ค ID |
ตั้งค่าผ่านสวิตช์โรตารี่บนโมดูล (1-7 แต่ละชั้นวางส่วนขยายต้องใช้ ID ที่ไม่ซ้ำกัน) |
