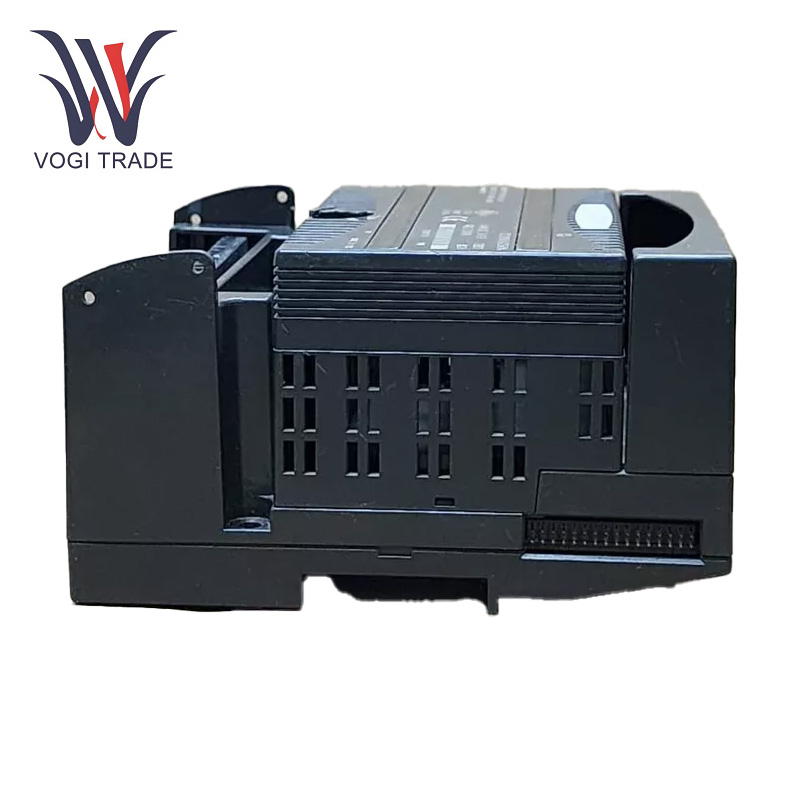

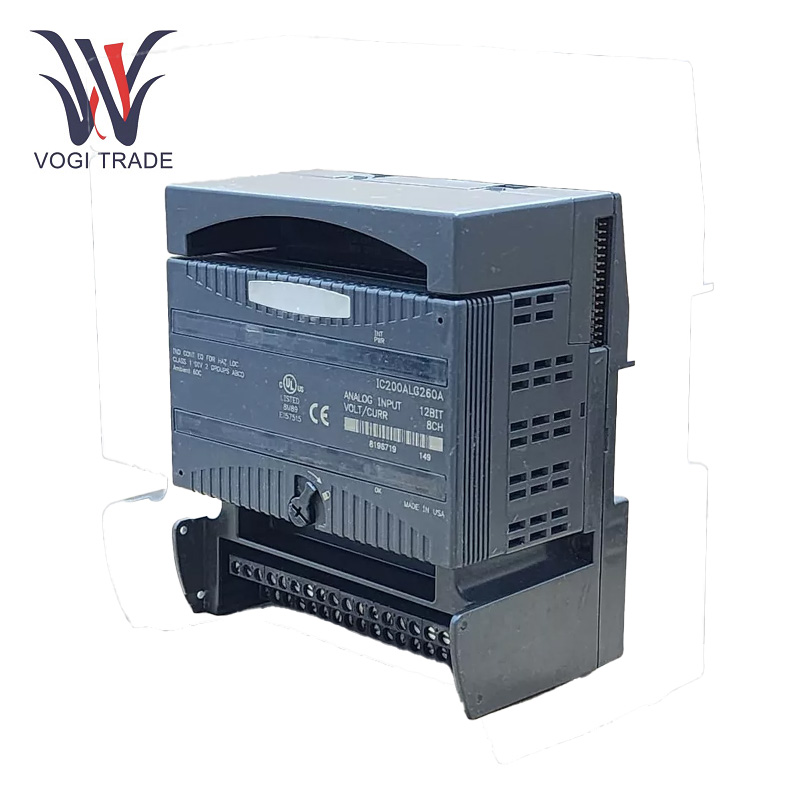

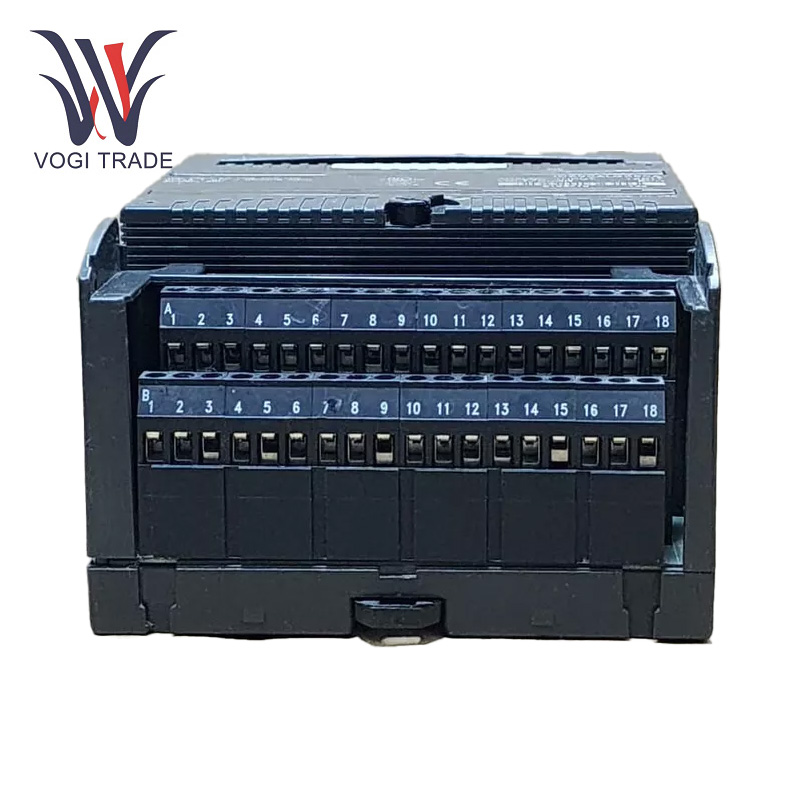

จีอี ไอซี200ALG260

พารามิเตอร์ทางเทคนิค

ช่อง: 8 ช่องเดี่ยว

ช่วงอินพุตแรงดันไฟฟ้า: -10VDC ถึง +10VDC

ช่วงอินพุตปัจจุบัน: 4mA ถึง 20mA

ปณิธาน: 12 บิต, 2.5mV, 8 จำนวนนับในโหมดแรงดันไฟฟ้าแบบไบโพลาร์

ความต้านทานอินพุต: 126kOhms ในโหมดแรงดันไฟฟ้า, 200Ohms ในโหมดปัจจุบัน

ความแม่นยำ: ±0.3% ของขนาดเต็ม

การปฏิเสธ Crosstalk แบบช่องต่อช่อง: ขั้นต่ำ 30dB.

อัตราการอัปเดต: 0.4 มิลลิวินาที

เวลาตอบสนองตัวกรองอินพุต: 5.0 มิลลิวินาที

ลักษณะการทำงาน

ถอดเปลี่ยนได้อย่างรวดเร็ว: GE IC200ALG260 สามารถสลับใช้งานได้ทันที ช่วยให้สามารถเปลี่ยนหรือเพิ่มโมดูลได้โดยไม่ต้องปิดระบบทั้งหมด ปรับปรุงการบำรุงรักษาและความพร้อมใช้งานของระบบ

อัตราการอัปเดตที่รวดเร็ว: ด้วยอัตราการอัพเดต 0.4 ms การสลับจุดทันทีเพื่อตอบสนองต่อการเปลี่ยนแปลงสัญญาณอินพุต ช่วยให้มั่นใจในการรับข้อมูลและการประมวลผลทันเวลา

แหล่งจ่ายไฟภายใน:GE IC200ALG260 ทำงานโดยไม่ต้องใช้แหล่งจ่ายไฟภายนอก และจ่ายไฟภายในจากแบ็คเพลน อย่างไรก็ตาม ในโหมดปัจจุบัน อินพุตแบบแยกอาจต้องใช้แหล่งจ่ายไฟแยกต่างหาก

การวินิจฉัยข้อผิดพลาด

ไฟ LED วินิจฉัยพี่สาว:ไฟ LED กำลังภายใน (INT PWR) และ LED ปกติ (OK) จะรวมอยู่ใน GE IC200ALG260 สำหรับการแก้ไขปัญหาการวินิจฉัย INT PWR LED แสดงสถานะพลังงานภายในของวงจรด้านสนามแบบอะนาล็อก ในขณะที่ LED OK ระบุสถานะพลังงานของแบ็คเพลน หากไฟ LED ที่สอดคล้องกันไม่ติดสว่างหรือแฟลชผิดปกติ อาจเป็นไปได้ว่าปัญหาเกี่ยวกับแหล่งจ่ายไฟหรือโมดูลเกิดข้อผิดพลาด

ฟังก์ชั่นการวินิจฉัยตนเอง: ฟังก์ชันวินิจฉัยตัวเองในตัวของ GE IC200ALG260 สามารถทำงานได้อย่างต่อเนื่องเพื่อตรวจสอบสถานะการทำงานของโมดูลและส่วนประกอบต่างๆ และสามารถตรวจจับข้อผิดพลาดต่างๆ ได้ เช่น ต่ำกว่าช่วง เกินช่วง  วงจรเปิด การสูญเสียพลังงาน และการไม่ - ความล้มเหลวของหน่วยความจำระเหย โมดูลจะรายงานข้อมูลความผิดปกติผ่านระบบวินิจฉัยเมื่อเกิดข้อผิดพลาด และผู้ปฏิบัติงานสามารถดูรหัสความผิดปกติหรือข้อความแจ้งเตือนเพื่อค้นหาและแก้ไขปัญหาได้อย่างรวดเร็ว

อุปกรณ์ทดสอบภายนอก:  ตามรหัสข้อผิดพลาดและสถานะของโมดูลที่แสดงโดยฟังก์ชันนี้ ทำให้สามารถจำกัดขอบเขตการตรวจสอบโมดูลให้แคบลงได้อย่างรวดเร็วเพื่อเปรียบเทียบกับประสิทธิภาพของโมดูลที่คาดหวัง ดังนั้นการตรวจสอบว่าฟังก์ชันการวินิจฉัยในตัวของโมดูลอิเล็กทรอนิกส์พร้อมใช้งานหรือไม่เป็นวิธีที่มีประสิทธิภาพมากที่สุดในการระบุปัญหาใดๆ ที่เกิดขึ้นกับโมดูล

ฟิลด์แอปพลิเคชัน

อุตสาหกรรมการผลิต: GE IC200ALG260 สามารถนำไปใช้ในกระบวนการผลิตเพื่อรับสัญญาณอินพุตแบบอะนาล็อกจากเซ็นเซอร์และแอคชูเอเตอร์ต่างๆ เช่น เซ็นเซอร์อุณหภูมิ ความดัน และเซ็นเซอร์การไหล และสัญญาณอินพุตจะถูกแปลงเป็นข้อมูลดิจิทัลซึ่งใช้ในการตรวจสอบการควบคุมต่างๆ พารามิเตอร์ในกระบวนการผลิต เช่น อุณหภูมิ ความดัน ฟลักซ์ และความเร็ว จึงมั่นใจในคุณภาพและความเสถียรของการผลิตผลิตภัณฑ์

อุตสาหกรรมเคมีและปิโตรเคมี: ใช้สำหรับการรับสัญญาณอินพุตแบบอะนาล็อกจากเครื่องปฏิกรณ์ ไปยังถังเก็บและอุปกรณ์อื่น ๆ เช่นเพื่อตรวจสอบและควบคุมอุณหภูมิ ความดัน และพารามิเตอร์อื่น ๆ ในปฏิกิริยาและกระบวนการทางเคมี จึงมั่นใจในความปลอดภัยและประสิทธิภาพของกระบวนการ

อุตสาหกรรมพลังงาน: GE IC200ALG260 สามารถ นำไปใช้ในอุตสาหกรรมพลังงานเพื่อรับสัญญาณอินพุตอะนาล็อกจากเครื่องกำเนิดไฟฟ้า หม้อแปลง และเครื่องใช้ไฟฟ้าอื่นๆ และใช้สำหรับการตรวจสอบและควบคุมแรงดันไฟฟ้า กระแสไฟฟ้า กำลัง และพารามิเตอร์อื่นๆ ของระบบไฟฟ้า เพื่อปกป้องเสถียรภาพของ การดำเนินงานโครงข่ายไฟฟ้าและคุณภาพไฟฟ้า
