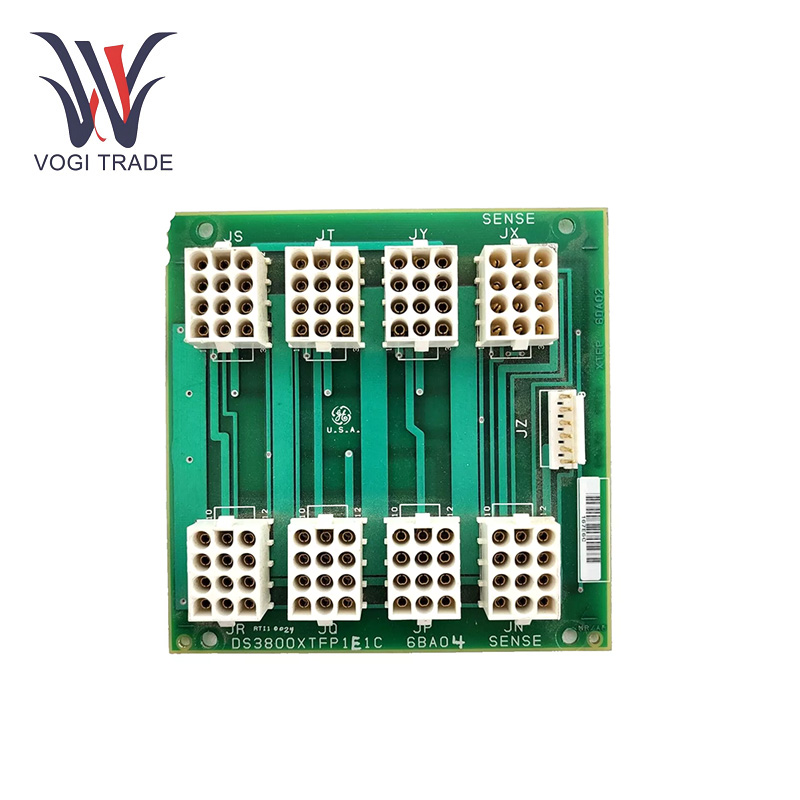

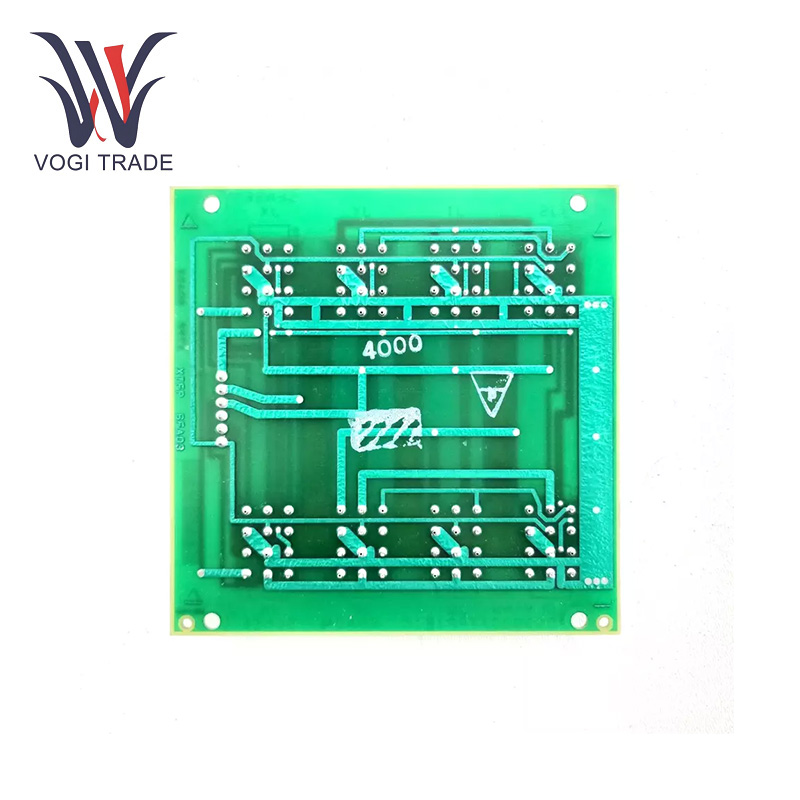

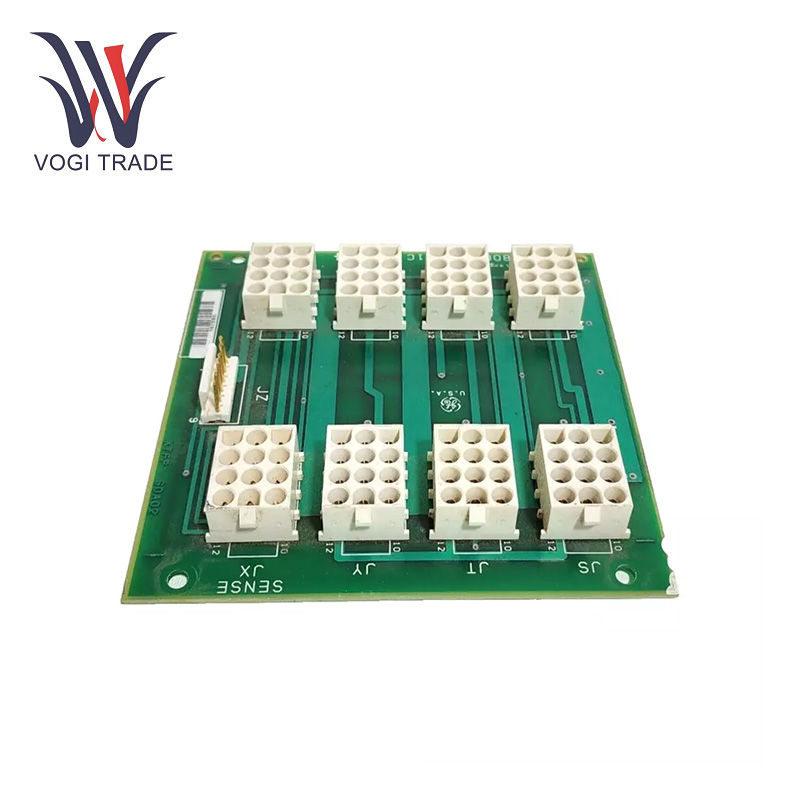

แบรนด์: GEDescription: Thyristor Fan Out Boardเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 5ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE DS3800XTFP1E1C เป็นบอร์ด Fan Thyristor ที่ออกแบบมาคณะกรรมการนี้มีบทบาทสำคัญในการแจกจ่ายและจัดการสัญญาณควบคุมไปยัง thyristors ภายในระบบอุตสาหกรรมซึ่งจะช่วยเพิ่มการจัดการสัญญาณและมีส่วนร่วมในความเสถียรและประสิทธิภาพของระบบโดยรวม
ผลิต |
GE |
หมายเลขรุ่น |
DS3800XTFP1E1C |
หมายเลขสั่งซื้อ |
DS3800XTFP1E1C |
แคตตาล็อก |
Mark IV |
ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
รหัส HS |
8479909090 |
มิติ |
30 ซม.*30 ซม.*8 ซม. |
มิติการบรรจุ |
32 ซม.*32 ซม.*10 ซม. |
น้ำหนัก |
1.2 กิโลกรัม |
พารามิเตอร์การทำงาน
แรงดันไฟฟ้าอินพุต: บอร์ดทำงานด้วยแรงดันไฟฟ้าอินพุต 120/240V AC
แรงดันเอาต์พุต: ให้แรงดันเอาต์พุตของ 5V DC และ 3.3V DC
การขยายสัญญาณและการแยก: ออกแบบมาเพื่อขยายและแยกสัญญาณควบคุมระดับต่ำทำให้พวกเขาสามารถขับเคลื่อนไทริสเตอร์พลังงานสูงและอุปกรณ์อิเล็กทรอนิกส์พลังงานอื่น ๆ
ช่วงอุณหภูมิ: สามารถทนต่อช่วงอุณหภูมิในการทำงานได้ตั้งแต่ - 30 ° C ถึง 55 ° C
คุณสมบัติของผลิตภัณฑ์
การควบคุมไทริสเตอร์: GE DS3800XTFP1E1C รับผิดชอบในการตกแต่งสัญญาณควบคุมที่จำเป็นเพื่อขับเคลื่อนไทริสเตอร์หลายตัวหรือซิลิกอน -วงจรเรียงกระแสควบคุม
กระดานสลับไทริสเตอร์: thyristors ถูกใช้เป็นสวิตช์อิเล็กทรอนิกส์ในแอปพลิเคชันอุตสาหกรรมและบอร์ดนี้รับประกันการทำงานที่เหมาะสม การใช้งานทั่วไปของ PLC คือหนึ่งในระบบควบคุมมอเตอร์เพื่อควบคุมการจ่ายพลังงานให้กับมอเตอร์ผ่านการสลับของไทริสเตอร์
Opto-Isolation และ Protection: บอร์ดใช้ชุด optocouplers ระหว่างสัญญาณควบคุมและ thyristors ด้านสูง การแยกนี้เป็นสิ่งจำเป็นเพื่อป้องกันความเสียหายต่อวงจรควบคุมจากแรงดันไฟฟ้าสูงหรือเสียงไฟฟ้าที่เกิดจาก thyristors เมื่อดำเนินการ นอกจากนี้ยังรวมกันเป็นตัวต้านทาน GATE เพื่อ จำกัด ปริมาณของกระแสที่ไหลเข้าสู่ประตูของ thyristors ป้องกันไม่ให้ thyristors ได้รับกระแสมากเกินไปซึ่งอาจทำให้พวกเขาทำงานผิดปกติหรือล้มเหลว
ฟังก์ชั่นวงจร Snubber: GE DS3800XTFP1E1C มีวงจร snubber พร้อมไดโอดที่มีตัวเก็บประจุ วงจร Snubber เหล่านั้นค่อนข้างสำคัญเมื่อพูดถึงการลดทอนแรงดันไฟฟ้าและปัญหาการรบกวนแม่เหล็กไฟฟ้า พวกเขาเก่งในการปกป้อง thyristors และส่วนประกอบของเครื่องจากการรบกวนแรงดันไฟฟ้าชั่วคราวและรักษาความมั่นคงของระบบควบคุมอุตสาหกรรม
ช่วยเหลือในการต่อต้านl: การเชื่อมต่อ thyristor ช่วยให้คุณแบ่งสัญญาณออกเป็นสัญญาณหลายสัญญาณที่ช่วยในการควบคุม thyristors ที่ดีกว่าได้ดีกว่า
การควบคุมตรรกะ: การควบคุมตรรกะใช้ฟังก์ชั่นพื้นฐานเช่นการควบคุมตามลำดับและการควบคุมเวลาเพื่อเปิดใช้งานกลยุทธ์การควบคุมที่ซับซ้อน
การติดตั้ง
การติดตั้งเชิงกล: แต่ละขอบของบอร์ดมีรูคู่สำหรับการติดตั้งเชิงกล GE DS3800XTFP1E1C สามารถแก้ไขได้อย่างปลอดภัยภายในตู้ควบคุมอุตสาหกรรมผ่านรูเหล่านี้ ในขณะที่การติดตั้งการใช้สกรูที่เหมาะสมและจัดแนวให้ใกล้เคียงที่สุดเท่าที่จะเป็นไปได้เพื่อหลีกเลี่ยงการเคลื่อนไหวที่ไม่พึงประสงค์ระหว่างการทำงานการสั่นสะเทือน ฯลฯ เนื่องจากบอร์ดที่หลวมอาจสร้างปัญหากับการเชื่อมต่อ
การเชื่อมต่อไฟฟ้า: การเชื่อมต่อไฟฟ้ากับส่วนประกอบที่เหมาะสมในระบบโดยใช้ตัวเชื่อมต่อที่ให้ไว้ บอร์ดมีพินเฉพาะสำหรับสัญญาณอินพุตและเอาต์พุต ในฐานะที่เป็นภาพประกอบสัญญาณอินพุตของระบบควบคุมเข้าร่วมหมุดอินพุตที่ระบุในขณะที่สัญญาณเอาต์พุตไทริสเตอร์ผ่านพินเอาต์พุตที่เกี่ยวข้อง ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดมีความปลอดภัยและการเดินสายเป็นฉนวนอย่างเหมาะสมเพื่อป้องกันไม่ให้วงจรสั้นหรือสัญญาณรบกวน
ตรวจสอบความเข้ากันได้: ข้อมูลจำเพาะและอินเทอร์เฟซส่วนประกอบทั้งหมดจะต้องตรวจสอบเพื่อการรวมที่ราบรื่น
ช่วงแอปพลิเคชัน
การควบคุมกังหันก๊าซและไอน้ำ: GE DS3800XTFP1E1C ใช้ภายในระบบควบคุมก๊าซและกังหันไอน้ำเพื่อควบคุม thyristors ที่ควบคุมกระบวนการผลิตพลังงาน ตัวอย่างเช่นในโรงไฟฟ้ากังหันก๊าซมันควบคุมการส่งออกพลังงานโดยการไหลของกระแสไฟฟ้าไปยังส่วนประกอบที่แตกต่างกันทำให้มั่นใจได้ว่าการผลิตพลังงานที่มีประสิทธิภาพและมีเสถียรภาพ
การควบคุมมอเตอร์อุตสาหกรรม: บอร์ดนี้ใช้ในการควบคุมมอเตอร์อุตสาหกรรมเช่นในโรงงานผลิตขนาดใหญ่เพื่อควบคุมความเร็วและแรงบิดของมอเตอร์ มันสามารถทำได้โดยการควบคุม thyristors ปรับแรงดันไฟฟ้าและกระแสไฟฟ้าที่ส่งมอบให้กับมอเตอร์ช่วยให้สามารถควบคุมการทำงานของมอเตอร์ได้อย่างแม่นยำไม่ว่าจะเป็นมอเตอร์สายพานลำเลียงหรือมอเตอร์ปั๊มอุตสาหกรรมขนาดใหญ่
ระบบอัตโนมัติอุตสาหกรรม: ในระบบอัตโนมัติอุตสาหกรรมทั่วไป GE DS3800XTFP1E1C สามารถควบคุมและควบคุมพลังงานในกระบวนการต่าง ๆ ตัวอย่างเช่นในโรงงานแปรรูปเคมีสามารถควบคุมแหล่งจ่ายไฟไปยังอุปกรณ์ประมวลผลที่แตกต่างกันเพื่อให้มั่นใจว่าการทำงานของปฏิกิริยาเคมีและการจัดการวัสดุอย่างต่อเนื่อง
การแก้ไขปัญหา
ตัวบ่งชี้ LED: โมดูล GE DS3800XTFP1E1C ส่วนใหญ่รวมเข้ากับตัวบ่งชี้ LED LED สามารถใช้สำหรับการตอบรับด้วยภาพเกี่ยวกับสัญญาณควบคุมหรือสถานะบอร์ด ไม่มีไฟ LED ที่มีแสงสว่างหาก LED ไม่สว่างเมื่อควรเป็นเช่นนั้นหมายความว่าแหล่งจ่ายไฟอาจไม่ดีว่าส่วนประกอบนั้นไม่ดีบนกระดานหรือการเชื่อมต่อไม่ถูกต้อง หนึ่งตัวอย่างเช่น LED ที่ไม่มีแสงสว่างซึ่งมีจุดประสงค์เพื่อแสดงพลังงานอยู่อาจบ่งบอกถึงความผิดพลาดในการเดินสายไฟอินพุตหรือฟิวส์บนกระดาน
การสูญเสียสัญญาณหรือการทำงานที่ไม่แน่นอน: หากมีการสูญเสียสัญญาณระหว่างบอร์ดและ thyristors หรือ thyristors ไม่ทำงานอย่างสม่ำเสมอก่อนอื่นให้ตรวจสอบการเชื่อมต่อไฟฟ้า การสูญเสียสัญญาณอาจเกิดจากการเชื่อมต่อที่หลวม
