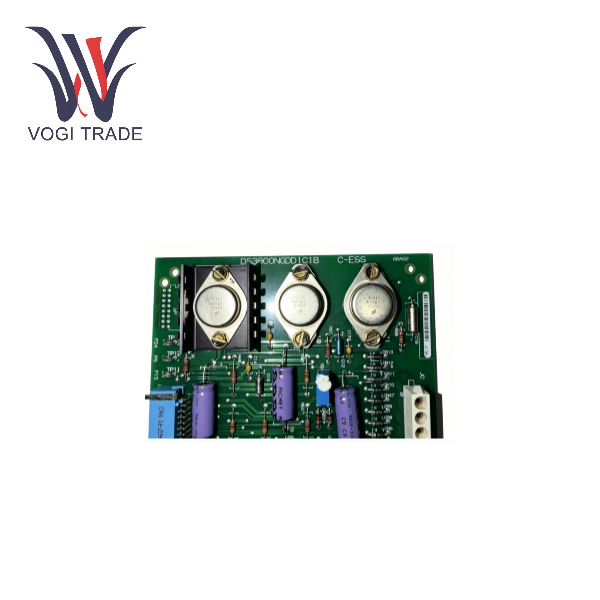

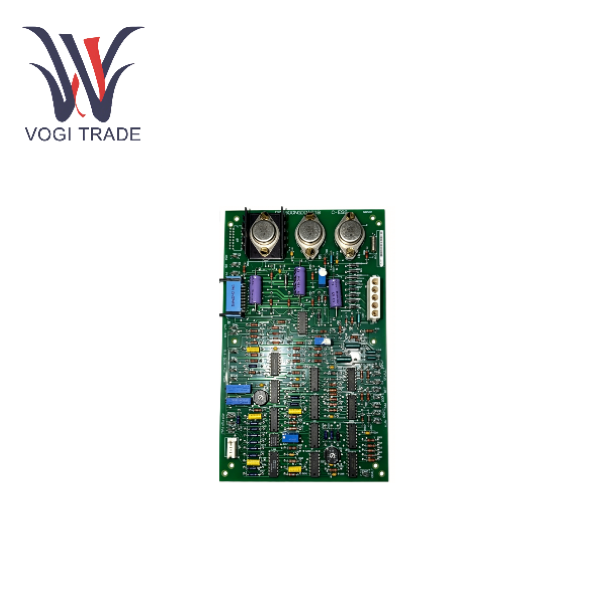

จีอี DS3800NGDD1C1B

ภาพรวมผลิตภัณฑ์

GE DS3800NGDD1C1B เป็นโมดูลอินเทอร์เฟซการสื่อสาร I/O ดิจิตอลประสิทธิภาพสูงที่พัฒนาโดย General Electric (GE) และ GE Fanuc และเป็นของระบบควบคุมเซอร์โวไดรฟ์ซีรีส์ DS3800 โมดูลนี้มีบทบาทหลักในฐานะ "สะพานดิจิทัล" ในห่วงโซ่ระบบอัตโนมัติทางอุตสาหกรรม โดยรับผิดชอบเป็นพิเศษในการแปลงคำสั่งและการตอบรับสถานะระหว่างสัญญาณดิจิทัล PLC และไดรเวอร์เซอร์โว DS3800NGDD1C1B เป็นหนึ่งในส่วนประกอบของซีรีส์ Mark IV ซึ่งมีการออกแบบวงจรที่เสถียรและความสามารถในการป้องกันการรบกวน มีการใช้กันอย่างแพร่หลายในสถานการณ์ที่สำคัญ เช่น การควบคุมกังหันก๊าซ ระบบขับเคลื่อนของคอมเพรสเซอร์ และอินเตอร์ล็อคการปิดฉุกเฉิน ปัจจุบันเป็นโซลูชันการสื่อสารดิจิทัลหลักของซีรีส์ DS3800

หลักการทำงาน

หลักการทำงานและลำดับการประมวลผลสัญญาณของเกตเวย์การสื่อสาร I/O ดิจิทัล: ทิศทางอินพุต (PLC → ไดรเวอร์) : โมดูลรับสัญญาณคำสั่งดิจิทัล 24V DC จากบัสเพลนเพลน PLC → วงจรอินพุตดำเนินการแยกทางไฟฟ้าและการแปลงระดับ → ไมโครโปรเซสเซอร์แยกวิเคราะห์คำสั่ง (เวลาตอบสนอง < 1ms) → ไดรฟ์วงจรเอาท์พุตและส่งไปยังทิศทางเอาต์พุตของไดรเวอร์เซอร์โว (ไดรเวอร์ → PLC) : รวบรวมสัญญาณสถานะ (รหัสความผิดปกติ สถานะการทำงาน ฯลฯ) ของเซอร์โว ไดรเวอร์ → ประมวลผลในวงจรป้องกันการแยก → เข้ารหัสและส่งกลับไปยังระบบควบคุม PLC เพื่อสร้างการควบคุมแบบวงปิด คุณสมบัติทางเทคนิคหลัก: เทคโนโลยีการแยกสามเท่า: ช่องอินพุต ช่องเอาท์พุต และแหล่งจ่ายไฟแยกจากกันด้วยระบบไฟฟ้า พร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่งและการตอบสนองความเร็วสูง เวลาตอบสนองน้อยกว่า 1ms ตรงตามข้อกำหนดแบบเรียลไทม์ของการควบคุมเซอร์โว การสนับสนุนสถาปัตยกรรมสำรอง: โมดูล NGDD ซ้ำซ้อนเสริมเพื่อการสลับที่ราบรื่น เพิ่มความน่าเชื่อถือของระบบ

หลักการทำงานของการ์ดตรวจจับการต่อสายดินในสถานที่: กลไกการตรวจจับ: โมดูลจะตรวจสอบพารามิเตอร์ความต้านทานกราวด์และกระแสรั่วไหลในวงจรในสถานที่อย่างต่อเนื่อง ขั้นตอนการตรวจสอบ: ผ่านวงจรตรวจจับในตัว โดยจะวัดพารามิเตอร์ทางไฟฟ้าระหว่างวงจรในสถานที่และกราวด์อย่างต่อเนื่อง ขั้นตอนการตัดสิน: เมื่อตรวจพบกระแสรั่วไหลที่ผิดปกติหรืออิมพีแดนซ์ที่ลดลง (บ่งชี้ถึงความผิดปกติของกราวด์) ตรรกะภายในของโมดูลจะเข้าสู่ขั้นตอนการตอบสนองการยืนยันข้อผิดพลาดทันที: หลังจากยืนยันข้อผิดพลาด โมดูลจะเรียกใช้ไฟ LED แสดงสถานะในพื้นที่พร้อมกัน ขับเคลื่อนอุปกรณ์แจ้งเตือนภายนอก และรายงานไปยังระบบควบคุมหลักเพื่อป้องกันการแยกส่วน: ช่วยให้ระบบควบคุมค้นหาตำแหน่งและแยกวงจรที่ผิดพลาดได้อย่างรวดเร็วเพื่อป้องกันการแพร่กระจายของข้อผิดพลาด

คุณสมบัติการปรับใช้: เนื่องจากเป็นหน่วยทดแทนภาคสนาม (FRU) จึงรองรับการเปลี่ยนอย่างรวดเร็วและลดการหยุดทำงาน เป็นไปตามข้อกำหนดมาตรฐานแบบติดตั้งบนชั้นวางของระบบ Mark IV Speedtronic และเป็นปลั๊กแอนด์เพลย์

กรณีการสมัคร

ในระบบควบคุมเซอร์โวไดรฟ์ DS3800 นั้น DS3800NGDD1C1B มีหน้าที่ในการแปลงสัญญาณดิจิทัลและการสื่อสารระหว่าง PLC และเซอร์โวไดรฟ์ การใช้งานทั่วไป ได้แก่:

โรงไฟฟ้าก๊าซ/ไอน้ำ: การควบคุมเซอร์โววาล์วเชื้อเพลิง การควบคุมแบบดิจิทัลของใบพัดนำทางเข้า (IGV) และการควบคุมการเปิด/ปิดของวาล์วไอน้ำหลักของกังหันไอน้ำ

โรงไฟฟ้าพลังความร้อนร่วม: I/O ดิจิตอลสำหรับไดรฟ์ความถี่ตัวแปร (VFD) ของปั๊มน้ำป้อน และการควบคุมแบบดิจิทัลของวาล์วป้องกันไฟกระชากของคอมเพรสเซอร์

ปิโตรเคมี: การควบคุมเซอร์โวสำหรับคอมเพรสเซอร์ขนาดใหญ่ และการประสานแบบดิจิทัลสำหรับวาล์วปิดเครื่องฉุกเฉิน (ESD)

ไดรฟ์อุตสาหกรรม: การควบคุมการสตาร์ท/หยุดมอเตอร์เซอร์โว ทิศทาง และการเปิดใช้งานฟังก์ชันต่างๆ การเชื่อมต่อแบบดิจิทัลสำหรับไดรฟ์ความถี่แบบแปรผัน

โลหะผสมเหล็กและเหล็กกล้า: การควบคุมอัตโนมัติภายในการผลิตเหล็ก การผลิตเหล็ก และการรีด

เครื่องมือเครื่อง CNC: Digital I/O สำหรับแกนเซอร์โว GE Fanuc และสปินเดิลช่วยให้สามารถควบคุมได้

วิทยาการหุ่นยนต์: การกระจายสัญญาณดิจิตอลสำหรับการเคลื่อนที่แบบประสานงานหลายแกน และการประสานประตูนิรภัย

ในระบบควบคุมกังหัน GE Mark IV Speedtronic นั้น DS3800NGDD1C1B จะตรวจสอบความผิดปกติของกราวด์ในระบบกระตุ้นและการกระจายอย่างต่อเนื่อง เพื่อป้องกันสัญญาณรบกวนทางไฟฟ้าและความเสียหายของอุปกรณ์ โรงไฟฟ้ากังหันก๊าซ: ตรวจสอบสภาพฉนวนของวงจรกระตุ้นเครื่องกำเนิดไฟฟ้าลงกราวด์ ตรวจจับความผิดปกติของกราวด์ทันทีและแจ้งเตือน โรงไฟฟ้ากังหันไอน้ำ: ปกป้องวงจรไฟฟ้าที่สำคัญเพื่อป้องกันการปิดระบบโดยไม่ได้วางแผนและความเสียหายของอุปกรณ์ที่เกิดจากความผิดปกติของกราวด์ โรงไฟฟ้าพลังความร้อนร่วม: ดำเนินการตรวจสอบความสมบูรณ์ของพื้นดินบนวงจรในสถานที่ของชุดเครื่องกำเนิดไฟฟ้ากังหันทั้งหมด ระบบกังหันอุตสาหกรรม: รับประกันความปลอดภัยทางไฟฟ้าของอุปกรณ์ขับเคลื่อนกังหัน เช่น คอมเพรสเซอร์และปั๊ม
