ยี่ห้อ: GEคำอธิบาย: การ์ดควบคุมไดรฟ์สภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 4เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินGE DS215SDCCG1AZZ01B ทำหน้าที่เป็นหน่วยข่าวกรองกลางและหน่วยควบคุมหลักสำหรับระบบขับเคลื่อน AC2000, DC2000 และ EX2000 "G1" ในหมายเลขชิ้นส่วนระบุว่าเป็นเวอร์ชันที่มีคุณสมบัติครบถ้วนภายในกลุ่มผลิตภัณฑ์ SDCC ซึ่งได้รับการออกแบบมาสำหรับแอปพลิเคชันไดรฟ์ที่ซับซ้อนซึ่งต้องการการควบคุมประสิทธิภาพสูงและความสามารถ I/O ที่ครอบคลุม
| ผลิต |
จีอี |
| หมายเลขรุ่น |
DS215SDCCG1AZZ01B |
| หมายเลขการสั่งซื้อ |
DS215SDCCG1AZZ01B |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (US) |
| รหัส HS |
8473309000 |
| มิติ |
14*14*8ซม |
| น้ำหนัก |
0.6 กก |
ภาพรวมผลิตภัณฑ์

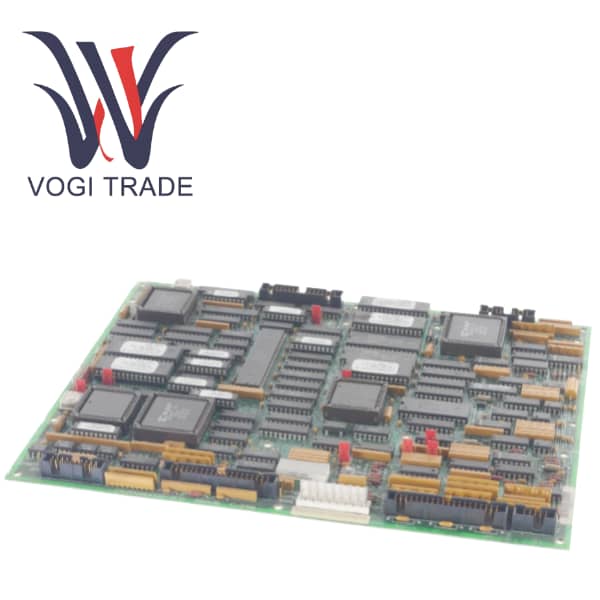

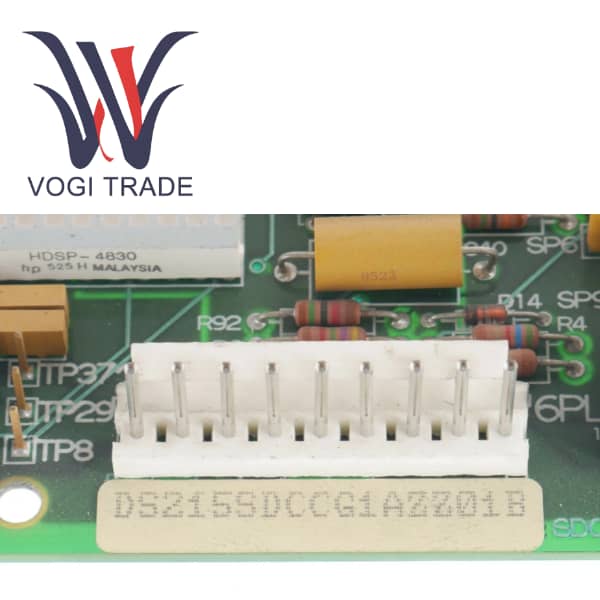

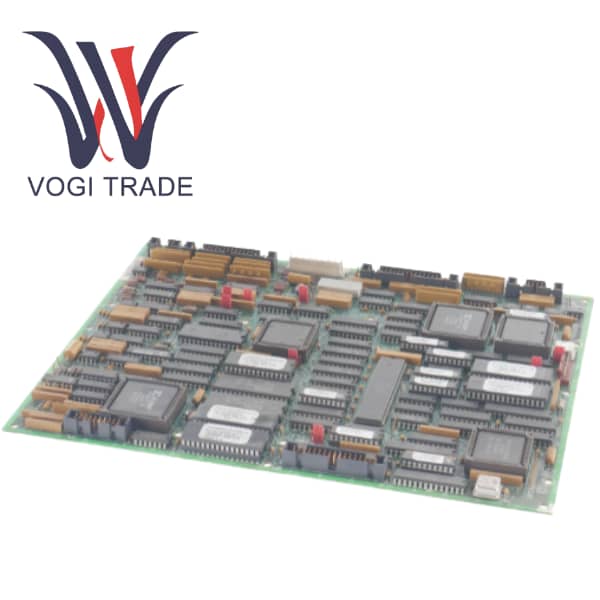

DS215SDCCG1AZZ01B คือการ์ดควบคุมไดรฟ์ (SDCC) ที่ผลิตโดย GE Motors & Industrial Systems สำหรับไดรฟ์อุตสาหกรรมซีรีส์ DIRECTO-MATIC 2000 การ์ดควบคุมไดรฟ์ GE ทำหน้าที่เป็นหน่วยควบคุมหลักและอัจฉริยะส่วนกลางสำหรับระบบขับเคลื่อน AC2000, DC2000 และ EX2000 "G1" ในหมายเลขชิ้นส่วนระบุว่าเป็นเวอร์ชันเต็มของซีรีส์ SDCC ซึ่งออกแบบมาโดยเฉพาะสำหรับแอปพลิเคชันไดรฟ์ที่ซับซ้อนซึ่งต้องการการควบคุมประสิทธิภาพสูงและความสามารถ I/O ที่หลากหลาย
ฟังก์ชันการป้องกันและการวินิจฉัยที่มีประสิทธิภาพช่วยให้สามารถติดตั้งตัวจับเวลาฮาร์ดแวร์ วงจรรีเซ็ต และไฟแสดงสถานะ LED ซึ่งสามารถระบุข้อผิดพลาดโดยละเอียดและกำจัดข้อผิดพลาดได้อย่างรวดเร็ว
ฟังก์ชั่นสินค้า
การแบ่งงานระหว่างสถาปัตยกรรมที่มีโปรเซสเซอร์สามตัว DCP, MCP และ CMP ทำให้ได้รับความเร็วการตอบสนองที่สูงและการควบคุมที่เน้นการประมวลผล ดังนั้นจึงรองรับฟังก์ชันขั้นสูง เช่น การควบคุมการเคลื่อนไหวที่แม่นยำ และอัลกอริธึมควบคุมมอเตอร์ที่ซับซ้อน
การประมวลผล I/O ที่ครอบคลุม บอร์ดการ์ดสามารถเชื่อมต่อกับสัญญาณต่างๆ ได้ รวมถึง:
Digital I/O สำหรับคำสั่ง (รัน, จ๊อกกิ้ง) และสถานะ
I/O แบบอะนาล็อกสำหรับการอ้างอิงความเร็ว การป้อนกลับ (มาตรวัดรอบ) และเอาท์พุตเครื่องมือ
การตอบสนองของตัวเข้ารหัสเพื่อการควบคุมตำแหน่งและความเร็วที่แม่นยำ
การป้อนกลับกระแสและแรงดันไฟฟ้าของมอเตอร์สำหรับการควบคุมวงรอบปิด
การสื่อสารแบบอนุกรมสำหรับการเขียนโปรแกรมและเครือข่าย (RS-232, RS-422)
การเชื่อมต่อ LAN ในตัว เชื่อมต่อกับการ์ด SLCC ผ่านตัวเชื่อมต่อ 3PL จึงบรรลุการรวมระบบและเครือข่ายในสภาพแวดล้อมอัตโนมัติในโรงงาน
การประมวลผลป้อนกลับขั้นสูงสะท้อนให้เห็นในการรองรับอุปกรณ์ป้อนกลับหลายรายการ รวมถึงมาตรวัดความเร็วแบบอะนาล็อกและตัวเข้ารหัสปลายเดียวและตัวเข้ารหัสดิฟเฟอเรนเชียล (พร้อมช่องทำเครื่องหมายบนพิน G1) สามารถกำหนดค่าวงจรป้อนกลับ VCO สำหรับเซ็นเซอร์ประเภทต่างๆ ได้
การกำหนดค่าที่ยืดหยุ่น: ตรรกะการควบคุมและฟังก์ชันสามารถปรับแต่งได้อย่างกว้างขวางผ่านจัมเปอร์ฮาร์ดแวร์และพารามิเตอร์ซอฟต์แวร์โดยใช้เครื่องมือกำหนดค่าเฉพาะ (ST2000, กล่องเครื่องมือระบบควบคุม GE, ตัวกำหนดค่าไดรเวอร์ LynxOS)
ฟังก์ชันการป้องกันและการวินิจฉัยที่มีประสิทธิภาพช่วยให้สามารถติดตั้งตัวจับเวลาฮาร์ดแวร์ วงจรรีเซ็ต และไฟแสดงสถานะ LED ซึ่งสามารถระบุข้อผิดพลาดโดยละเอียดและกำจัดข้อผิดพลาดได้อย่างรวดเร็ว
เปรียบเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกัน
การเปรียบเทียบหลักคือกับหมายเลขกลุ่มอื่นๆ ของการ์ด SDCC โดยเฉพาะรุ่น G3
| คุณสมบัติ |
DS215SDCCG1AZZ01B (G1 - ฟีเจอร์ครบครัน) |
DS200SDCCG3A_ (G3 - ลดฟังก์ชันการทำงาน) |
| แอปพลิเคชันเป้าหมาย |
ไดรฟ์ AC2000, DC2000, EX2000 |
ไดรฟ์ DC1000 |
| โปรเซสเซอร์ร่วมมอเตอร์ (CMP) |
ปัจจุบัน (TMS320C25 DSP) |
ไม่มา |
| ขั้วต่อ 7PL |
ปัจจุบัน (สำหรับบัตร SPC/SPCB) |
ไม่ปัจจุบัน |
| ขั้วต่อ 11PL |
ปัจจุบัน (เอาต์พุตมิเตอร์) |
ไม่ปัจจุบัน |
| ตัวแปลง D/A |
ใช้ D/A 12 บิตสำหรับ DAC1/DAC2 และ 8 บิตสำหรับ MET3/MET4 |
ใช้ D/A 8 บิตที่รีแมปสำหรับ DAC1/DAC2; MET3/MET4 ไม่พร้อมใช้งาน |
| รองรับตัวเข้ารหัส |
การสนับสนุนเต็มรูปแบบ รวมถึงช่องสัญญาณมาร์กเกอร์และอินเทอร์เฟซตัวเข้ารหัสแบบอนุกรมผ่าน SPC |
รองรับการเข้ารหัสแบบจำกัด; ไม่รองรับช่องมาร์กเกอร์และอินเทอร์เฟซตัวเข้ารหัสอนุกรม |
| พลังการประมวลผล |
สูง (DCP + MCP + CMP) |
มาตรฐาน (DCP + MCP เท่านั้น) |
