จีอี DS200TCCBG1ALC

ภาพรวมผลิตภัณฑ์

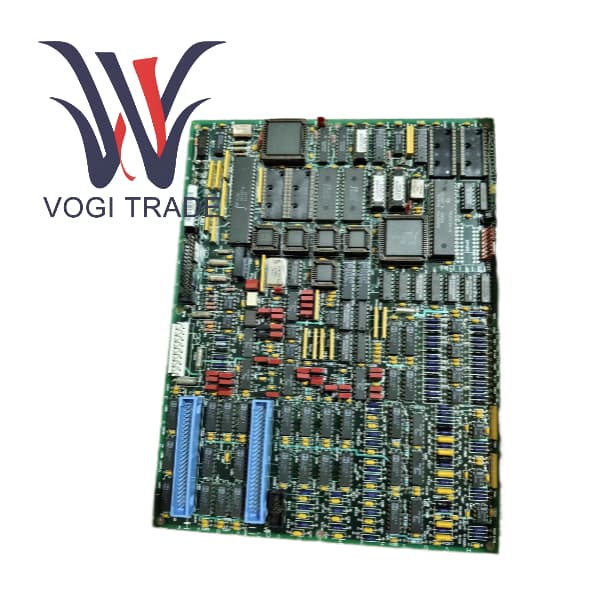

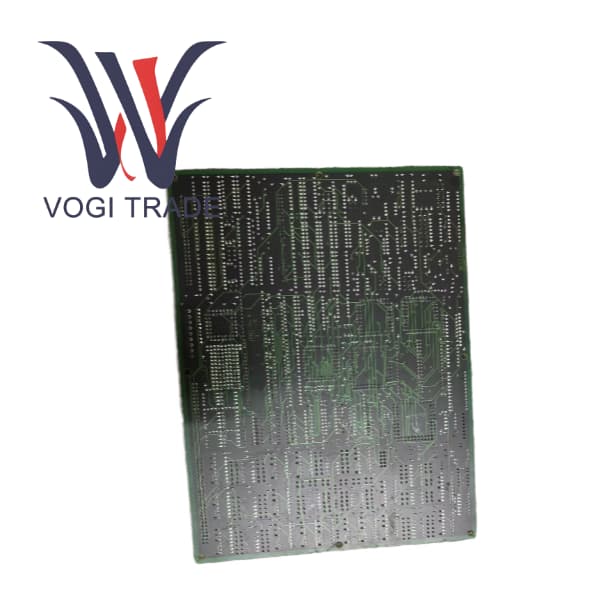

GE DS200TCCBG1ALC คือบอร์ด I/O อะนาล็อกส่วนขยายสากลที่ออกแบบโดย General Electric สำหรับระบบควบคุมกังหันก๊าซ SPEEDTRONIC Mark V LM ซึ่งติดตั้งที่ตำแหน่ง 3 ของแกนควบคุม หน้าที่หลักของบอร์ดนี้คือการประมวลผลสัญญาณอะนาล็อกต่างๆ จากภาคสนาม และแปลงเป็นข้อมูลดิจิทัลที่ระบบควบคุมสามารถเข้าใจและประมวลผลได้ ในเวลาเดียวกัน ยังสามารถแปลงคำสั่งควบคุมเป็นสัญญาณอะนาล็อกและส่งออกไปยังแอคชูเอเตอร์ได้ บอร์ดนี้ทำหน้าที่เป็นสะพานสำคัญที่เชื่อมต่อโลกทางกายภาพกับระบบควบคุมแบบดิจิทัล

ใช้สถานการณ์กรณีและปัญหา

ผู้พิทักษ์การดำเนินงานโรงไฟฟ้าอย่างมั่นคง

ในโรงไฟฟ้าพลังความร้อนร่วมระดับ 9F กังหันก๊าซ GE 7FA ทำงานเต็มประสิทธิภาพ บอร์ดการ์ด DS200TCCB ทำหน้าที่เสมือนผู้พิทักษ์ที่ไม่ย่อท้อและปฏิบัติหน้าที่ได้ตลอดเวลา

การตรวจสอบอุณหภูมิดำเนินการผ่านช่อง RTD 14 ช่อง โดยตรวจสอบประเด็นสำคัญอย่างต่อเนื่อง เช่น อุณหภูมิไอเสียของกังหันและอุณหภูมิแบริ่ง อุณหภูมิที่เพิ่มขึ้นผิดปกติจะถูกบันทึกทันที และกระตุ้นการแจ้งเตือนหรือการป้องกันการลดโหลด

พารามิเตอร์กำลังได้รับการปกป้องโดยการรับสัญญาณจาก PT และ CT และการคำนวณกำลังไฟฟ้าที่ใช้งานและปฏิกิริยาของเครื่องกำเนิดไฟฟ้าแบบเรียลไทม์ ข้อมูลเหล่านี้ไม่เพียงแสดงบนหน้าจอของผู้ปฏิบัติงานเท่านั้น แต่ยังทำหน้าที่เป็นสัญญาณตอบรับหลักสำหรับการควบคุมโหลดกังหันและการซิงโครไนซ์กริดอีกด้วย

ระบบเสริมซึ่งตรวจจับเครื่องส่งสัญญาณความดันและระดับหลายตัวในโรงงานยังเชื่อมต่อกับ TCCB อีกด้วย ตัวอย่างเช่น หากสัญญาณแรงดันน้ำมันหล่อลื่นลดลงต่ำกว่าเกณฑ์ความปลอดภัย TCCB จะรายงานข้อมูลนี้ทันทีและดำเนินกระบวนการปิดเครื่องฉุกเฉินเพื่อป้องกันไม่ให้แบริ่งกังหันราคาแพงได้รับความเสียหายเนื่องจากขาดน้ำมัน

ด้วยการ์ดบอร์ด I/O ที่เชื่อถือได้และแม่นยำ เช่น DS200TCCBG1ALC ทำให้ระบบควบคุม Mark V LM ที่ซับซ้อนสามารถตรวจสอบและปกป้องกังหันได้อย่างครอบคลุม ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัย มีประสิทธิภาพ และมีเสถียรภาพของโรงไฟฟ้า

ปัญหาที่พบระหว่างการใช้งาน

สัญญาณรบกวน

ในโรงไฟฟ้าที่มีสภาพแวดล้อมแม่เหล็กไฟฟ้าที่ซับซ้อน สัญญาณแอนะล็อกมีแนวโน้มที่จะถูกรบกวน ส่งผลให้เกิดค่าเบี่ยงเบนหรือกระโดดในการอ่าน การป้องกันและการต่อสายดินที่ดีเป็นสิ่งสำคัญ

ข้อผิดพลาดในการกำหนดค่า

หากเลือกหมายเลขสเกลไม่ถูกต้องสำหรับช่อง RTD ในตัวกำหนดค่า I/O จะทำให้เกิดการเบี่ยงเบนอย่างมากในการอ่านอุณหภูมิ

การตั้งค่าจัมเปอร์บอร์ดเทอร์มินัล

บนแผงขั้วต่อ TBCB มีจัมเปอร์ฮาร์ดแวร์สำหรับตั้งค่าช่วงสัญญาณ mA หากการตั้งค่าจัมเปอร์ไม่ตรงกับเอาต์พุตของเครื่องส่งสัญญาณที่ไซต์งาน สัญญาณจะอ่านไม่ถูกต้อง

บอร์ดการ์ดล้มเหลว

แม้ว่าการออกแบบจะแข็งแกร่ง แต่เมื่อทำงานในสภาพแวดล้อมที่มีอุณหภูมิสูงและมีความชื้นสูงเป็นเวลานาน ส่วนประกอบบนบอร์ดอาจยังคงอายุหรือล้มเหลว โดยแสดงออกมาเป็นการอ่านช่องสัญญาณที่ผิดปกติ การสื่อสารของการ์ดบอร์ดหยุดชะงัก ฯลฯ

การทดแทนและความเข้ากันได้

การทดแทนอย่างเป็นทางการ

ทางเลือกที่ปลอดภัยที่สุดคือการใช้บอร์ดรุ่นใหม่ DS200TCCB รุ่นเดียวกัน GE อาจเผยแพร่เวอร์ชันแก้ไขฮาร์ดแวร์ที่มีส่วนต่อท้าย เช่น G1, ALC ฯลฯ ตราบใดที่รุ่นหลักเหมือนกัน ก็มักจะเข้ากันได้

การเปลี่ยนฟังก์ชั่น

ในระบบที่ไม่ใช่ Mark V หรือโครงการปรับปรุง คุณสามารถพิจารณาใช้โมดูล Universal I/O ของบริษัทอื่นเพื่อให้ได้ฟังก์ชันที่คล้ายกัน อย่างไรก็ตาม การดำเนินการนี้จำเป็นต้องมีการออกแบบตรรกะการควบคุมการเดินสายไฟและการเขียนใหม่ ซึ่งต้องใช้แรงงานมาก โดยปกติจะพิจารณาเฉพาะเมื่อทำการอัพเกรดระบบทั้งหมดเท่านั้น
