ยี่ห้อ: GEคำอธิบาย: การ์ดควบคุมสัญญาณสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินGE DS200PTCTG1BAA เป็นโมดูลประมวลผลสัญญาณ Potential Transformer Current Transformer (PTCT) ระดับมืออาชีพ เนื่องจากเป็นองค์ประกอบสำคัญของระบบควบคุม GE Mark VI จึงมีหน้าที่ในการแยก รวบรวม และแปลงสัญญาณแรงดันและกระแสในไซต์งานอุตสาหกรรม
| ผลิต |
จีอี |
| หมายเลขรุ่น |
DS200PTCTG1BAA |
| หมายเลขการสั่งซื้อ |
DS200PTCTG1BAA |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
23ซม.x 19ซม.x 4.5ซม |
| มิติการบรรจุ |
25ซม.x22ซม.x7ซม |
| น้ำหนัก |
0.7 กก |
ภาพรวมผลิตภัณฑ์

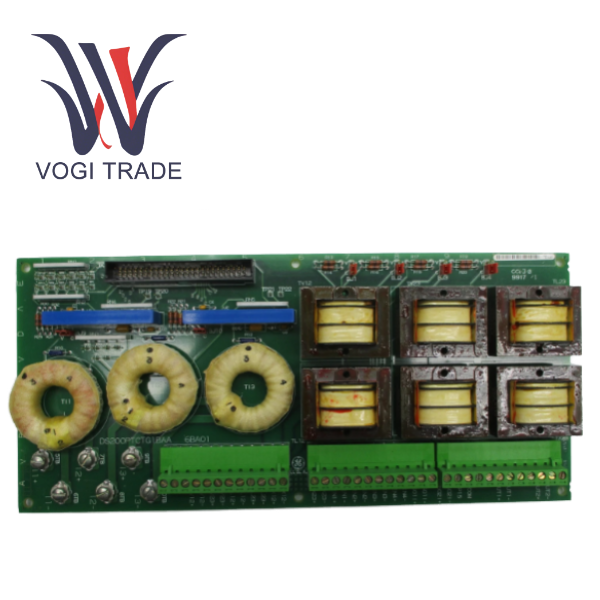

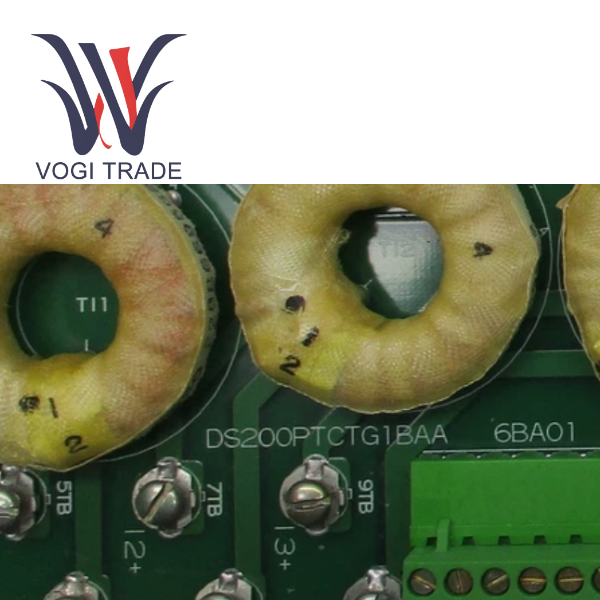

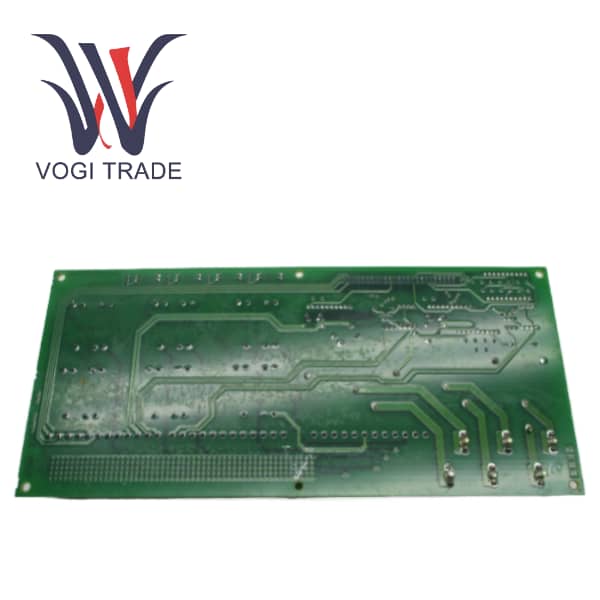

DS200PTCTG1BAA เป็นโมดูลประมวลผลสัญญาณระดับมืออาชีพสำหรับหม้อแปลงแรงดันไฟฟ้าและหม้อแปลงกระแสไฟฟ้า (PTCT) DS200PTCTG1B เป็นองค์ประกอบหลักของระบบควบคุม GE Mark VI โดยมีหน้าที่แยก รวบรวม และแปลงสัญญาณแรงดันและกระแสในเขตอุตสาหกรรม โมดูลนี้เปรียบเสมือน "เส้นประสาทรับความรู้สึก" ของระบบควบคุม ซึ่งรับประกันการรับรู้ที่แม่นยำและการส่งผ่านพารามิเตอร์โครงข่ายไฟฟ้าอย่างปลอดภัย
หน้าที่หลักและค่านิยม
การได้มาและการแยกสัญญาณที่มีความแม่นยำสูง
เชี่ยวชาญด้านการประมวลผลสัญญาณดิบจากหม้อแปลงแรงดัน (PT) และหม้อแปลงกระแส (CT)
การ์ด Signal Conditioner ให้การป้องกันการแยกทางไฟฟ้าที่ครอบคลุม ป้องกันการรบกวนในสถานที่และไฟกระชากแรงดันสูงจากการสร้างความเสียหายให้กับระบบควบคุมหลักได้อย่างมีประสิทธิภาพ
รับประกันความถูกต้องและความเสถียรของการรับสัญญาณเพื่อให้ข้อมูลพื้นฐานที่เชื่อถือได้สำหรับการตัดสินใจในการควบคุมระบบ
การประมวลผลความเข้ากันได้ของประเภทสัญญาณ
รองรับอินพุต/เอาต์พุตเสริมของสัญญาณกระแส 4-20mA และสัญญาณแรงดันไฟฟ้า ±10V DC
การออกแบบอินเทอร์เฟซที่ยืดหยุ่นตรงตามข้อกำหนดการเชื่อมต่อของเซ็นเซอร์และแอคทูเอเตอร์ต่างๆ
ลดความซับซ้อนของการรวมระบบและลดความซับซ้อนของการออกแบบวงจรอุปกรณ์ต่อพ่วง
บูรณาการระบบที่เชื่อถือได้
ขั้วต่อสายแพ JKK ช่วยให้สามารถแลกเปลี่ยนข้อมูลกับบอร์ด TCCB ได้อย่างราบรื่น
การออกแบบโมดูลาร์ของ DS200PTCTG1BAA ช่วยให้การติดตั้งและบำรุงรักษาสะดวกขึ้น ซึ่งช่วยลดภาระงานการเดินสายในสถานที่ได้อย่างมาก
ส่วนประกอบระดับอุตสาหกรรมรับประกันการทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่รุนแรง
ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ข้อมูลจำเพาะ |
| รุ่นสินค้า |
DS200PTCTG1BAA |
| ประเภทบอร์ด |
บอร์ดประมวลผลสัญญาณ PTCT (Potential Transformer Current Transformer) |
| ฟังก์ชั่นหลัก |
การแยกสัญญาณแรงดัน/กระแส การปรับขนาด และการแปลง |
| สัญญาณเข้า |
สัญญาณด้านรอง PT/CT |
| อินเตอร์เฟซเสริม |
สัญญาณกระแส 4-20mA / สัญญาณแรงดันไฟฟ้า ±10V DC |
| การเชื่อมต่อระบบ |
สื่อสารกับบอร์ด TCCB ผ่านขั้วต่อ JKK |
| ระบบการสมัคร |
ระบบควบคุม GE Mark V |
DS200PTCTG1Bได้รับยกเลิกแล้วโดยผู้ผลิต
