จีอี DS200PCCAG1ADB ยี่ห้อ: GEคำอธิบาย: การ์ดเชื่อมต่อพลังงานสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 10เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินGE DS200PCCAG1ADB ได้รับการออกแบบมาเพื่ออำนวยความสะดวกในการแปลง ควบคุม และจ่ายพลังงานในระบบอุตสาหกรรมต่างๆ การออกแบบที่แข็งแกร่งและความน่าเชื่อถือทำให้เป็นองค์ประกอบสำคัญในการจัดการพลังงานสำหรับระบบกังหันและอุปกรณ์อุตสาหกรรมอื่นๆ
| ผลิต |
จีอี |
| หมายเลขรุ่น |
DS200PCCAG1ADB |
| หมายเลขการสั่งซื้อ |
DS200PCCAG1ADB |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
85389091 |
| มิติ |
19ซม.x 19ซม.x 4.5ซม |
| มิติการบรรจุ |
21ซม.x 21ซม.x 7ซม |
| น้ำหนัก |
1.8กก |
พารามิเตอร์ทางเทคนิค

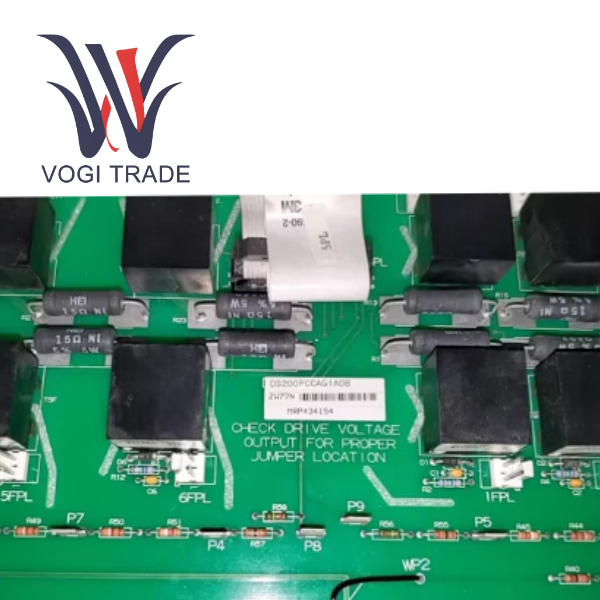

• 1FPL-6FPL, 1RPL-6RPL: สัญญาณพัลส์เกตเอาต์พุตไปยังสะพาน SCR • 5PL: สื่อสารกับบอร์ดจ่ายไฟ DCFB โดยรับสัญญาณควบคุมและแหล่งจ่ายไฟ +24V • JP1, JP2: ใช้เพื่อตั้งค่าอัตราส่วนการลดทอนของค่าป้อนกลับแรงดันไฟฟ้ากระแสตรงเพื่อให้ตรงกับแรงดันไฟฟ้าของระบบ • WP3, WP4: ใช้เพื่อเลือกว่าเครือข่ายตัวเก็บประจุบัฟเฟอร์และช่องป้อนกลับแรงดันไฟฟ้าเชื่อมต่อกับโหนดเดียวกันของพาวเวอร์บริดจ์หรือไม่
ช่วงแรงดันกระดอง DC
240 - 630 V DC (ค่าเฉพาะที่เลือกผ่านจัมเปอร์ JP1/JP2)
แรงดันไฟฟ้าอินพุต AC
≤ 600 V rms
กรอบการบังคับใช้
ไดรเวอร์เฟรม C, G
การจับคู่คณะกรรมการพลังงาน
ดีซีเอฟบี
วงจรบัฟเฟอร์
บัฟเฟอร์ AC และ DC
ขั้วต่อหลัก
จัมเปอร์ที่กำหนดค่าได้
รายละเอียดสินค้า

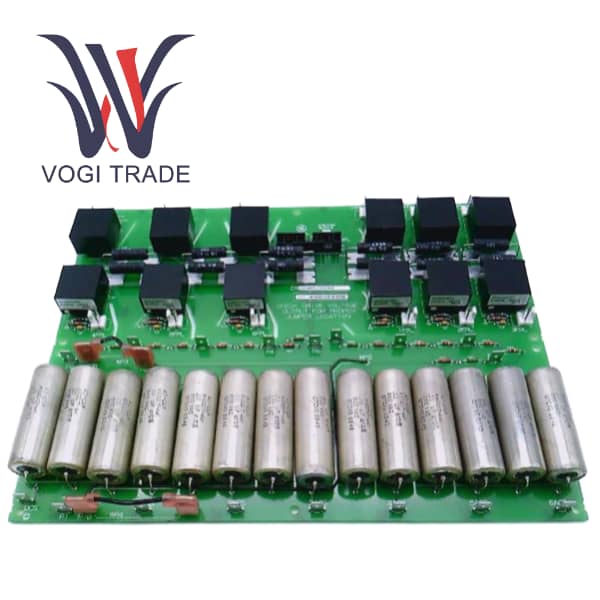

DS200PCCAG1ADB เป็นรุ่นเฉพาะในการ์ดเชื่อมต่อพลังงานซีรีส์ DS200PCCA ที่ผลิตโดย GE Industrial Control Systems การ์ดใบนี้มีบทบาทอินเทอร์เฟซหลักในระบบไดรฟ์ DC โดยเชื่อมต่อวงจรควบคุมของไดรเวอร์ (เช่น แผงจ่ายไฟ DCFB) กับบริดจ์จ่ายไฟไทริสเตอร์ (SCR)
หน้าที่หลักคือการส่งสัญญาณพัลส์ไดรฟ์เกทแบบแยกไปยังไทริสเตอร์ผ่านหม้อแปลงพัลส์ออนบอร์ด ซึ่งควบคุมสถานะการนำไฟฟ้าของพาวเวอร์บริดจ์ได้อย่างแม่นยำ นอกจากนี้ การ์ดใบนี้ยังรวมช่องป้อนกลับแรงดันไฟฟ้าและวงจรบัฟเฟอร์ ซึ่งสามารถตรวจสอบแรงดันไฟฟ้ากระดอง และระงับแรงดันไฟกระชากและสัญญาณรบกวนในวงจรเพื่อให้แน่ใจว่าการทำงานของระบบมีเสถียรภาพ
ขอบเขตการใช้งาน
หากผู้ใช้จัดหาอุปกรณ์อินพุตแบบอะนาล็อก ให้เชื่อมต่ออุปกรณ์เหล่านั้นด้วยสายเคเบิลที่มีฉนวนหุ้มเข้ากับขั้วต่ออินพุตแบบอะนาล็อกที่มีเครื่องหมายกำกับไว้ที่เกี่ยวข้อง เพื่อป้องกันการรบกวนทางแม่เหล็กไฟฟ้า ใช้ GE DS200PCCAG1ACB สำหรับอุปกรณ์อินพุตและเอาต์พุตดิจิทัล โดยโพลาไรซ์อย่างเคร่งครัดและเชื่อมต่ออุปกรณ์เข้ากับพอร์ต I/O ดิจิทัลที่เหมาะสมอย่างแน่นหนา
ใช้ซอฟต์แวร์การกำหนดค่า GE เฉพาะ ด้วยอินเทอร์เฟซผู้ใช้แบบกราฟิก (GUI) ผู้ใช้สามารถระบุลักษณะสัญญาณอินพุต/เอาท์พุต ปรับเทียบอินพุตอะนาล็อก หรือกำหนดการกำหนดค่าการสื่อสาร เช่น IP และโปรโตคอลเครือข่าย ผู้ใช้ยังสามารถปรับแต่งอัลกอริธึมควบคุมตามกระบวนการทางอุตสาหกรรมได้อีกด้วย
พื้นที่ใช้งาน
เครื่องจักรหนัก
อุปกรณ์รีดและแปรรูปโลหะ
รอกและสายพานลำเลียงการทำเหมือง
เครื่องจักรกระดาษ
การใช้งานทางอุตสาหกรรมอื่นๆ ที่ต้องการการควบคุมความเร็ว DC ประสิทธิภาพสูง
