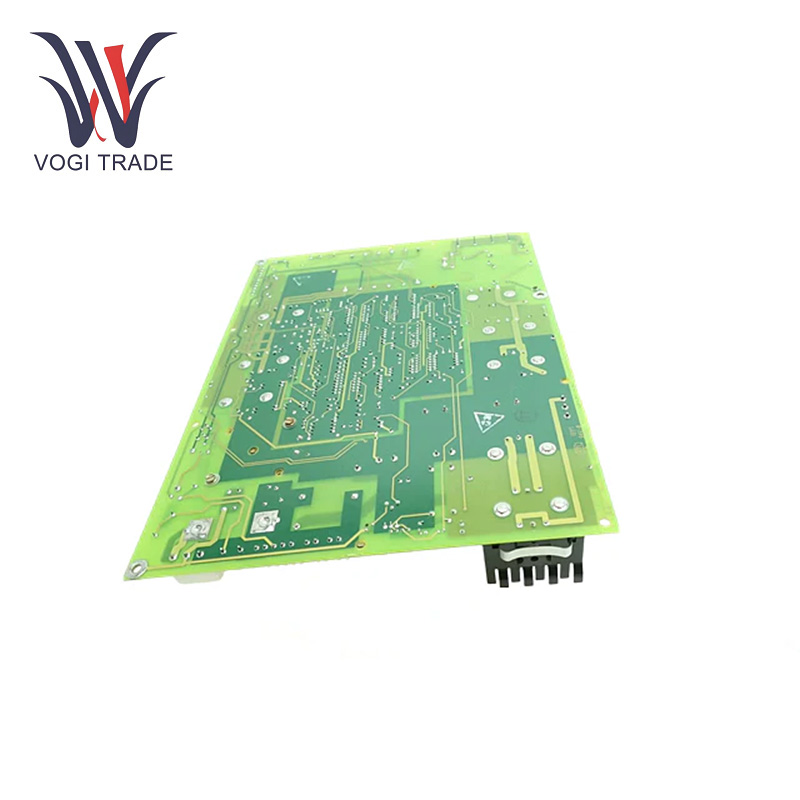

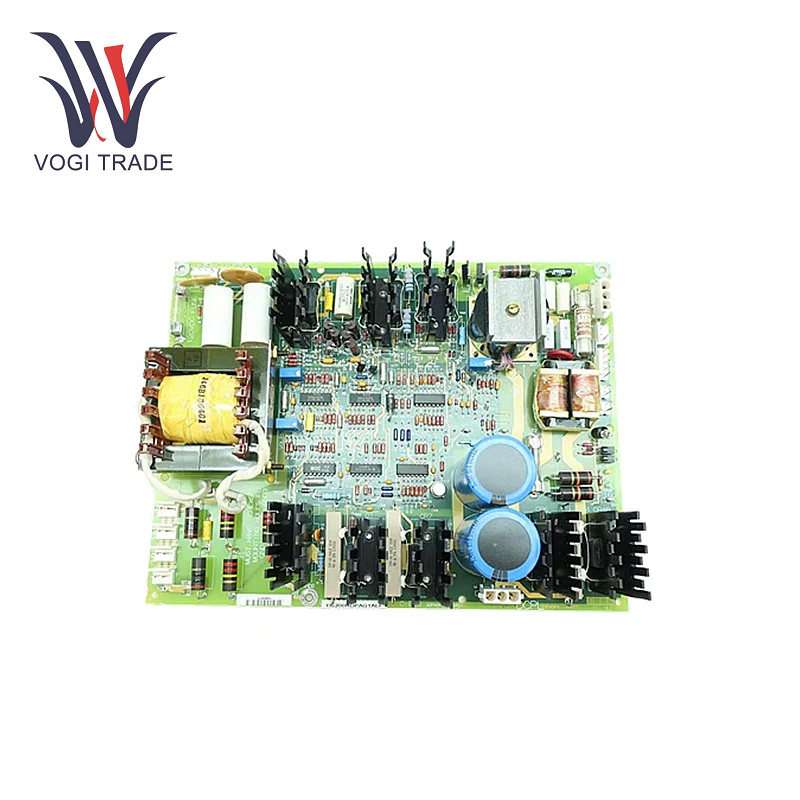

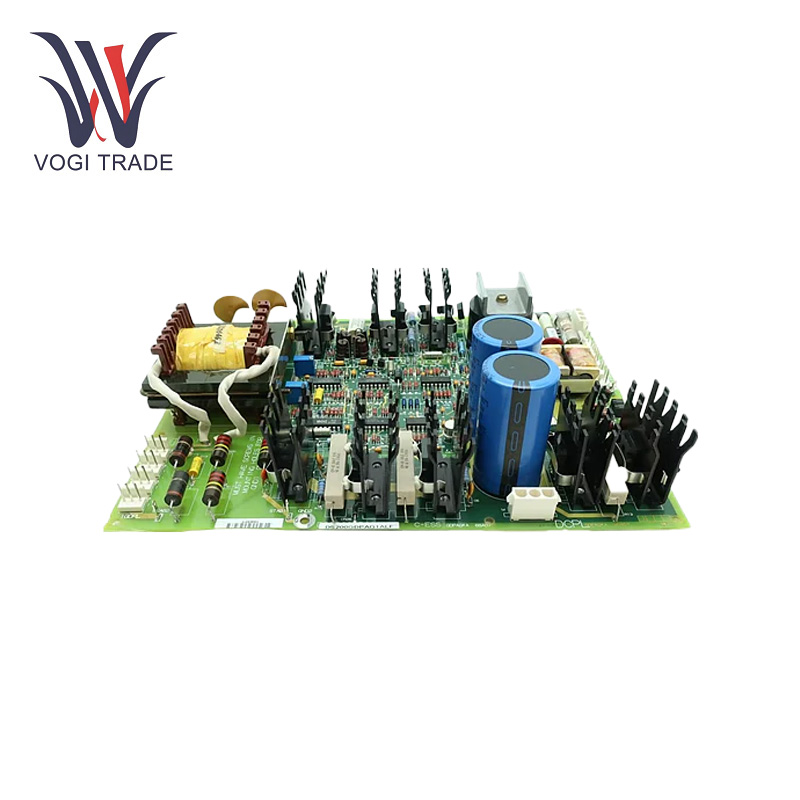

จีอี DS200GDPAG1ALF

พารามิเตอร์ทางเทคนิค

ช่วงแรงดันไฟฟ้าขาเข้า: 80-132V กระแสสลับ .

กำลังขับ: 600-700W.

ความถี่อินเวอร์เตอร์: 27กิโลเฮิรตซ์

ช่วงอุณหภูมิในการทำงาน: 0°C ถึง 60°C

จุดทดสอบ: มีจุดทดสอบ TP หลายจุดเพื่อการแก้ไขปัญหาและการดีบักที่ง่ายดาย

ขั้วต่อ: รวมขั้วต่อแบบแทงสองตัวและขั้วต่อ GX PL สี่ตัว ขั้วต่อแบบแทงสามารถใช้เป็นกราวด์กราวด์และอินพุตไปยังแบ็คเพลนส่วนประกอบควบคุม ขั้วต่อ GX PL ใช้เพื่อเชื่อมต่ออุปกรณ์หรือส่วนประกอบอื่นๆ

ลักษณะการทำงาน

Aสามารถความสามารถในการป้อนข้อมูล DC: การรองรับอินพุต AC และ DC ของ GE DS200GDPAG1ALF ทำให้สามารถรวมเข้ากับสถาปัตยกรรมแหล่งจ่ายไฟอุตสาหกรรมที่หลากหลาย

การแปลงพลังงานอย่างมีประสิทธิภาพ: อุปกรณ์ทำงานที่ความถี่สูง 27 kHZ ซึ่งช่วยให้สามารถแปลงพลังงานได้อย่างมีประสิทธิภาพ ดังนั้นเพื่อให้ได้กำลังเอาต์พุตที่เสถียรโดยมีไดรเวอร์บั๊กและวงจรเรียงกระแสอินพุต

วงจรป้องกันหลายตัว: GE DS200GDPAG1ALF มีวงจรป้องกันมากมาย เช่น วงจรอินเวอร์เตอร์กระแสเกิน, วงจรกระแสเกินเรกกูเลเตอร์, วงจรแรงดันเกิน P80, วงจรควบคุมแรงดันไฟฟ้าใต้วงจรแรงดัน, วงจรสัญญาณวิ่ง CVOK วงจรเหล่านี้ช่วยปกป้องบอร์ดจากสภาวะความผิดปกติต่างๆ และมีส่วนช่วยให้เกิดความน่าเชื่อถือและความทนทานของบอร์ด

วิธีการดำเนินการ

การติดตั้ง: GE DS200GDPAG1ALF สามารถติดตั้งบนแผ่นยึดไดรฟ์หรือในตู้ไดรฟ์

การเชื่อมต่อสายไฟ: เชื่อมต่อแหล่งจ่ายไฟเข้ากับขั้วต่อที่เกี่ยวข้องบนบอร์ด ตรวจสอบให้แน่ใจว่าขั้วต่อล็อคอยู่ ใช้สายไฟ AC เชื่อมต่อกับขั้วต่ออินพุต AC สำหรับอินพุต DC ให้เชื่อมต่อสายไฟ DC เข้ากับขั้วต่อที่เกี่ยวข้อง

การต่อลงดิน:เพื่อความปลอดภัยและการทำงานที่เหมาะสมของบอร์ดวางกราวด์ด้วยสกรูยึด 3 ตัว GND1, GND2, GND3

การกำหนดค่าและการตรวจสอบ: หากมี ให้กำหนดค่าบอร์ดโดยใช้ซอฟต์แวร์กำหนดค่าของระบบหรืออินเทอร์เฟซ ขณะใช้งาน ให้ตรวจสอบไฟ LED เป็นประจำเพื่อดูสถานะของบอร์ด หากคุณค้นพบสถานการณ์ที่ผิดปกติใดๆ ให้ฝึกแก้ไขจุดบกพร่องตามนั้น

พื้นที่ใช้งาน

กังหันไอน้ำเสริม ควบคุม: GE DS200GDPAG1ALF ใช้เพื่อควบคุมการจ่ายไฟและการประมวลผลสัญญาณของอุปกรณ์ที่เกี่ยวข้องกับการผลิตไฟฟ้าจากกังหันไอน้ำ โดยจะควบคุมการจัดการการจ่ายพลังงานและการควบคุมการประมวลผลสัญญาณสำหรับอุปกรณ์เสริมของกังหันไอน้ำเป็นพิเศษ รวมถึงปั๊มน้ำมันหล่อลื่นและปั๊มคอนเดนเสท รวมสิ่งนี้เข้ากับการควบคุมโหมดการทำงานที่หลากหลายเพื่อตอบสนองการทำงานของอุปกรณ์อย่างมีประสิทธิผลภายใต้กระบวนการที่ต้องเผชิญ ดังนั้นจึงรับประกันว่าเครื่องจักรทั้งหมดจะบรรลุข้อกำหนดด้านการทำงาน

ระบบไฟฟ้าแพลตฟอร์มนอกชายฝั่ง: ระบบจ่ายไฟบนแท่นขุดเจาะนอกชายฝั่งมีความซับซ้อนและจำเป็น มีการใช้งานที่หลากหลาย เช่น การควบคุมชุดเครื่องกำเนิดไฟฟ้าของแพลตฟอร์ม มันควบคุมเครื่องกำเนิดไฟฟ้าได้อย่างแม่นยำเพื่อเผชิญกับการเปลี่ยนแปลงในการร้องขอพลังงานของฮาร์ดแวร์ต่างๆ ในขั้นตอน โมดูลนี้ช่วยให้เอาท์พุตของเครื่องกำเนิดไฟฟ้าตอบสนองได้เร็วเพียงพอ เมื่ออุปกรณ์ขุดเจาะเริ่มหรือหยุด ซึ่งคุณมีความต้องการพลังงานเพิ่มขึ้นอย่างมาก

ระบบอัตโนมัติทางอุตสาหกรรม: สำหรับอุตสาหกรรมที่ใช้ความถี่สูงและแหล่งจ่ายไฟและการแปลงพลังงานที่เชื่อถือได้ GE DS200GDPAG1ALF สามารถนำไปใช้กับระบบควบคุมพลังงาน ไดรฟ์ และอุปกรณ์ไฟฟ้าอื่นๆ ได้ โดยให้แหล่งจ่ายไฟที่เสถียรและเชื่อถือได้เพื่อให้ระบบอัตโนมัติทำงานได้อย่างถูกต้อง
