จีอี DS200GDPAG1AHE

ยี่ห้อ: GE
คำอธิบาย: DS200GDPAG1AHE
สภาพ: ใหม่เอี่ยม
ใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COO
การรับประกัน: 1 ปี
จำนวนสินค้าคงคลัง: 1
เงื่อนไขการชำระเงิน: ที/ที
พอร์ตการจัดส่งสินค้า: เซียะเหมิน
DS200GDPAG1AHE คือแผงจ่ายไฟความถี่สูง 700W สำหรับระบบ GE Speedtronic Mark V ซึ่งให้แหล่งจ่ายไฟแยกหลายตัวสำหรับการควบคุมกังหันก๊าซ/กังหันไอน้ำและระบบกระตุ้น

ส่งคำถาม

รายละเอียดสินค้า

ผลิต	จีอี
หมายเลขรุ่น	DS200GDPAG1AHE
หมายเลขการสั่งซื้อ	DS200GDPAG1AHE
แคตตาล็อก	มาร์ค วี
ประเทศต้นกำเนิด	สหรัฐอเมริกา
รหัส HS	7326909000
มิติ	178 × 330 × 160 มม
น้ำหนัก	0.8 กก

ภาพรวมผลิตภัณฑ์

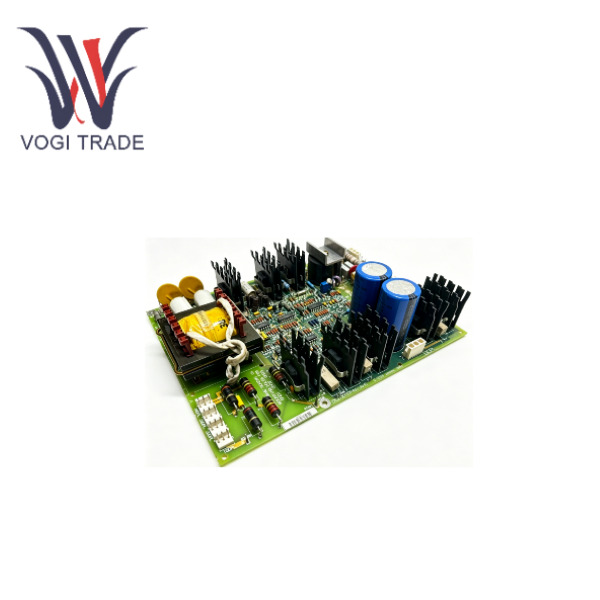

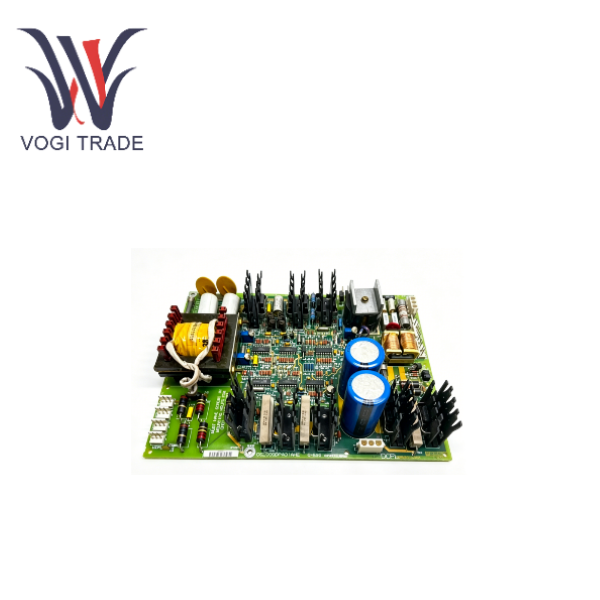

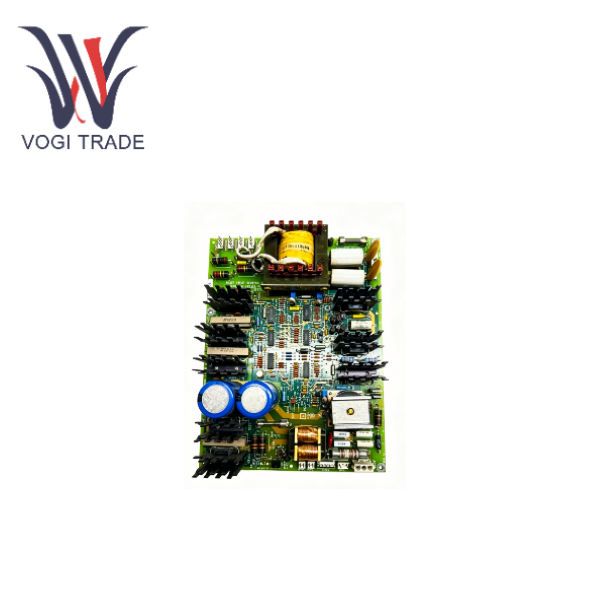

DS200GDPAG1AHE เป็นบอร์ดจ่ายไฟความถี่สูงที่พัฒนาโดย General Electric (GE) สำหรับระบบควบคุมกังหันก๊าซซีรีส์ Mark V Speedtronic ซึ่งทำหน้าที่เป็นส่วนประกอบสำคัญภายในซีรีส์ Mark V

ภายในระบบควบคุม Mark V บอร์ดนี้มีบทบาทสำคัญในการแปลงและจ่ายพลังงาน ยอมรับแหล่งจ่ายไฟอินพุตช่วงกว้าง 80–132 VAC หรือ 105–140 VDC; โดยใช้อินเวอร์เตอร์กึ่งเรโซแนนซ์ 27 kHz ภายในและวงจรควบคุมแรงดันไฟฟ้า โดยจะแปลงอินพุตนี้เป็นแหล่งจ่ายไฟควบคุม 120 VDC แหล่งจ่ายไฟเอาต์พุต 50 VAC และแหล่งพลังงานเสริม ดังนั้นจึงให้พลังงานในการทำงานแก่ส่วนประกอบของระบบ เช่น ตัวขับเกต IGBT และรีเลย์ บอร์ดมีความสามารถในการส่งกำลังเอาท์พุตที่ 600–700 W และ—ด้วยอินพุตทั้งหมดที่มีการแยกระบบไฟฟ้า—บอร์ดจึงสามารถทนทานต่อการรบกวนที่เกิดจากแรงดันไฟกระชากและการขัดจังหวะของพลังงานได้อย่างมีประสิทธิภาพ

ข้อดี

DS200GDPAG1AHE คือบอร์ดจ่ายไฟความถี่สูง 700W สำหรับระบบ GE Mark V

ข้อดีของมันคือความเข้ากันได้ของอินพุตในวงกว้าง การแยกและป้องกันการรบกวน ความเสถียรของพลังงานสูง การบำรุงรักษาและการวินิจฉัยที่ง่ายดาย และความน่าเชื่อถือระดับอุตสาหกรรม ข้อได้เปรียบหลัก: ความเข้ากันได้ของอินพุตกว้างเป็นพิเศษ รองรับอินพุตคู่ 80-132VAC หรือ 105-140VDC AC/DC เหมาะสำหรับสถานการณ์แหล่งจ่ายไฟต่างๆ ในโรงงานอุตสาหกรรม เช่น โรงไฟฟ้า โดยมีความเข้ากันได้สูง อินพุตทั้งหมดถูกแยกด้วยระบบไฟฟ้าเพื่อลดแรงดันไฟกระชาก ไฟกระชาก และความผันผวนของกริด ปกป้องการ์ดกระตุ้น การ์ดขับเคลื่อน และการ์ดควบคุมที่ตามมา ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีแม่เหล็กไฟฟ้าที่รุนแรง พลังงานสูงความถี่สูงที่เสถียรกำลังไฟ 700W, อินเวอร์เตอร์ความถี่สูง 27kHz, แหล่งจ่ายไฟควบคุมเอาต์พุต 120VDC/50VAC, ความสามารถในการรับน้ำหนักที่แข็งแกร่ง, ระลอกคลื่นขนาดเล็ก, การควบคุมอุณหภูมิที่มั่นคง การป้องกันที่สมบูรณ์แบบ, การวินิจฉัยที่ง่ายรวมการป้องกันแรงดันไฟฟ้าเกิน, กระแสเกินและการป้องกันไฟฟ้าลัดวงจร; มีช่อง LED 4 ช่องและไฟนีออน 2 ดวงบนบอร์ด ทำให้แหล่งจ่ายไฟหรือสถานะข้อผิดพลาดอื่นๆ ชัดเจนในทันที และทำให้สามารถระบุตำแหน่งปัญหาได้อย่างรวดเร็ว ความน่าเชื่อถือสูงระดับอุตสาหกรรมได้รับการออกแบบมาเป็นพิเศษสำหรับกังหันก๊าซ Mark V และระบบควบคุมกังหันไอน้ำและการกระตุ้น โดยมีการทำงานที่อุณหภูมิกว้างและอายุการใช้งานยาวนาน รองรับการทำงานอย่างต่อเนื่องในระยะยาวของหน่วยที่สำคัญ

การออกแบบการ์ดบอร์ดมาตรฐานแบบ Plug-and-Play และง่ายต่อการบำรุงรักษา สามารถใช้งานร่วมกันได้และสามารถเปลี่ยนได้กับ DS200GDPAG1A ของซีรีส์เดียวกัน อะไหล่เป็นแบบสากลและเปลี่ยนได้อย่างรวดเร็ว ช่วยลดเวลาหยุดทำงานและต้นทุนสินค้าคงคลัง

หลักการประยุกต์ใช้

1. สถานการณ์การใช้งานหลัก: ระบบควบคุมกังหันก๊าซ DS200GDPAG1AHE เป็นหนึ่งในองค์ประกอบหลักของซีรีส์ Speedtronic Mark V ของ General Electric การใช้งานที่สำคัญและใช้งานได้จริงที่สุดคือการติดตั้งในระบบควบคุมไฟฟ้า-ไฮดรอลิกของกังหันก๊าซและกังหันไอน้ำ ซึ่งทำหน้าที่เป็นการ์ดบอร์ด I/O หลักเพื่อให้แน่ใจว่ากังหันทำงานได้อย่างปลอดภัยและมั่นคง

2. ฟังก์ชั่นเฉพาะและการประมวลผลสัญญาณในการใช้งานจริง: ในตู้ควบคุมกังหันจริง การ์ดบอร์ดนี้มีบทบาทเป็น "ตัวแปลสัญญาณ" และ "ตัวปรับ" มีหน้าที่รับผิดชอบในการปรับขนาดและปรับสภาพสัญญาณอะนาล็อกจำนวนมากที่อ่านโดยบอร์ดเทอร์มินัลที่ติดตั้งบนแกน I/O (R1, R2 และ R3) สัญญาณจริงที่ได้รับการประมวลผลโดยเฉพาะ ได้แก่: การตรวจสอบตำแหน่งและสถานะที่สำคัญ: การประมวลผล LVDT หรืออินพุตหม้อแปลงดิฟเฟอเรนเชียลแบบแปรผันเชิงเส้น สำหรับการตรวจสอบตำแหน่งที่แม่นยำของวาล์วหรือแอคชูเอเตอร์ จัดการอินพุตการสั่นสะเทือนและตรวจสอบสภาวะการสั่นสะเทือนทางกลระหว่างการทำงานของกังหัน การตรวจสอบอุณหภูมิและความดัน: รับและประมวลผลอินพุตเทอร์โมคัปเปิล รวมถึงอินพุตอะนาล็อก 4-20mA เช่น สัญญาณแรงดันการไหลของน้ำมันเชื้อเพลิง และสัญญาณการตรวจจับแผงคอมเพรสเซอร์ การควบคุมไดรฟ์และเอาต์พุต: รับผิดชอบการควบคุมเอาต์พุตของเซอร์โววาล์ว เอาต์พุตไดรเวอร์รีเลย์ และอินพุตพัลส์ ฯลฯ

3. การประยุกต์ใช้ปฏิสัมพันธ์ของระบบและการสื่อสาร ในสถาปัตยกรรมภายในของระบบควบคุม DS200GDPAG1AHE ยังทำหน้าที่เป็นสะพานข้อมูล: การส่งข้อมูลหลัก: สัญญาณมอดูเลตจะถูกเขียนลงในบอร์ด STCA ผ่านทางตัวเชื่อมต่อ 3PL จากนั้นจึงส่งไปยังคอร์บัส ปฏิสัมพันธ์ระหว่างเครื่องกำเนิดและสัญญาณเส้น: ผ่านตัวเชื่อมต่อ JE เครื่องจะสื่อสารกับบอร์ด TCQC ซึ่งรับผิดชอบในการส่งและรับสัญญาณที่เกี่ยวข้องจากเครื่องกำเนิดและสาย
