ยี่ห้อ: GEคำอธิบาย: บอร์ดจ่ายไฟความถี่สูงสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 7เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินGE DS200GDPAG1AGD มีวงจรป้องกันหลายวงจร เช่น วงจรกระแสเกินของอินเวอร์เตอร์และวงจรกระแสเกินของตัวควบคุม เพื่อให้มั่นใจว่าการทำงานปลอดภัยและเชื่อถือได้
| ผลิต |
จีอี |
| หมายเลขรุ่น |
DS200GDPAG1AGD |
| หมายเลขการสั่งซื้อ |
DS200GDPAG1AGD |
| แคตตาล็อก |
มาร์ค วี |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
30 ซม.* 25 ซม. * 10 ซม |
| มิติการบรรจุ |
32 ซม.* 17 ซม. * 12 ซม |
| น้ำหนัก |
1.5กก |
พารามิเตอร์ทางเทคนิค
| หมวดหมู่พารามิเตอร์ |
คำอธิบาย |
| รุ่นสินค้า |
DS200GDPAG1AGD |
| ชื่อสินค้า |
รางปลั๊กไฟ GDPA |
| ระบบ |
ไดรฟ์ AC แรงดันไฟฟ้าปานกลางซีรีส์ GE Innovation (2300V, 18-Pulse) |
| สถานที่ติดตั้ง |
ชิ้นส่วนประกอบ "เบ็ดเตล็ด" ในตู้ควบคุม |
| 32 ซม.* 17 ซม. * 12 ซม |
ให้กำลังงานกับตู้คอนโทรลต่างๆในตู้คอนโทรล (Rack) |
| ส่วนประกอบที่เกี่ยวข้อง |
ที่เกี่ยวข้องกับตัวเลือก "Ride-Thru" คู่มือจะกล่าวถึงตัวเก็บประจุ (CRT1,2) และตัวต้านทาน (RPCRT, RBRT1) ที่เกี่ยวข้อง |

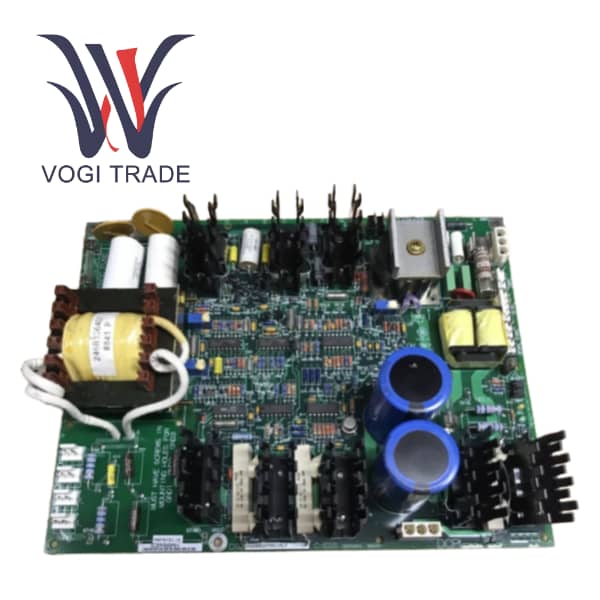

DS200GDPAG1AGD เป็นแผงวงจรพิมพ์หลัก (PWB) ในระบบไดรฟ์ AC แรงดันไฟฟ้าปานกลางซีรีส์ General Electric (GE) Innovation ™ แผงวงจรนี้ในฐานะส่วนประกอบของโมดูลจ่ายไฟในตู้ควบคุม มีหน้าที่หลักในการจัดหาแหล่งจ่ายไฟที่เสถียรและเชื่อถือได้สำหรับระบบควบคุมของผู้ขับขี่
ฟังก์ชั่นหลัก
GE DS200GDPAG1A การกระจายและการจัดการพลังงาน จัดเตรียมแหล่งจ่ายไฟ DC หรือ AC ที่จำเป็นสำหรับแผงวงจรและโมดูลอื่นๆ ภายในตู้ควบคุม
ความเสถียรของระบบของ GE นั้นเชื่อถือได้และสามารถรับประกันการจ่ายไฟที่เสถียรสำหรับส่วนประกอบหลัก เช่น ตรรกะการควบคุมไดรฟ์ โมดูล I/O และอินเทอร์เฟซการสื่อสาร
ในแง่ของการป้องกันข้อผิดพลาด สามารถจัดเตรียมกลไกการป้องกันกระแสเกินและแรงดันไฟฟ้าเกินได้เพื่อเพิ่มความน่าเชื่อถือของระบบ
สถานการณ์การใช้งาน
บอร์ดควบคุมนี้ใช้กันอย่างแพร่หลายในไดรฟ์ AC แรงดันไฟฟ้าปานกลางแบบไม่รีเจนเนอเรชั่น 2300V 18 พัลส์ของ GE Innovation และเหมาะสำหรับสถานการณ์การใช้งานทางอุตสาหกรรมต่อไปนี้:
การควบคุมความเร็วของพัดลมและปั๊ม
ระบบขับเคลื่อนเครื่องจักรกลหนัก เช่น คอมเพรสเซอร์และสายพานลำเลียง
สภาพแวดล้อมทางอุตสาหกรรม เช่น การทำเหมือง โลหะวิทยา และการบำบัดน้ำ
ความน่าเชื่อถือสูงของ GE DS200GDPAG1AGD สะท้อนให้เห็นในการใช้ส่วนประกอบระดับอุตสาหกรรม ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง
การออกแบบแบบแยกส่วนทำให้การติดตั้ง การเปลี่ยน และการบำรุงรักษาทำได้สะดวก
ความเข้ากันได้ที่แข็งแกร่งของระบบ GE ได้รับการบูรณาการอย่างลงตัวกับชุดระบบควบคุมการขับเคลื่อนที่เป็นนวัตกรรมใหม่
มาตรฐานของบอร์ดนี้เป็นไปตามข้อกำหนดการออกแบบภายในของ GE และมาตรฐานความปลอดภัยของอุตสาหกรรม
ข้อดีและข้อเสีย
ข้อดี
เนื่องจากเป็นบอร์ดฟังก์ชันที่ออกแบบอย่างอิสระโดย GE DS200GDPAG1AGD จึงเข้ากันได้อย่างสมบูรณ์แบบกับสถาปัตยกรรมฮาร์ดแวร์และระบบซอฟต์แวร์ของซีรีส์ไดรฟ์ที่เป็นนวัตกรรมใหม่ ทำให้มั่นใจได้ถึงความน่าเชื่อถือสูงและประสิทธิภาพที่เหมาะสมที่สุดของทั้งระบบ
คู่มือนี้เน้นย้ำว่าไดรเวอร์นี้สามารถทำงานได้อย่างเสถียรในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง (เช่น อุณหภูมิในการทำงาน 0-40°C และความชื้น 5-95%) ในฐานะโมดูลพลังงานหลัก บอร์ด GDPA ใช้ส่วนประกอบและการออกแบบระดับอุตสาหกรรมเพื่อให้มั่นใจว่าการทำงานจะปราศจากปัญหาในระยะยาว ฟังก์ชัน "Ride-Thru" ที่ติดตั้งใน DS200GDPAG1AGD บ่งชี้ความสามารถในการทนต่อไฟฟ้าดับชั่วขณะ จึงช่วยเพิ่มความพร้อมใช้งานของระบบโดยรวม
บอร์ดการ์ดมีการออกแบบโมดูลาร์ ผู้ปฏิบัติงานสามารถเปลี่ยนส่วนประกอบได้อย่างรวดเร็วโดยอ้างอิงจากกระบวนการโดยละเอียดในบทที่ห้า "คำแนะนำในการเปลี่ยนส่วนประกอบ" กระบวนการนี้ครอบคลุมขั้นตอนต่างๆ เช่น การป้องกันไฟฟ้าสถิต การถอด และการคลายตัวยึด ซึ่งช่วยลดเวลาหยุดทำงานได้อย่างมีประสิทธิภาพ
ข้อเสีย
DS200GDPAG1AGD เปิดตัวในปี 1997 แม้ว่าอุปกรณ์อุตสาหกรรมจะมีเสถียรภาพในระยะยาว แต่เทคโนโลยีพาวเวอร์ซัพพลายที่แสดงโดยการ์ดบอร์ดนี้ (เช่น ประสิทธิภาพ ความหนาแน่นของพลังงาน การออกแบบการกระจายความร้อน ฯลฯ) อาจไม่ดีเท่ากับผลิตภัณฑ์พาวเวอร์ซัพพลายรุ่นล่าสุดในปัจจุบันอีกต่อไป
การกำหนดค่า การวินิจฉัย และการบำรุงรักษาต้องใช้ความรู้อย่างลึกซึ้งเกี่ยวกับผลิตภัณฑ์ ซึ่งเป็นเรื่องยากสำหรับบุคลากรทั่วไปที่จะจัดการได้ ผู้ใช้พึ่งพาเอกสารทางเทคนิคของ GE (เช่น คู่มือนี้) และบริการสนับสนุนทางเทคนิคของโรงงานเป็นอย่างมาก (สำหรับข้อมูลการติดต่อ โปรดดูส่วนที่ 1-5 ของคู่มือนี้)
