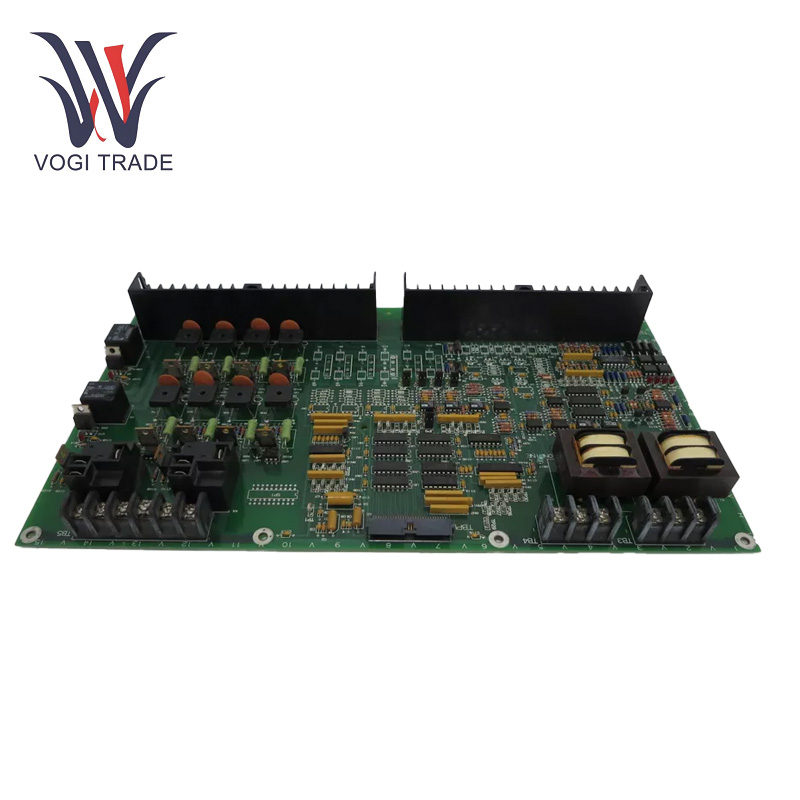

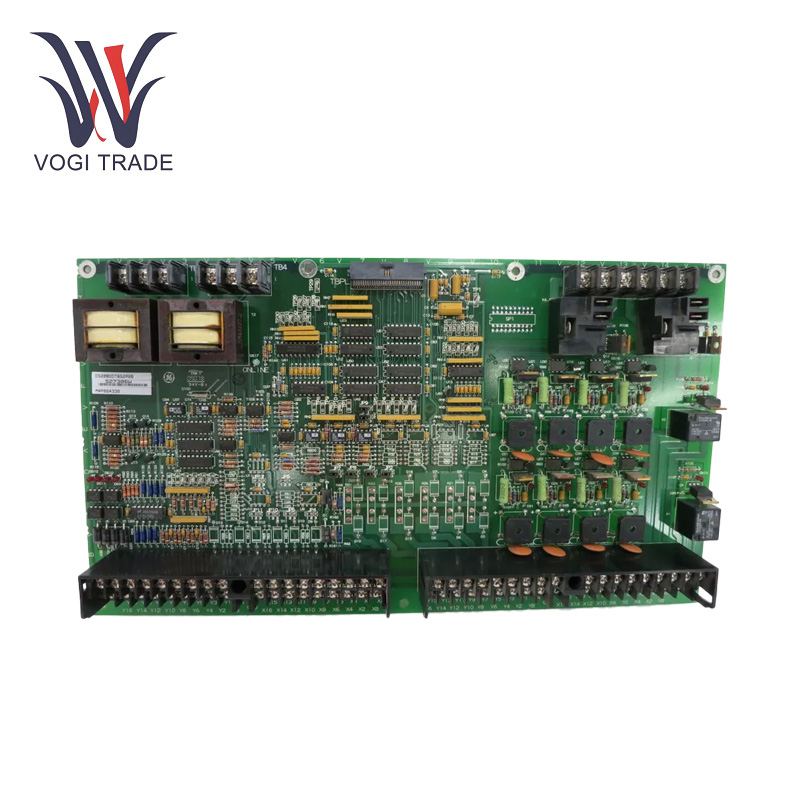

GE DS200DDTBG2ABB

พารามิเตอร์การทำงาน

พารามิเตอร์แรงดันไฟฟ้า: สามารถตอบสนองต่อ 24 - 250 VDC / 24 - 230 VAC ที่ 60 Hz หรือ 125 - 230 VAC ที่ 50 Hz

อินพุต AC แรงดันไฟฟ้าสูง: 2

อินพุตสัญญาณปัจจุบันสูง: 6

อินพุตสัญญาณปัจจุบันต่ำ: 3

อินพุตลูปปัจจุบัน 4-20 mA: มากถึง 2

อินพุตแรงดันไฟฟ้าที่ไม่ได้กำหนด: มีอยู่

เอาต์พุตอะนาล็อกบัฟเฟอร์: 4

4-20 ma ปัจจุบัน outputs: 2

อินพุต/เอาต์พุตดิจิตอล: 16

พารามิเตอร์แรงดันไฟฟ้า: สามารถตอบสนองต่อ 24 - 250 VDC / 24 - 230 VAC ที่ 60 Hz หรือ 125 - 230 VAC ที่ 50 Hz

ช่วงอุณหภูมิ:คือ 0 ถึง 50 ºC

ฟังก์ชั่นผลิตภัณฑ์

การจัดการสัญญาณ I/O: GE DS200DDTBG2ABB เป็นโหลดบอร์ด I/O เสริม I/O บอร์ด I/O บอร์ดการจ้างงานจำนวนมากของสายริบบิ้นความหนาแน่นสูง - เชื่อมต่อเพื่อเชื่อมต่อแบบจำลองอื่น ๆ สิ่งนี้ช่วยให้ลิงก์สามารถย้ายสัญญาณอินพุตและเอาต์พุตประเภทใดก็ได้จากองค์ประกอบหนึ่งไปยังอีกส่วนหนึ่งในระบบควบคุม นอกจากนี้ยังเชื่อมต่อกับ DS200ADMA analog - TO - บอร์ดตัวเลือกดิจิตอลในระบบควบคุม LS2100 สำหรับสัญญาณ I/O เสริม

การปรับสภาพสัญญาณและการแยก: GE DS200DDTBG2ABB สเกลบัฟเฟอร์เงื่อนไขและสัญญาณแยก สิ่งนี้มีประโยชน์เนื่องจากมันแปลสัญญาณของระบบสิ่งแวดล้อม - สัญญาณระดับเป็นรูปแบบที่ระบบ DSP สามารถเข้าใจได้ ตัวอย่างเช่นในสภาพแวดล้อมอุตสาหกรรมสัญญาณอะนาล็อกที่สร้างโดยเซ็นเซอร์ต่าง ๆ จะต้องมีการปรับสภาพแบบอะนาล็อกก่อนที่จะสามารถประมวลผลได้โดยชิ้นส่วนดิจิตอล

หลาย inpUT และประเภทเอาต์พุต: 31 อินพุตดิจิตอลและเอาต์พุตดิจิตอล 33 รายการ, 8 เอาต์พุตแบบอะนาล็อกอินพุตดิจิตอลสามารถรับสัญญาณไบนารี -สถานะจากสวิตช์หรือเซ็นเซอร์และเอาต์พุตดิจิตอลสามารถขับเคลื่อนรีเลย์และโซลินอยด์ 8 เอาต์พุตอะนาล็อกที่ใช้ในการให้สัญญาณอย่างต่อเนื่อง - สัญญาณตัวแปรสำหรับการควบคุมแอคทูเอเตอร์หรือสำหรับการตรวจสอบเซ็นเซอร์แบบอะนาล็อก -

การติดตั้ง

ตัวเชื่อมต่อ - การเชื่อมต่อตาม:GE DS200DDTBG2ABB มีตัวเชื่อมต่อหกตัวที่แต่ละตัวมีฟังก์ชั่นและวิธีการเชื่อมต่อที่แตกต่างกัน 60 - PIN สูง - ส่วนหัวสายเคเบิลริบบิ้นความหนาแน่น TB5 ตัวเชื่อมต่อ TB5 เป็นขั้วต่อเทอร์มินัล 6 - ขั้วต่อและตัวยึด TB3 และ TB4 คือ 3 - แถบเทอร์มินัลตำแหน่งและแคลมป์ ขั้วต่อเทอร์มินัล - สตริปเหล่านี้มีประโยชน์สำหรับการเชื่อมต่อสายไฟหรือการเชื่อมต่อกับชิ้นส่วนคอมโพสิตอื่น ๆ ที่สามารถยึดได้ ดังนั้นตัวเชื่อมต่อ TB1 และ TB2 จึงอยู่ที่ 36 - ตำแหน่งตัวเชื่อมต่อสองแถวดังนั้นจึงได้รับสัญญาณจำนวนมากสำหรับระบบย่อยบางอย่าง

บันทึกการติดตั้ง: GE DS200DDTBG2ABB มีไว้สำหรับการติดตั้งที่ด้านหลังของแผงควบคุมอุตสาหกรรมมาตรฐาน มีแนวโน้มว่าส่วนประกอบจะมีรูติดตั้งช่องหรือคุณสมบัติที่คล้ายกันที่ช่วยให้สามารถติดตั้งอย่างแน่นหนากับแผงด้วยสกรูหรือตัวยึดที่เหมาะสมอื่น ๆ นี่คือผลกระทบที่คณะกรรมการมีความเสถียรและไม่เสี่ยงที่จะเกิดความเสียหายในระหว่างการดำเนินการเนื่องจากการติดตั้งที่ไม่เหมาะสม

ช่วงแอปพลิเคชัน

ระบบควบคุมอุตสาหกรรม: ส่วนใหญ่ใช้ในระบบควบคุมเริ่มต้น LS2100 แบบคงที่ส่วนหนึ่งของระบบ GE Mark V ระบบควบคุมส่วนบุคคลเหล่านี้แพร่หลายในโรงไฟฟ้าการตั้งค่าอุตสาหกรรมโรงกลั่นโรงงานผลิตขนาดใหญ่ขนาดใหญ่เพื่อจัดการการทำงานของมอเตอร์ไฟฟ้าเครื่องกำเนิดไฟฟ้าและอุปกรณ์ไฟฟ้าสูงอื่น ๆ

ระบบอัตโนมัติ: GE DS200DDTBG2ABB สามารถใช้เพื่อเชื่อมต่อกับเซ็นเซอร์แอคทูเอเตอร์และตัวควบคุมอื่น ๆ เพื่อให้สายการผลิตเป็นประจำ ตัวอย่างเช่นยังสามารถทำหน้าที่เป็นตัวรับสัญญาณจากเซ็นเซอร์ซึ่งอาจใช้ในการตรวจสอบตำแหน่งหรือสถานะของชิ้นส่วนเครื่องจักรและผู้ส่งสัญญาณที่ส่งสัญญาณควบคุมไปยังแอคชูเอเตอร์เพื่อปรับการทำงานของเครื่องจักร

การแก้ไขปัญหา

การตรวจสอบภาพ: ตรวจสอบบอร์ดสำหรับสัญญาณที่มองเห็นได้ของความเสียหายหรือข้อบกพร่องเช่นส่วนประกอบที่ถูกไฟไหม้หรือร่องรอยที่แตก

ตรวจสอบการเชื่อมต่อ: ตรวจสอบให้แน่ใจว่าสายริบบิ้นและตัวเชื่อมต่อทั้งหมดติดตั้งอย่างถูกต้องและไม่สึกกร่อน

ชื่อเรื่อง: การตั้งค่าสวิตช์จัมเปอร์: เพื่อให้แน่ใจว่าสวิตช์จัมเปอร์ทั้งหมดได้รับการจัดตำแหน่งและกำหนดค่าอย่างเหมาะสมตามการตั้งค่าจากโรงงานหรือข้อกำหนดของแอปพลิเคชันเฉพาะ

การทดสอบสัญญาณ:ใช้จุดทดสอบสำหรับการทดสอบความสมบูรณ์ของสัญญาณและเพื่อยืนยันว่าทุกอย่างทำงานตามที่คาดไว้

ตัวบ่งชี้ LED: ตรวจสอบสถานะ LED สำหรับตัวบ่งชี้ความผิดพลาดหรือสถานะผิดปกติ
