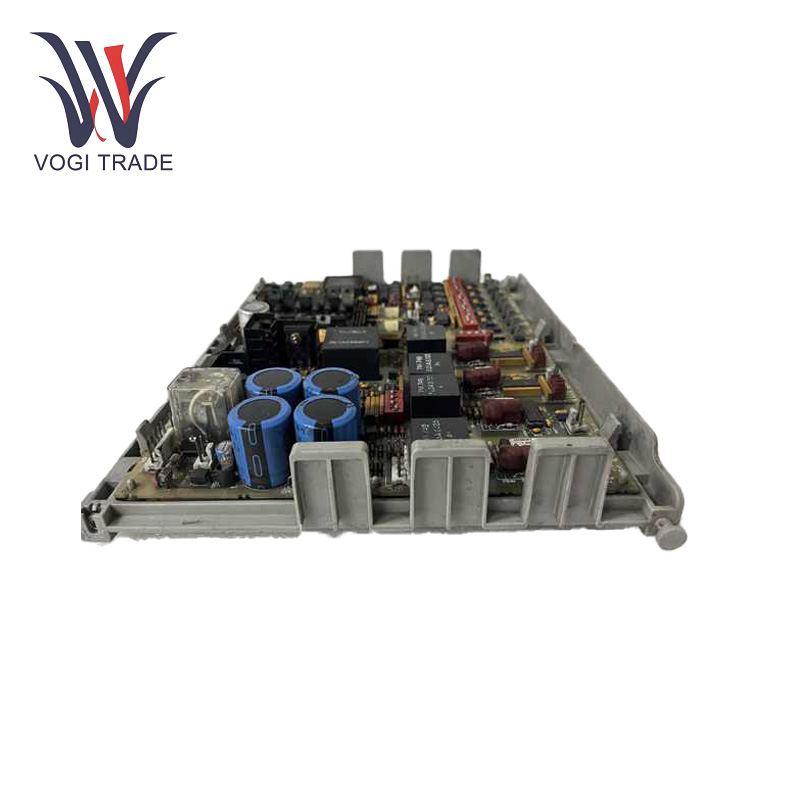

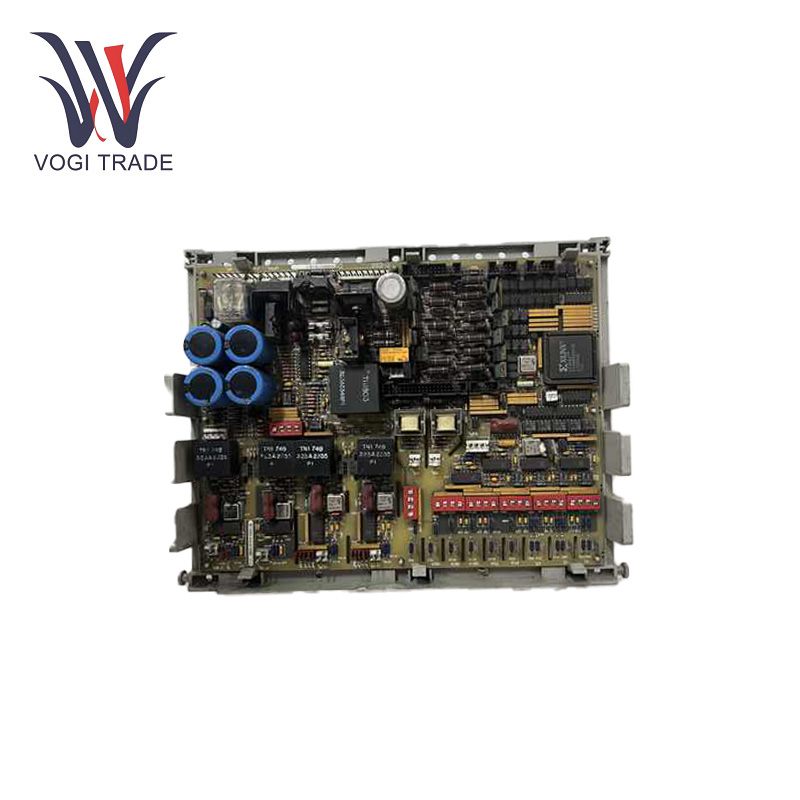

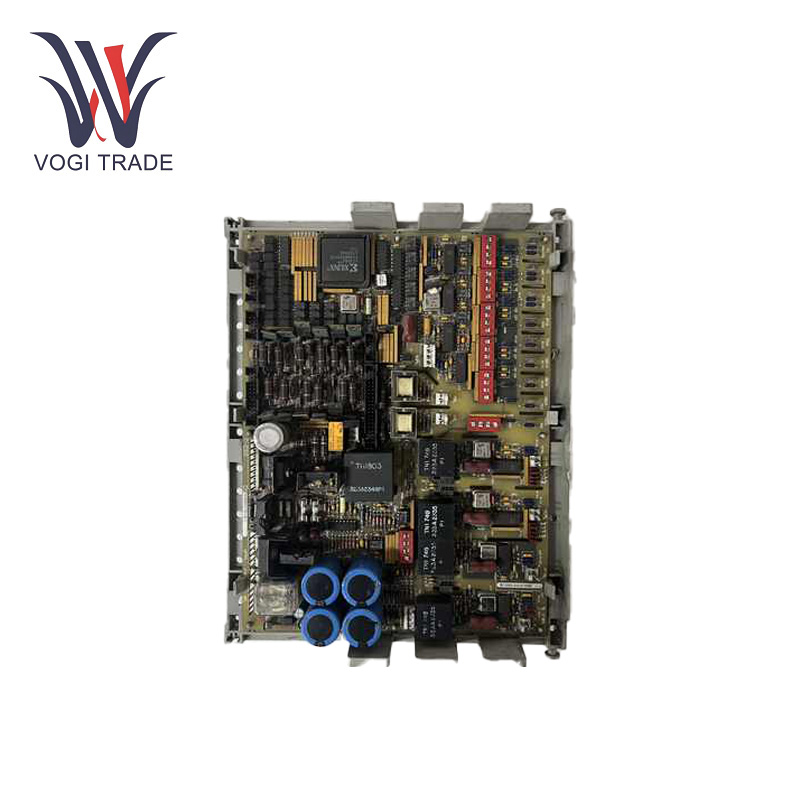

จีอี DS200DCFBG1BLC

พารามิเตอร์ทางเทคนิค

แรงดันไฟฟ้าขาเข้า:38VAC ถึง 115VAC

ความถี่อินพุต:0 ถึง 500kHz

แรงดันขาออก:24VDC.

กระแสไฟขาออก:5เอ

กำลังขับ:120W.

ช่วงอุณหภูมิในการทำงาน:0°ซ ถึง +60°ซ

ช่วงอุณหภูมิในการจัดเก็บ:-40°ซ ถึง +85°ซ

ความชื้น:5% ถึง 95% ไม่มีการควบแน่น

ระบบวงจร:ประกอบด้วยวงจรตรวจสอบ AC/DC วงจรจ่ายไฟระดับควบคุม วงจรจ่ายไฟกระตุ้นมอเตอร์ และวงจรขับเคลื่อน ฯลฯ ผู้ใช้สามารถกำหนดค่าจัมเปอร์ 12 ตัวและสวิตช์ Dip 7 ตัวเพื่อตอบสนองความต้องการภายนอก

ลักษณะการทำงาน

พาวเวอร์ซัพพลายอเนกประสงค์:GE DS200DCFBG1BLC สามารถรองรับอินพุตได้ตั้งแต่ 38 ถึง 115 VAC ที่ 0 ถึง 500 kHz โดยนำเสนออินพุตกำลังแรงดันไฟฟ้า DC ระดับการควบคุมทั้งหมดไปยังไดรฟ์ที่ติดตั้งสำหรับพัดลมระบายความร้อนในตู้

ระบบวงจรรวม:มีลูปตรวจสอบ AC และ DC, ลูปจ่ายไฟระดับควบคุม, ลูปกำลังสนามมอเตอร์, ลูปไดรเวอร์ทุกวัน GE DS200DCFBG1BLC สามารถติดตามสัญญาณของสายไฟ AC และมอเตอร์ DC หรือเครื่องกำเนิดไฟฟ้าได้หลากหลาย รวมถึงแต่ไม่จำกัดเพียงกระแสกระดองและแรงดันไฟฟ้า กระแสไฟในสนาม กระแสไฟของสายไฟ AC และขนาดและลำดับเฟสของแรงดันไฟฟ้าของสายไฟ AC

ฮาร์ดแวร์ที่กำหนดค่าได้:จัมเปอร์ 12 ตัวและสวิตช์ DIP 7 ตัวบนการ์ดช่วยให้สามารถกำหนดค่าการออกแบบให้ตรงกับความต้องการภายนอกเฉพาะได้

กลไกการป้องกันที่มีประสิทธิภาพ:GE DS200DCFBG1BLC มีระบบป้องกันการหยุดชะงักอย่างรุนแรงหรือการป้องกันไฟกระชากที่ทำงานด้วยฟิวส์สามตัวบนบอร์ด เพื่อป้องกันกระแสจากการหยุดชะงักอย่างรุนแรงบนบอร์ดและชุดขับเคลื่อนอัตโนมัติซีรีส์ Mark V ทั้งหมด

วิธีการดำเนินงาน

แทรก:เมื่อคำนึงถึงบอร์ดแล้ว ให้ใส่ GE DS200DCFBG1BLC ในตำแหน่งที่เกี่ยวข้องหรือยูนิตติดตั้ง  และตรวจสอบให้แน่ใจว่าวางอย่างแน่นหนา โปรดทราบว่าการชี้ทิศทางในการเชื่อมต่อบอร์ดจะช่วยป้องกันการติดตั้งที่ไม่ถูกต้อง การเชื่อมต่อสัญญาณสายไฟบนแผนที่ ตรวจสอบให้แน่ใจว่าหน้าสัมผัสนั้นปลอดภัย เพื่อไม่ให้หน้าสัมผัสหรือสัญญาณหลวม

การกำหนดค่า:ปรับจัมเปอร์สิบสองตัวและสวิตช์ดิปเจ็ดตัวที่ติดตั้งบนการ์ดตามความต้องการของแอปพลิเคชันเฉพาะและภายนอกเพื่อให้ตรงตามสภาพการทำงานที่แตกต่างกัน

ฟิลด์แอปพลิเคชัน

อุตสาหกรรมการผลิตไฟฟ้า:มีประโยชน์ใช้ในอุตสาหกรรมผลิตไฟฟ้าในระบบควบคุมของกังหันไอน้ำ กังหันก๊าซแบบเร็ว และเครื่องกำเนิดไฟฟ้า GE DS200DCFBG1BLC สามารถควบคุมเซอร์โวมอเตอร์กังหัน ตรวจสอบตำแหน่งเซ็นเซอร์และอัตราการไหล และการทำงานของอุปกรณ์เครื่องกำเนิดไฟฟ้าที่ปลอดภัยและมีประสิทธิภาพ

ระบบอัตโนมัติทางอุตสาหกรรม:สามารถใช้ในการควบคุมและตรวจสอบเซอร์โวมอเตอร์ เซ็นเซอร์ตำแหน่ง และมิเตอร์วัดการไหล ฯลฯ ในสายการผลิตระบบอัตโนมัติทางอุตสาหกรรม เช่น การผลิตยานยนต์ การแปรรูปทางกล และอุตสาหกรรมแปรรูปอาหาร ช่วยเพิ่มระดับระบบอัตโนมัติและประสิทธิภาพการผลิตของการผลิต เส้น.

ปิโตรเคมี:ในการผลิตปิโตรเคมี สามารถใช้ GE DS200DCFBG1BLC ในการควบคุมและตรวจสอบปั๊ม คอมเพรสเซอร์ และวาล์ว เพื่อให้มั่นใจในการควบคุมอุปกรณ์หลักที่แม่นยำ การทำงานที่ปลอดภัย ตลอดจนปรับปรุงเสถียรภาพและความน่าเชื่อถือของกระบวนการผลิต
