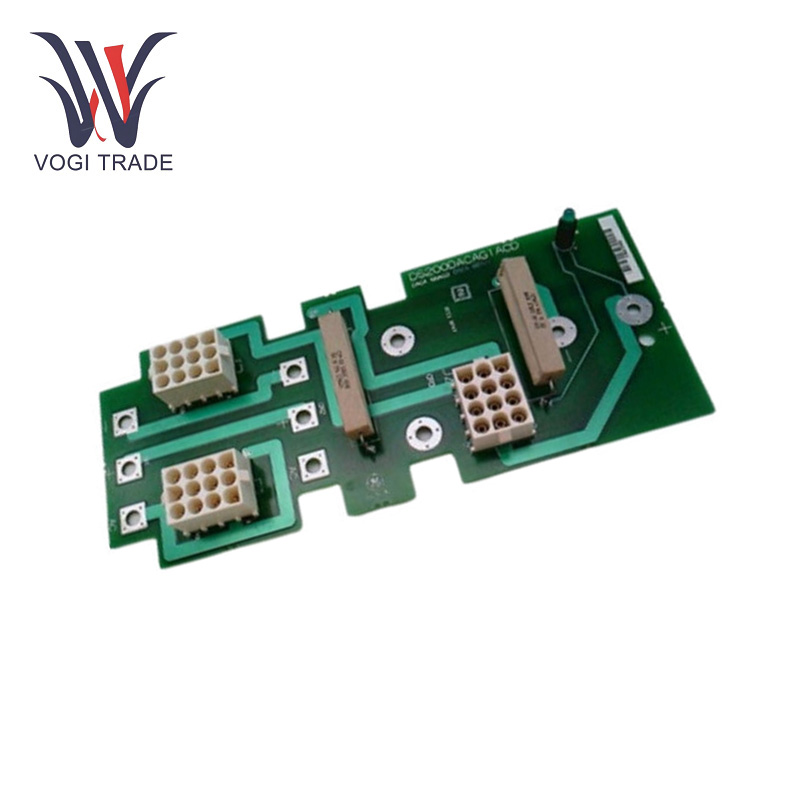

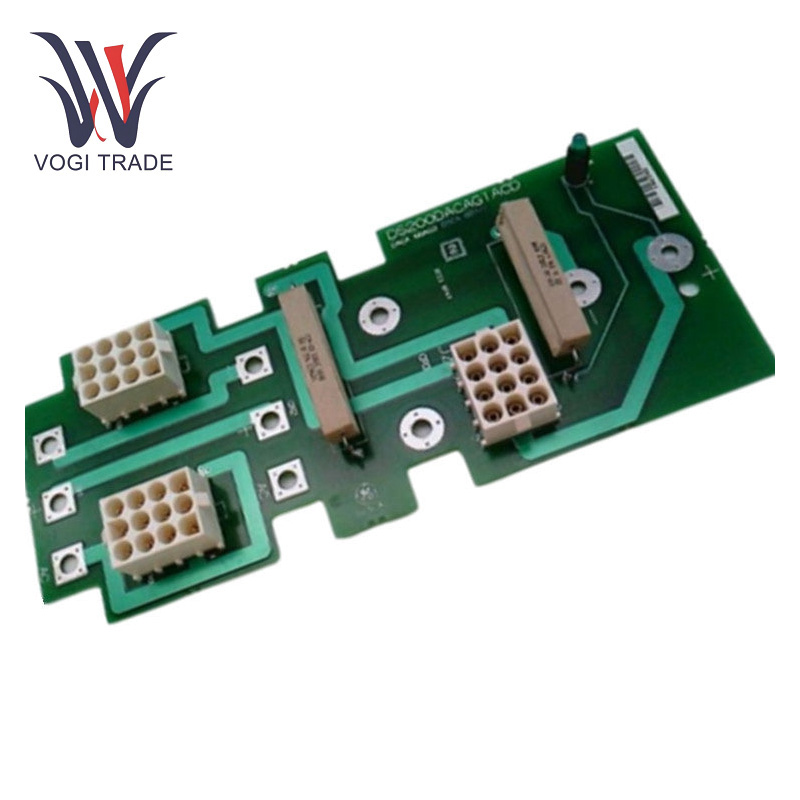

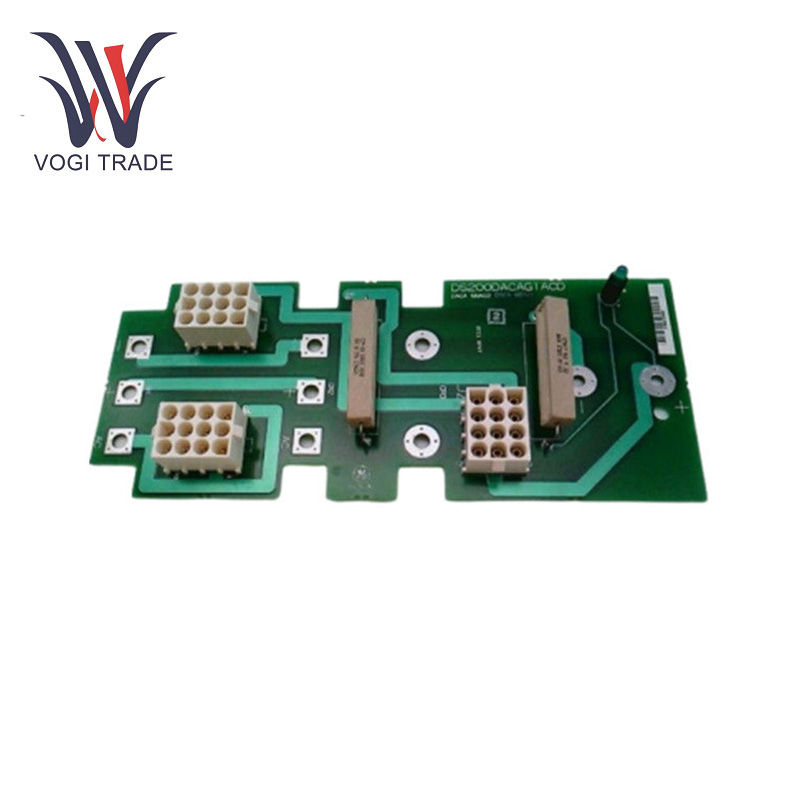

GE DS200DACAG1ACD

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าอินพุต: 105-132V AC

แรงดันเอาต์พุต: 90-145V DC

กระแสเอาต์พุตสูงสุด: 9.5 แอมป์

ช่วงอุณหภูมิการทำงาน:-30 ถึง 60 ° C

แรงดันไฟฟ้าระลอกคลื่น: แรงดันไฟฟ้ากระเพื่อมคือ 4 V P - P

คะแนนปัจจุบันเอาท์พุท:คะแนนปัจจุบันเอาต์พุตคือ 9.5 a dc

ฟังก์ชั่นผลิตภัณฑ์

การแปลงพลังงาน AC/DC: ฟังก์ชั่นหลักของ GE DS200DACAG1ACD คือทำหน้าที่เป็นโมดูลการแปลงพลังงาน AC/DC มันใช้วงจรเรียงกระแสบริดจ์แบบเต็ม - คลื่นสำหรับการแปลงพลังงานโดยเปลี่ยนกระแสสลับขาเข้ามาเป็นกระแสไฟฟ้าโดยตรงอย่างมีประสิทธิภาพ การแปลงนี้เป็นสิ่งจำเป็นสำหรับการเพิ่มพลังส่วนประกอบในระบบควบคุม GE Speedtronic ที่ต้องใช้พลังงาน DC

การจัดเก็บพลังงานในท้องถิ่น: การจัดเก็บพลังงานในท้องถิ่นพิเศษ คุณลักษณะการจัดเก็บพลังงานนี้ช่วยให้ระบบทำงานต่อไปได้ในระยะเวลาที่ จำกัด ในกรณีที่การสูญเสียพลังงานควบคุมให้การขับขี่ทางอ้อม - ผ่านที่ช่วยให้มันทำงานได้แม้ว่าพลังงานจะหายไป นี่เป็นสิ่งสำคัญเนื่องจากช่วยในการป้องกันไม่ให้ระบบควบคุมไม่บุบสลายประสบกับการสูญเสียข้อมูลและไม่ทำให้มั่นใจได้ว่าจะไม่มีการสลายการตั้งค่าทั้งหมดในการปลุกความล้มเหลวของพลังงานชั่วคราว

ความสามารถในการขนาน: GE DS200DACAG1ACD อนุญาตให้ขนานกันซึ่งมีประโยชน์เมื่อต้องการกระแสไฟที่มากขึ้น ด้วยการเชื่อมต่อโมดูล DS200DACAG1ACD หลายโมดูลในแบบคู่ขนานความสามารถในปัจจุบันของเอาท์พุทโดยรวมสามารถเพิ่มขึ้นเพื่อตอบสนองความต้องการของระบบพลังงานที่หิวมากขึ้น

การติดตั้ง

การติดตั้ง: GE DS200DACAG1ACD มีหลุมติดตั้งทั้งหมดสี่รูบนฐานซึ่งช่วยให้การติดตั้งง่ายบนเฟรมเวิร์กหรืออุปกรณ์ที่ต้องการ หลุมเหล่านี้สร้างคะแนนการจัดตำแหน่งสำหรับจุดยึดในการแข่งขันที่เกี่ยวข้อง

การเชื่อมต่อพลังงาน: อินพุต AC และเอาต์พุต DC ผ่านตัวเชื่อมต่อตำแหน่ง 12 - ตัวเชื่อมต่อการบินรวมอยู่ในอินพุตและเอาต์พุตของพลังงานดังนั้นจึงมั่นใจได้ว่าการเชื่อมต่อที่เสถียรและลดความเป็นไปได้ของการมีการเชื่อมต่อที่หลวมซึ่งส่งผลให้เกิดความล้มเหลวของพลังงาน

การเลือกอินพุต: ดังที่ได้กล่าวไว้ก่อนหน้านี้สำหรับการเลือกแรงดันไฟฟ้าอินพุตระหว่าง 115 V AC และ 230 V AC จะใช้สายเคเบิลภายในที่เชื่อมต่อกับ JTX1 หรือ JTX2 วิธีที่ง่าย แต่มีประสิทธิภาพนี้ช่วยให้ผู้ใช้สามารถกำหนดค่าโมดูลตามแหล่งจ่ายไฟที่มีอยู่

ช่วงแอปพลิเคชัน

ระบบควบคุม： GE DS200DACAG1ACD ส่วนใหญ่ใช้ในระบบควบคุม GE Speedtronic โดยเฉพาะจะถูกนำไปใช้เมื่อแหล่งพลังงานหลักสำหรับระบบควบคุมคือ 125 V DC โดยมีหรือไม่มีแบตเตอรี่ สามารถพบได้ในการใช้งานอุตสาหกรรมต่าง ๆ เช่นโรงไฟฟ้าซึ่งมีบทบาทสำคัญในการเพิ่มพลังให้กับระบบควบคุมของกังหัน ระบบควบคุมเหล่านี้ขึ้นอยู่กับพลังงาน DC ที่เสถียรโดย GE DS200DACAG1ACD เพื่อให้แน่ใจว่าการทำงานที่ปลอดภัยและปลอดภัยของกังหัน

การแก้ไขปัญหา

พลัง - ปัญหาที่เกี่ยวข้องs: หากไม่มีแรงดันเอาต์พุตให้ตรวจสอบแรงดันไฟฟ้าอินพุตก่อน ตรวจสอบว่าแรงดันไฟฟ้าอินพุตของช่วง 105 - 132 V AC และการเลือกแรงดันไฟฟ้าอินพุต 115 V AC หรือ 230 V AC ถูกตั้งค่าอย่างถูกต้องโดยการเชื่อมต่อสายเคเบิลภายในกับ JTX1 หรือ JTX2

ปัญหาความร้อนสูงเกินไป: หากโมดูลมีความร้อนสูงเกินไปให้ตรวจสอบอุณหภูมิสภาพแวดล้อมการทำงาน หากอุณหภูมิแวดล้อมสูงกว่า 60 ° C อาจทำให้โมดูลร้อนเกินไป จำเป็นต้องมีมาตรการระบายความร้อนเพิ่มเติมเช่นพัดลมหรืออ่างล้างจานความร้อน ไม่ควรมีการอุดตันรอบ ๆ โมดูลที่ทำให้เกิดการ จำกัด การไหลของการไหลเวียนของอากาศภายนอก

ปัญหาระลอกคลื่น: หากแรงดันไฟฟ้ากระเพื่อมที่สูงกว่าระลอกควรมีค่าเท่ากับน้อยกว่า 4 V P-P ตัวเก็บประจุตัวกรองเอาต์พุตอาจเป็นความผิดพลาด ตรวจสอบตัวเก็บประจุสำหรับอาการบวมการรั่วไหลหรือสัญญาณของความเสียหาย ตัวเก็บประจุควรถูกแทนที่ด้วยตัวเก็บประจุที่เหมาะสมหากพบว่ามีข้อบกพร่องในสิ่งที่มีอยู่ นอกจากนี้ผู้ใช้จะต้องจัดหาตัวกรองอินพุตเพื่อลดกระแสฮาร์มอนิก ในสถานการณ์เช่นนี้ตัวกรองอินพุตอาจมีความผิดพลาด ความล้มเหลวของตัวกรองอินพุตจะนำไปสู่การระลอกคลื่นที่คล้ายกันมากเกินไป
