จีอี DS200CTBAG1ACC

พารามิเตอร์การทำงาน

แรงดันไฟฟ้าขาเข้า: 24V DC.

ระยะเวลาปฏิบัติการช่วงอุณหภูมิ: -28°C ถึง 55°C

ขั้วต่อ: 8pl stca บอร์ด ionet ตัวเชื่อมต่อสัญญาณ, jaa tcca บอร์ดเอาต์พุตสัญญาณตัวเชื่อมต่อ, jai corebus ตัวเชื่อมต่อ, jaj corebus ตัวเชื่อมต่อ, jbb tcca บอร์ดแกนแรงดันไฟฟ้าและปัจจุบันตัวเชื่อมต่อสัญญาณ, jee stca บอร์ด corebus ตัวเชื่อมต่อ, jpd tcpd บอร์ด power สัญญาณตัวเชื่อมต่อ, jx tcda บอร์ด ionet ขั้วต่อสัญญาณ

พอร์ต: พอร์ตอนุกรม RS-232 มีพอร์ตอนุกรมการเชื่อมต่อ D-shell 9 พินสำหรับการวินิจฉัย TIMN บนการ์ด

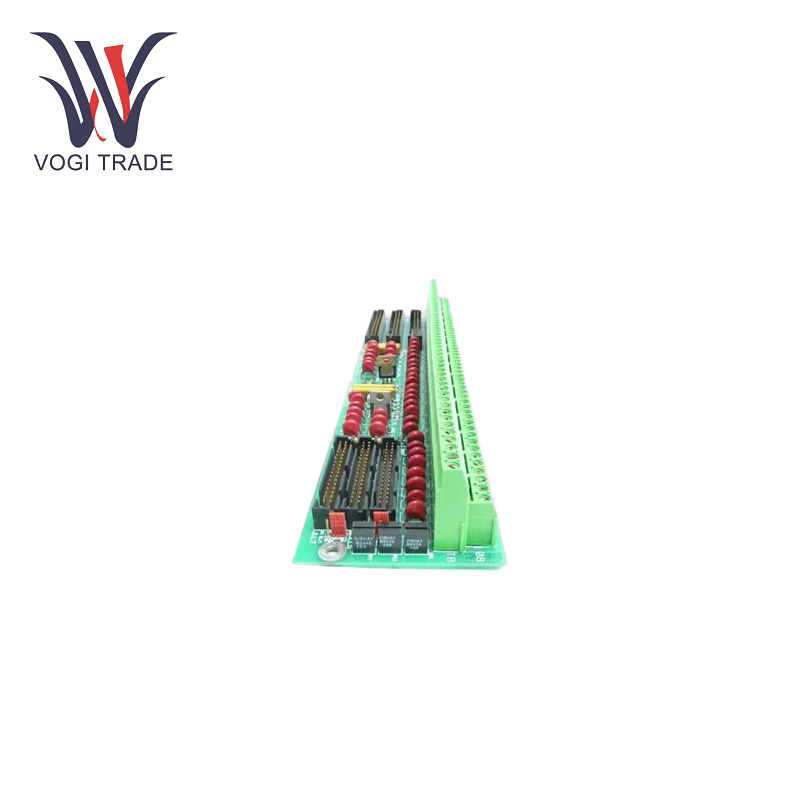

ความละเอียดไอสเตอร์ ตัวเก็บประจุ และไดโอด: บนบอร์ดมีวาริสเตอร์สีแดงทั้งหมด 23 ตัว ไดโอด 7 ตัว และตัวต้านทานหลายตัว

คณะกรรมการคุณอี:บอร์ดมีขนาดมาตรฐาน 6.25 x 4.25 ซึ่งสามารถติดตั้งและรวมเข้ากับระบบได้อย่างง่ายดาย

คุณสมบัติผลิตภัณฑ์

ประเภทอะนาล็อกจบ: เนื่องจากโมดูลเทอร์มินัลแอนะล็อก มันถูกใช้เป็นบอร์ดเทอร์มินัลสำหรับตัวประมวลผลข้อมูลสากลในระบบ GE Mark V Speedtronic โดยจะยุติสัญญาณอะนาล็อกจากเซ็นเซอร์และแอคทูเอเตอร์ของระบบ และรักษาความสมบูรณ์ของการส่งผ่านและการประมวลผลสัญญาณ

คอมการสื่อสาร: GE DS200CTBAG1ACC มีลิงก์สำหรับโปรเซสเซอร์ไอโอเน็ตและอาร์คเน็ต ตัวเชื่อมต่อสัญญาณไอโอเน็ตของบอร์ด jx tcda จะส่งสัญญาณไอโอเน็ตเมื่อสัญญาณไอโอเน็ตเชื่อมต่อกับบอร์ด 8pl stca

Pการส่งสัญญาณ: ขั้วต่อสัญญาณไฟของบอร์ด jpd tcpd มีหน้าที่รับผิดชอบในการส่งเอาต์พุตสัญญาณไฟ 24V DC โดยบอร์ด tcpd เพื่อจัดหาแหล่งจ่ายไฟและการจ่ายไฟสำหรับบอร์ดและส่วนประกอบเทอร์มินัลอื่น ๆ

จัมเปอร์: มีจัมเปอร์ฮาร์ดแวร์บางตัวบนบอร์ดที่สามารถเคลื่อนย้ายได้ด้วยตนเอง รวมถึง bj1-bj14 และ bj15 จัมเปอร์เหล่านี้อนุญาตให้อินพุต neg ของอินพุต ma ที่สอดคล้องกันสามารถเชื่อมต่อกับ dcom และ dcom สามารถเชื่อมต่อกับพอร์ตการตรวจสอบ RS-232 ซึ่งได้รับการระบุโดยแผ่นทองแดงธรรมดาที่ห่อด้วยแผ่นซิลค์สกรีนสี ทำให้สามารถกำหนดค่าแอปพลิเคชันที่แตกต่างกันได้

ขอบเขตการสมัคร

การผลิตกระแสไฟฟ้า: GE DS200CTBAG1ACC ควบคุมกังหันก๊าซ ไอน้ำ และกังหันลมในโรงไฟฟ้า สามารถรับและประมวลผลสัญญาณอะนาล็อกจากเซ็นเซอร์ต่างๆ ได้อย่างแม่นยำ รวมถึงเซ็นเซอร์อุณหภูมิ เซ็นเซอร์ความดัน เซ็นเซอร์ความเร็ว ฯลฯ เพื่อให้มั่นใจว่ากังหันไอน้ำและกระบวนการผลิตไฟฟ้าทำงานอย่างปลอดภัยและมีประสิทธิภาพ

น้ำมันและก๊าซ: GE DS200CTBAG1ACC ใช้ในระบบควบคุมของปั๊ม คอมเพรสเซอร์ และอุปกรณ์อื่นๆ ในกระบวนการสำรวจและผลิตน้ำมันและก๊าซ การรับและประมวลผลสัญญาณอะนาล็อกจากเซ็นเซอร์ แอคทูเอเตอร์ ฯลฯ เพื่อให้มั่นใจในการทำงานปกติและความปลอดภัยของอุปกรณ์

ปิโตรเคมี: ในกระบวนการอุปกรณ์ปิโตรเคมี สามารถรับและประมวลผลสัญญาณอะนาล็อกจากระบบควบคุม เช่น เครื่องปฏิกรณ์และหอกลั่น ควบคุมและตรวจสอบกระบวนการผลิตได้อย่างแม่นยำ และปรับปรุงประสิทธิภาพการผลิตและคุณภาพของผลิตภัณฑ์
