จีอี DS200DCFBG1BNC

Brand: GE
Description: POWER SUPPLY BOARD
Condition: Brand New
Certificate: COO TEST REPORT WARRANTY LETTER
Warranty: 1 year
Inventory Qty: 7
Payment Term: T/T
Shipping Port: Xiamen

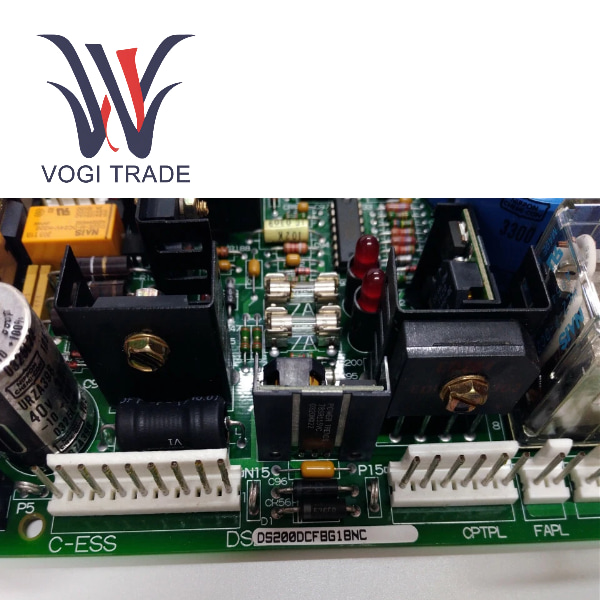

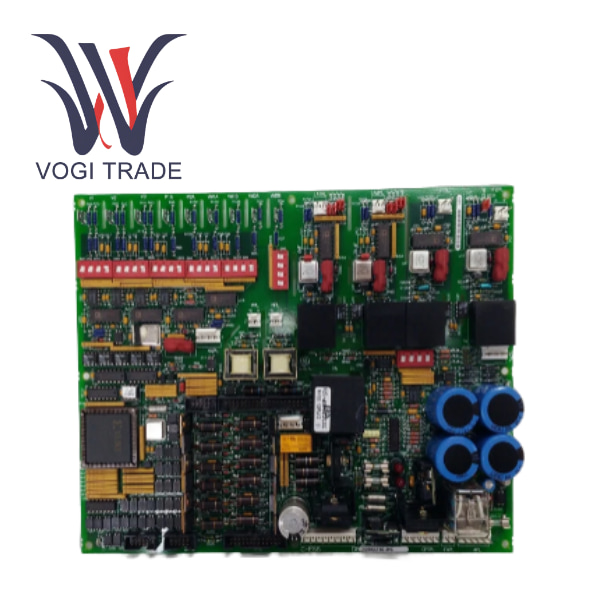

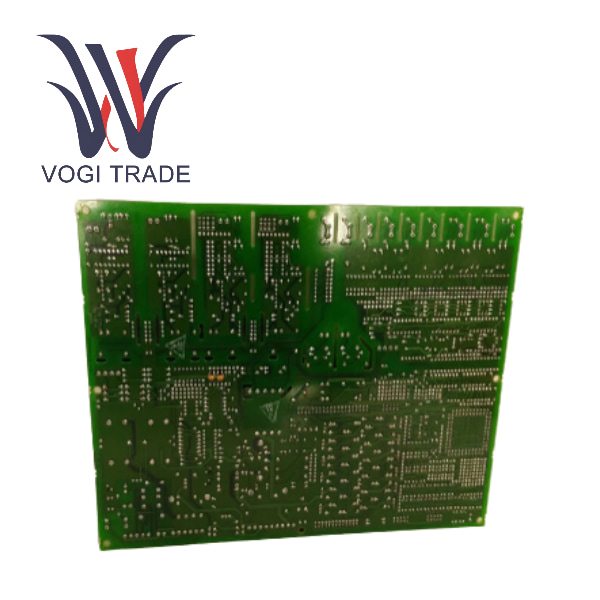

GE DS200DCFBG1BNC is a power supply and feedback control board for GE industrial drive systems (such as the DC2000 and EX2000).

ส่งคำถาม ดาวน์โหลด PDF

รายละเอียดสินค้า

ผลิต	จีอี
หมายเลขรุ่น	DS200DCFBG1BNC
หมายเลขการสั่งซื้อ	DS200DCFBG1BNC
แคตตาล็อก	มาร์ค วี
ประเทศต้นกำเนิด	สหรัฐอเมริกา
รหัส HS	8479909090
มิติ	35 ซม.* 35 ซม. * 5 ซม
มิติการบรรจุ	37ซม.37ซม.7ซม
น้ำหนัก	1.5กก

ภาพรวมผลิตภัณฑ์

DS200DCFBG1BNC เป็นโมดูลประมวลผลกำลังและป้อนกลับหลักสำหรับระบบควบคุมอุตสาหกรรมของ General Electric (GE) ออกแบบมาเป็นพิเศษสำหรับไดรฟ์ซีรีส์ DC2000 และ EX2000 การ์ดบอร์ดนี้รวมเอาต์พุตกำลังหลายช่องสัญญาณ การรับและแปลงสัญญาณ ไดรฟ์อุปกรณ์และฟังก์ชันการป้องกันระบบ และเป็นองค์ประกอบสำคัญเพื่อให้แน่ใจว่าระบบขับเคลื่อนทางอุตสาหกรรมทำงานได้อย่างเสถียร เวอร์ชัน G1BNC ได้ปรับปรุงความเข้ากันได้อย่างมีนัยสำคัญโดยการปรับฮาร์ดแวร์และฟังก์ชันให้เหมาะสม ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงมากขึ้น

ฟังก์ชั่นหลัก

การจัดการพลังงานหลายช่องสัญญาณประสิทธิภาพสูง

แปลงอินพุต 38V AC หรือ 24V DC เป็นแรงดันไฟฟ้า +5V, ±15V และ ±24V DC ที่มีการควบคุมตามที่ระบบควบคุมกำหนด และจ่ายไฟ AC 115V สำหรับพัดลมแชสซี

เอาต์พุตกำลังทั้งหมดมีการป้องกันกระแสเกินและการลัดวงจร (ผ่านฟิวส์ FU1-FU3) เพื่อให้มั่นใจถึงความปลอดภัยของแหล่งจ่ายไฟของระบบ

การตรวจสอบสัญญาณและการตอบรับที่แม่นยำ

การรับวงจรออสซิลเลเตอร์ควบคุมแรงดันไฟฟ้า (VCO) แบบเรียลไทม์

สัญญาณแรงดันไฟฟ้า/กระแสไฟ AC

แรงดันบริดจ์ดีซีและแรงดันมอเตอร์

กระดองมอเตอร์และกระแสกระตุ้น (ผ่านสัญญาณแบ่งระดับมิลลิโวลต์)

สัญญาณแอนะล็อกจะถูกแปลงเป็นสัญญาณความถี่ จากนั้นส่งไปยังแผงควบคุมหลัก (SDCC/LDCC) เพื่อให้เกิดการควบคุมแบบวงปิดและการวินิจฉัยข้อผิดพลาด

+5V/4A, ±15V/0.8A, ±24V, 115V AC

จัมเปอร์ที่กำหนดค่าได้ (JP) และสวิตช์ DIP (SW) บนบอร์ดรองรับการปรับช่วงสัญญาณและโหมดอินพุตตามรุ่นไดรเวอร์และประเภทเซ็นเซอร์

เวอร์ชัน BNC ใช้ตรรกะจัมเปอร์และเค้าโครงวงจรที่ได้รับการปรับปรุงเพื่อเพิ่มความสามารถในการป้องกันการรบกวนและความเสถียรในระยะยาว

อินเทอร์เฟซไดรฟ์และการควบคุมแบบรวม

วงจรไดรฟ์พัลส์เกต SCR ในตัวควบคุมการกระตุ้นไทริสเตอร์กระดองและการกระตุ้นโดยตรง

มาพร้อมกับอินเทอร์เฟซรีเลย์เพื่อขับเคลื่อนคอนแทคเตอร์หลัก (MA/MD) ทำให้การเดินสายไฟภายนอกทำได้ง่ายขึ้น

พารามิเตอร์ทางเทคนิค

รายการ	คำอธิบาย
หมายเลขรุ่น	DS200DCFBG1BNC
กำลังไฟฟ้าเข้า	38V AC (±10%) หรือ 24V DC
กำลังขับ	+5V/4A, ±15V/0.8A, ±24V, 115V AC
สัญญาณตอบรับ	รองรับเอาต์พุตสัญญาณความถี่ VCO (0-500kHz) และสัญญาณแรงดันไฟฟ้าแบบอะนาล็อก
กลไกการป้องกัน	ฟิวส์ FU1 (115V AC), FU2/FU3 (±24V DC)
ระบบที่เข้ากันได้	DC2000, EX2000, CB2000, ME2000, GF2000 ฯลฯ
