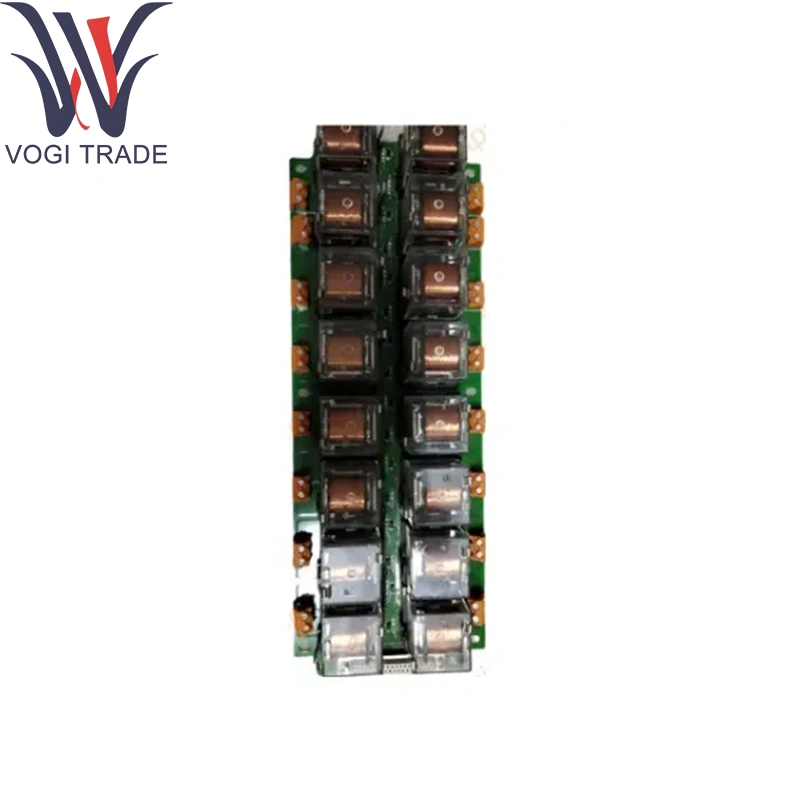

แบรนด์: GEคำอธิบาย: BDO20 388A2275P0176V1เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 20ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นGE BDO20 388A2275P0176V1 ใช้เป็นอินเทอร์เฟซการเดินสายฟิลด์หลักสำหรับผู้ให้บริการ BDO20 I/O-Pack ของ GE ในตู้ควบคุม Speedtronic Mark VIE/VIES
| ผลิต |
GE |
| หมายเลขรุ่น |
BDO20 |
| หมายเลขสั่งซื้อ |
388A2275P0176V1 |
| แคตตาล็อก |
531x |
| คำอธิบาย |
GE BDO20 388A2275P0176V1 คณะกรรมการ Terminol |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8479909090 |
| มิติ |
233 × 160 × 50 มม. |
| น้ำหนัก |
0.3 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
ตัวเชื่อมต่อ backplane: ตัวเชื่อมต่อ DIN 50 พินสองตัวที่ตรงกับผู้ให้บริการ BDO20
บล็อกเทอร์มินัล:
ประเภทสกรูยึดติดได้ 52 ตำแหน่งของ GE BDO20 388A2275P0176V1
การให้คะแนน: 300 V AC/DC, 10 A ต่อขั้ว
การออกแบบการฝ่าวงล้อม: การส่งสัญญาณแบบพาสซีฟ; ไม่มีส่วนประกอบที่ใช้งานอยู่หรือการแปลงพลังงาน
การแยกด้วยไฟฟ้า: จัดทำโดยแต่ละโมดูล I/O; บอร์ดเทอร์มินัลมีสัญญาณที่ไม่เปลี่ยนแปลงเท่านั้น
ด้านสิ่งแวดล้อม:
อุณหภูมิการทำงาน: –40 ° C ถึง +85 ° C
อุณหภูมิการจัดเก็บ: –55 ° C ถึง +100 ° C
ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับสำหรับ GE BDO20 388A2275P0176V1
ฟังก์ชั่นผลิตภัณฑ์
รวมและฉลากการยุติการเดินสายฟิลด์ทั้งหมดสำหรับแพ็ค I/O ผสมใน GE BDO20 388A2275P0176V1, รักษาความสมบูรณ์ของสัญญาณในขณะที่ทำให้การติดตั้งและการบำรุงรักษาง่ายขึ้น การเดินสายฟิลด์ยังคงอยู่ในบล็อกเทอร์มินัลในระหว่างการแลกเปลี่ยน I/O-Pack ลดการหยุดทำงานและข้อผิดพลาดในการเดินสาย
โมดูลสนับสนุนหลัก
BDO20 I/O-Pack Carrier: ให้พลังงาน, backplane, และการสนับสนุนเชิงกลและการสนับสนุนทางกล
โมดูล I/O: ไม่ต่อเนื่องอินพุต, ไม่ต่อเนื่อง, ออก, อะนาล็อกอินพุท, อะนาล็อกเอาท์พุทและบอร์ดพิเศษที่เสียบเข้ากับพาหะของ GE BDO20 388A2275P0176V1
CPU คอนโทรลเลอร์: GE Mark Vie Modules การประมวลผลข้อมูล I/O ผ่านเครือข่าย IONET
ส่วนประกอบส่วนขยาย
บล็อกเทอร์มินัลสำรอง: มีอยู่ในการกำหนดค่า 16-, 32- และ 52-pole; ตัวแปรสปริงแคมป์สำหรับการเดินสายป้องกันการสั่นสะเทือน
ชุดติดตั้ง: คลิปอะแดปเตอร์ DIN-RAIL และ FALM-WAST สำหรับราง 35 มม. หรือแผงแชสซี
การจัดการสายเคเบิล: ช่องทางสายไฟ, แคลมป์แบบบรรเทาความเครียดและแท็กการติดฉลากสำหรับองค์กรเทียม
อะไหล่อะไหล่: ชุดประกอบขั้วต่อ backplane ทดแทนและชุดขั้วบล็อกสำหรับ GE BDO20 388A2275P0176V1 บริการภาคสนาม
การสนับสนุนซอฟต์แวร์
การกำหนดค่า: ไม่มีฮาร์ดแวร์แฝง ไม่มีเฟิร์มแวร์หรือซอฟต์แวร์บนบอร์ดเทอร์มินัลเอง
การวินิจฉัย: มีการตรวจสอบการปรากฏตัวที่ Power-Up ผ่านผู้ให้บริการ ID; โมดูลที่ขาดหายไปหรือไม่ถูกต้องตั้งค่าสถานะในการวินิจฉัยคอนโทรลเลอร์
เอกสาร: คำแนะนำการติดตั้งและการเดินสายในคู่มือการติดตั้ง GE BDO20 I/O และคู่มืออ้างอิงบอร์ดเทอร์มินัลสำหรับ GE BDO20 388A2275P0176V1
