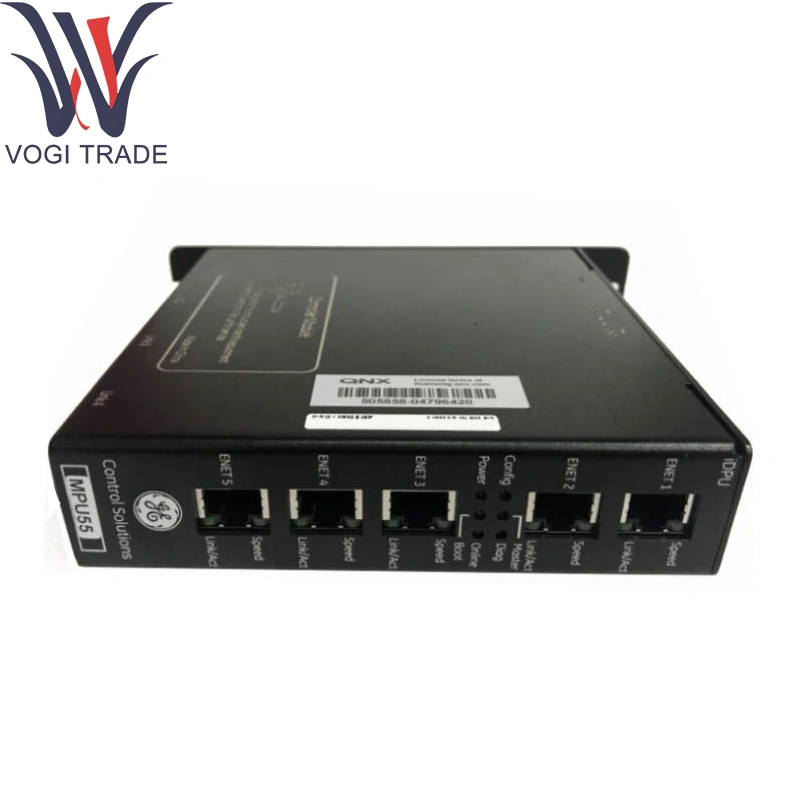

แบรนด์: GEคำอธิบาย: MPU50 369B1860G0026เงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 20ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นโมดูล GE MPU50 369B1860G0026 IDPU ให้การประมวลผลกราฟิกหลักและการจัดการข้อมูลสำหรับแผงควบคุมอินเทอร์เฟซในห้องควบคุม GE Speedtronic Mark VIE/VIE และตู้ควบคุมท้องถิ่น
| ผลิต |
GE |
| หมายเลขรุ่น |
ติดขัด |
| หมายเลขสั่งซื้อ |
369b1860g0026 |
| แคตตาล็อก |
531x |
| คำอธิบาย |
GE 369B1860G0026 โมดูล IDPU |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา |
| รหัส HS |
8471800000 |
| มิติ |
240 × 160 × 40 มม. |
| น้ำหนัก |
0.65 กิโลกรัม |
พารามิเตอร์ทางเทคนิค
โปรเซสเซอร์: Dual-Core 1 GHz ที่ใช้ ARM พร้อมกราฟิกที่เร่งด้วย FPGA ใน GE MPU50 369B1860G0026 GE MPU50 369B1860G0026
หน่วยความจำ: 1 GB DDR3 RAM; ที่เก็บแฟลชออนบอร์ด 4 GB
อินเทอร์เฟซแสดงผล: LVDs สูงถึง 1920 × 1080 @60 Hz TFT แผงควบคุม
สัมผัส/อินพุต: การรองรับหน้าจอสัมผัสแบบต้านทานหรือ capacitive บวกกับปุ่มกด 4 ×ฮาร์ดแวร์
Ethernet: Dual 10/100/1000Base-T RJ-45 (เครือข่ายควบคุมหลัก + พอร์ตวิศวกรรม)
อนุกรม: 1 × RS-232/422/485 พอร์ตสำหรับการรวมอุปกรณ์ดั้งเดิม
USB: 2 × USB 2.0 Type-A สำหรับแป้นพิมพ์เมาส์หรือที่เก็บ USB
เอาท์พุทวิดีโอ: 1 × HDMI OUT (สำหรับจอภาพเสริม)
พลังงาน: 24 V DC Nominal (18–32 V DC ช่วง), 15 W สูงสุดสำหรับ GE MPU50 369B1860G0026
อุณหภูมิปฏิบัติการ: 0 ° C ถึง +55 ° C
อุณหภูมิการจัดเก็บ: –20 ° C ถึง +70 ° C
ความชื้น: 10–90 % RH, ไม่ใช่การระงับ
การรับรอง: CE, UL/CUL, ATEX ZONE 2 (เมื่อติดตั้งตามมาตรฐานตู้ GE)
ฟังก์ชั่นผลิตภัณฑ์
HMI Execution: โฮสต์และดำเนินการ cimplicity, proficy หรือแอปพลิเคชันผู้ให้บริการที่ใช้ HTML5 ของ GE บน GE MPU50 369B1860G0026
การประมวลผลกราฟิก: แสดงไดอะแกรมการเลียนแบบแบบไดนามิกโดยใช้การแสดงผล FPGA-Offloaded
I/O ท้องถิ่น: สแกนหน้าจอสัมผัส/อินพุตคีย์ผ่าน GE MPU50 369B1860G0026; สถานะเอาต์พุตไปยัง GE CPU
บริการเว็บ: เซิร์ฟเวอร์ HTTP/S แบบฝังสำหรับการกำหนดค่าระยะไกล
โมดูลสนับสนุนหลัก
แหล่งจ่ายไฟ: รวมจาก MPU-50-PSU หรือผ่านตัวเชื่อมต่อ backplane
กรอบการติดตั้ง: Bezel มาตรฐาน GE พร้อมที่อยู่อาศัยปะเก็นสำหรับ GE MPU50 369B1860G0026
สายรัดสาย: ชุดประกอบ 369a-1767hxx สำหรับอินเทอร์เฟซ
ส่วนประกอบส่วนขยาย
ปุ่มกดภายนอก: 12-Key ยาง -KEYPANEL (369A-1872G0011)
ชุดฝาปิดว่าง: Front Facia ทดแทน (369b-1861g0027)
ชุดสำรอง USB: 8 GB Industrial USB stick พร้อม agueer Utility
คลิปการติดตั้ง: ชุดแผงคลิป (369A-1734G0012)
การสนับสนุนซอฟต์แวร์
เครื่องมือกำหนดค่า: GE Toolboxst ™ Designer
การจัดการเฟิร์มแวร์: อัปเดตผ่านยูทิลิตี้ USB/เครือข่าย
การวินิจฉัย: การทดสอบตนเองด้วยบันทึกสุขภาพใน "การวินิจฉัยระบบ"
การเข้าถึงระยะไกล: SSH/TELNET/VNC ความสามารถ
เอกสาร: รายละเอียดในเอกสาร GE 369B1860G0026 (คู่มือผู้ใช้ MPU50 IDPU และคู่มือการติดตั้ง)
