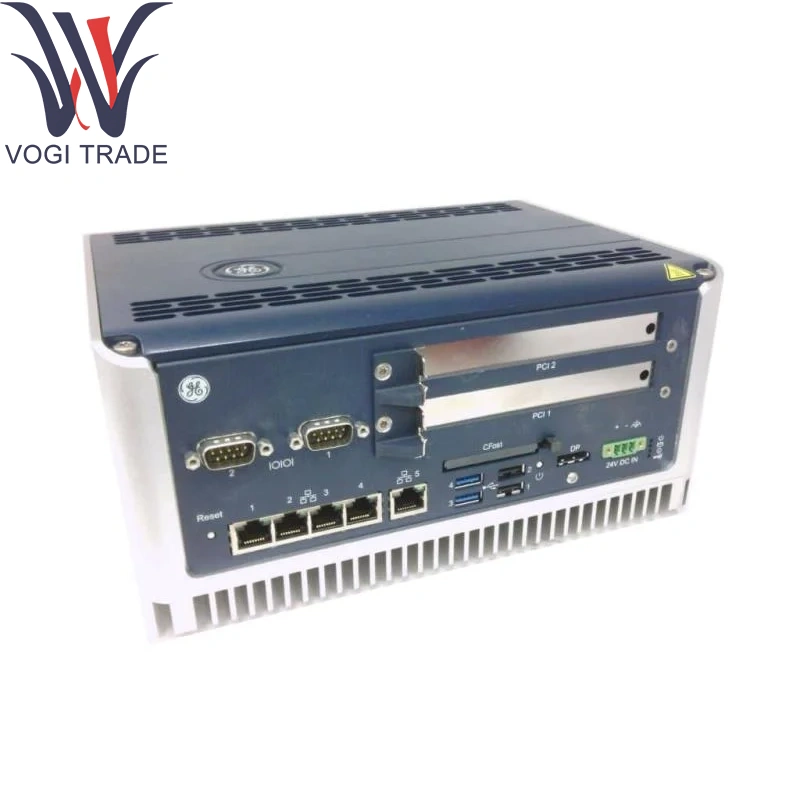

GE 04220FL11232A

พารามิเตอร์ทางเทคนิค

โปรเซสเซอร์: ซีพียูอุตสาหกรรมแบบดูอัลคอร์ 1.2 GHz ต่อคอร์

หน่วยความจำ: 1 GB DDR3 RAM; 8 GB EMMC Flash สำหรับ OS และ Application Storage

ระบบปฏิบัติการ: เคอร์เนล Linux แบบเรียลไทม์พร้อมชั้นการควบคุม GE

I/O & การสื่อสาร:

พอร์ต Ethernet Ionet Ethernet 2 × 10/100 Mbps (RJ-45)

1 × 100 Mbps Engineering Ethernet Port (RJ-45)

พอร์ตคอนโซล 1 × RS-232/RS-422 (DB-9)

2 × USB 2.0 Type-A สำหรับเฟิร์มแวร์หรือที่เก็บข้อมูลที่ถอดออกได้

ตัวบ่งชี้สถานะ: LED สำหรับพลังงาน, Run, Ionet Link/Activity (X2), Fault

พลังงาน: 5 V DC ผ่าน backplane; 600 ma max

ด้านสิ่งแวดล้อม:

อุณหภูมิปฏิบัติการ: –20 ° C ถึง +65 ° C

อุณหภูมิการจัดเก็บ: –40 ° C ถึง +85 ° C

ความชื้น: สูงถึง 95 % RH, ไม่ใช่การระงับ

การรับรอง: CE, UL/CUL, ATEX ZONE 2 เมื่อติดตั้งตามแนวทางของสิ่งที่แนบมา

PRฟังก์ชั่น oduct

โฮสต์และเรียกใช้แอปพลิเคชันการควบคุมหลักสำหรับการเริ่มต้นกังหันการควบคุมโหลดการควบคุมความเร็วและการเดินทางป้องกัน GE 04220FL11232A จัดการการสื่อสารด้วยแพ็ค I/O แบบกระจายผ่าน IONET รวมข้อมูลการวินิจฉัยและลำดับเหตุการณ์และจัดทำอินเทอร์เฟซวิศวกรรมสำหรับการปรับแต่งแบบเรียลไทม์การอัปเดตเฟิร์มแวร์และการตรวจสอบสุขภาพของระบบ

โมดูลสนับสนุนหลัก

บอร์ดพลังงาน/ผู้ให้บริการ: IS42XPSCAH1B - ให้พลังงานย้อนหลังและการเชื่อมต่อ IONET GE 04220FL11232A

แพ็ค I/O: ไม่ต่อเนื่อง, อะนาล็อก, รีเลย์และโมดูลความปลอดภัย I/O (เช่น IS200TiciH2A, IS220PAICH1A, IS400TRYS1B, IS220YSILS1B)

สวิตช์อีเธอร์เน็ต: ซีรี่ส์ IS420ESWB สำหรับโทโพโลยีเครือข่ายและความซ้ำซ้อน

ส่วนประกอบส่วนขยาย

ชุด Redundant-CPU: GE 04220FL11232A Plus Backplane ที่ล้มเหลวและ Logic Controller Sync ลิงค์

HMI Panel Module: MPU50 IDPU สำหรับอินเทอร์เฟซผู้ให้บริการในท้องถิ่นและกราฟิก

ชุดสายเคเบิลคอนโซล: DB-9 ถึงอะแดปเตอร์ USB และสายเคเบิลแพทช์ RJ-45 สำหรับการเข้าถึงวิศวกรรม

อะแดปเตอร์ Din-Rail: คลิปสำหรับการติดตั้งติดตั้งเพิ่มเติมที่ไม่ใช่ VME

การสนับสนุนซอฟต์แวร์

การกำหนดค่าและวิศวกรรม: GE Toolboxst ™สำหรับการควบคุม - การกำหนดค่า logic, การแมป I/O และตัวช่วยสร้างการสอบเทียบ

การจัดการเฟิร์มแวร์: USB หรือโหลดเฟิร์มแวร์เครือข่ายพร้อมการสนับสนุน CRC และการย้อนกลับ

การวินิจฉัยและการตรวจสอบ:

การทดสอบตัวเองในตัวเมื่อเปิดเครื่องด้วยการบันทึกความผิดพลาด

ตัวชี้วัดสุขภาพและประสิทธิภาพแบบเรียลไทม์เข้าถึงได้ผ่าน HMI หรือ OPC-DA/Gateway

เอกสาร: ครอบคลุมในระบบ GE Speedtronic Mark VIE/VIES และคู่มือการติดตั้ง
