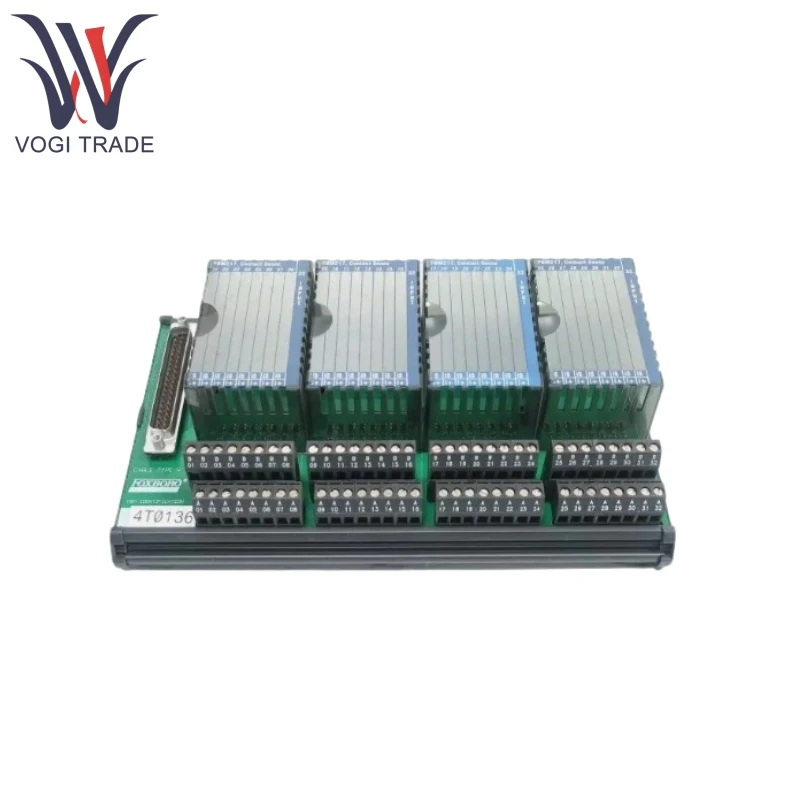

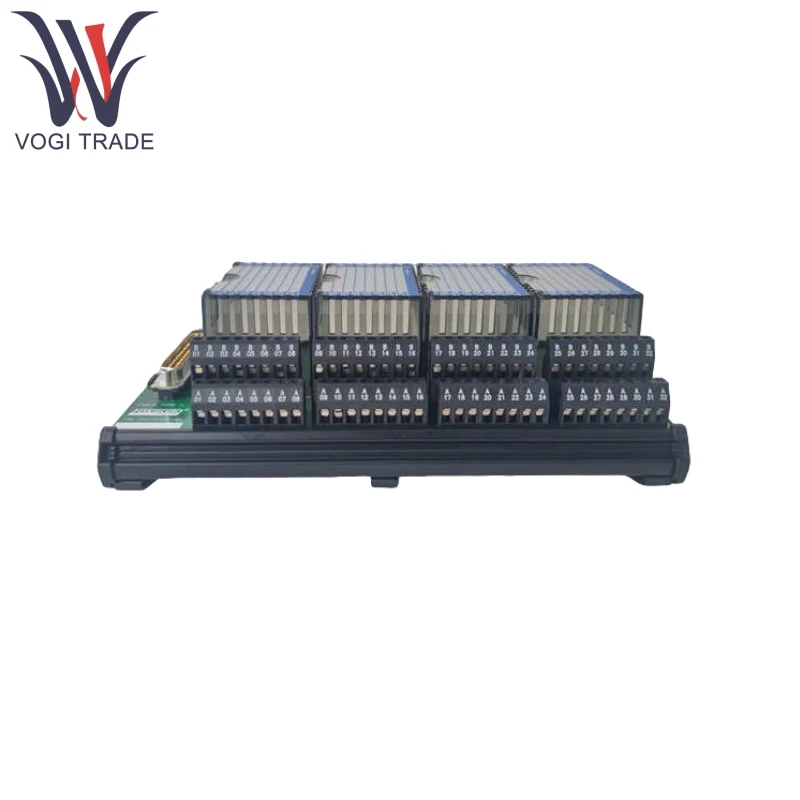

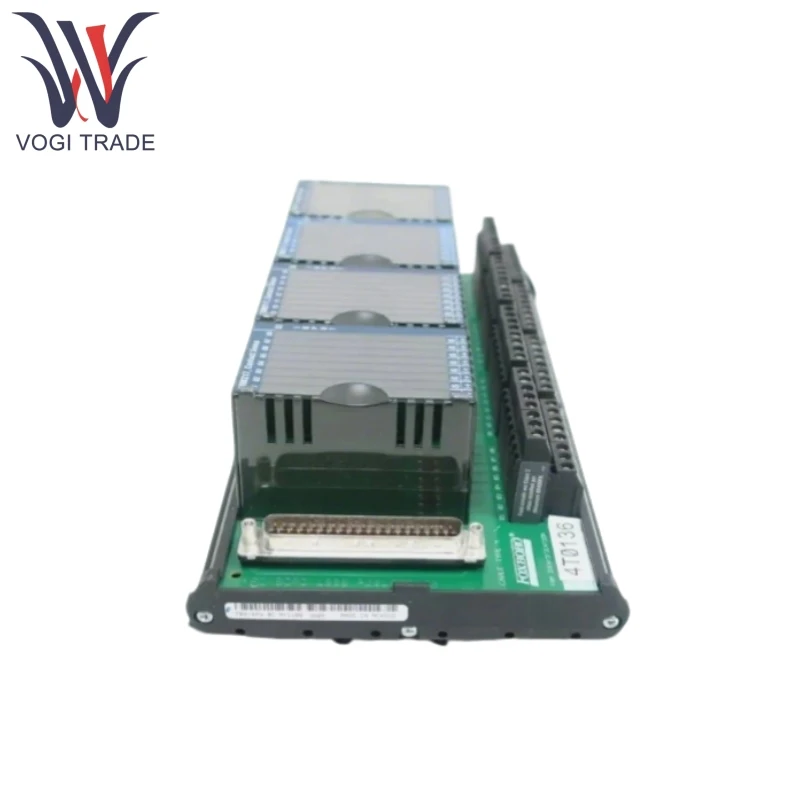

แบรนด์: FoxboroDescription: Module Contact Senseเงื่อนไข: แบรนด์ใหม่ใบรับรอง: รายงานการรับประกันรายงานการทดสอบ COO COOรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 15ระยะเวลาการชำระเงิน: t/tท่าเรือขนส่ง: เซินเจิ้นFoxboro P0916PW ส่วนใหญ่ใช้เพื่อเชื่อมต่ออุปกรณ์ภาคสนามกับระบบควบคุมทำให้การได้มาการส่งและการควบคุมสัญญาณดิจิตอล มันเป็นโมดูลเทอร์มินัลที่เติมเต็มการ์ด FBM217 ซึ่งออกแบบมาโดยเฉพาะสำหรับสถานการณ์ระบบอัตโนมัติอุตสาหกรรมเพื่อให้แน่ใจว่าการส่งสัญญาณที่เชื่อถือได้และความต้านทานการรบกวน
| ผลิต |
ฟ็อกซ์โบโร |
| หมายเลขรุ่น |
P0916PW |
| หมายเลขสั่งซื้อ |
P0916PW |
| แคตตาล็อก |
- |
| ประเทศต้นกำเนิด |
สหรัฐอเมริกา (สหรัฐอเมริกา) |
| รหัส HS |
8538900000 |
| มิติ |
22*14*8 ซม. |
| น้ำหนัก |
0.4kg |
คุณสมบัติของผลิตภัณฑ์
FOXBORO P0916PW เข้ากันได้กับการติดต่อแรงดันไฟฟ้าฟรีและเซ็นเซอร์ความใกล้ชิดมาตรฐานของ NAMUR ซึ่งปรับให้เข้ากับความต้องการของอุปกรณ์อุตสาหกรรมต่างๆ
Foxboro P0916PW ประสบความสำเร็จในการแยกไฟฟ้าระหว่างระบบและอุปกรณ์ภาคสนามผ่าน Optocouplers เพิ่มความต้านทานการรบกวนและการปกป้องความปลอดภัยของระบบควบคุม
FOXBORO P0916PW รองรับแหล่งจ่ายไฟที่ซ้ำซ้อน 24VDC คู่เพื่อให้มั่นใจว่าการทำงานที่มั่นคงแม้ในช่วงความล้มเหลวของพลังงานด้วยในตัวหรือไดโอดสำหรับแรงดันไฟฟ้าแบบผสม
แต่ละช่องจะติดตั้งไฟแสดงสถานะ LED อิสระให้การแสดงสถานะอินพุตแบบเรียลไทม์ (เปิด/ปิด) อำนวยความสะดวกในการวินิจฉัยความผิดพลาดอย่างรวดเร็ว
Foxboro P0916PW ได้รับการออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงรองรับช่วงอุณหภูมิที่กว้าง (-20 ° C ถึง +60 ° C) และการทำงานระดับสูง (ต่ำกว่า 2,000 เมตร)
ผลิตภัณฑ์โดยใช้หลักการ
FOXBORO P0916PW การเปลี่ยนแปลงสถานะของอุปกรณ์ฟิลด์ (เช่นสวิตช์) จะถูกส่งผ่านโมดูลการเชื่อมต่อเทอร์มินัล
Optocouplers แปลงสัญญาณฟิลด์เป็นสัญญาณดิจิตอลแยกสัญญาณรบกวนทางไฟฟ้า
สัญญาณดิจิตอลจะถูกส่งผ่านตัวเชื่อมต่อ D-Sub 37 พินไปยังการ์ด FBM217 ซึ่งระบบควบคุมจะถูกประมวลผล
โมดูลแหล่งจ่ายไฟซ้ำซ้อนจะสลับระหว่างแหล่งพลังงานหลักและแหล่งพลังงานสำรองโดยอัตโนมัติเพื่อให้แน่ใจว่าแหล่งจ่ายไฟอย่างต่อเนื่อง
ไฟแสดงสถานะ LED แสดงสถานะช่องแบบเรียลไทม์อำนวยความสะดวกในการบำรุงรักษาในสถานที่
Pพารามิเตอร์ roduct
รายละเอียดต่อไปนี้สำหรับ Foxboro P0916PW
แรงดันไฟฟ้าในการดำเนินงาน: 24VDC (ช่วงที่อนุญาต: 20-30VDC) พร้อมการป้องกันขั้วย้อนกลับ
ผู้ติดต่อแรงดันไฟฟ้าฟรี: รองรับการติดต่อแบบแห้งหรือสัญญาณติดต่อเปียก
เซ็นเซอร์ Namur: สอดคล้องกับมาตรฐาน IEC 60947-5-5-6 โดยมีระยะการตรวจจับ 0-5 มม.
จำนวนช่องสัญญาณ: ช่องสัญญาณอินพุตดิจิตอล 32 ช่องซึ่งรองรับการรับสัญญาณที่มีความหนาแน่นสูง
การแยกสัญญาณ: แรงดันแยกระหว่างระบบและด้านสนามคือ≥1.5kVเพื่อให้มั่นใจถึงความปลอดภัยและความน่าเชื่อถือ
ข้อมูลจำเพาะการเดินสาย: รองรับขนาดลวดสูงสุด 2.5 มม. ²พร้อมการเชื่อมต่อผ่านขั้วสกรูสำหรับการเดินสายที่ปลอดภัย
ระดับการป้องกัน: IP20 (สำหรับการติดตั้งในร่ม), กันฝุ่น แต่ไม่กันน้ำ
