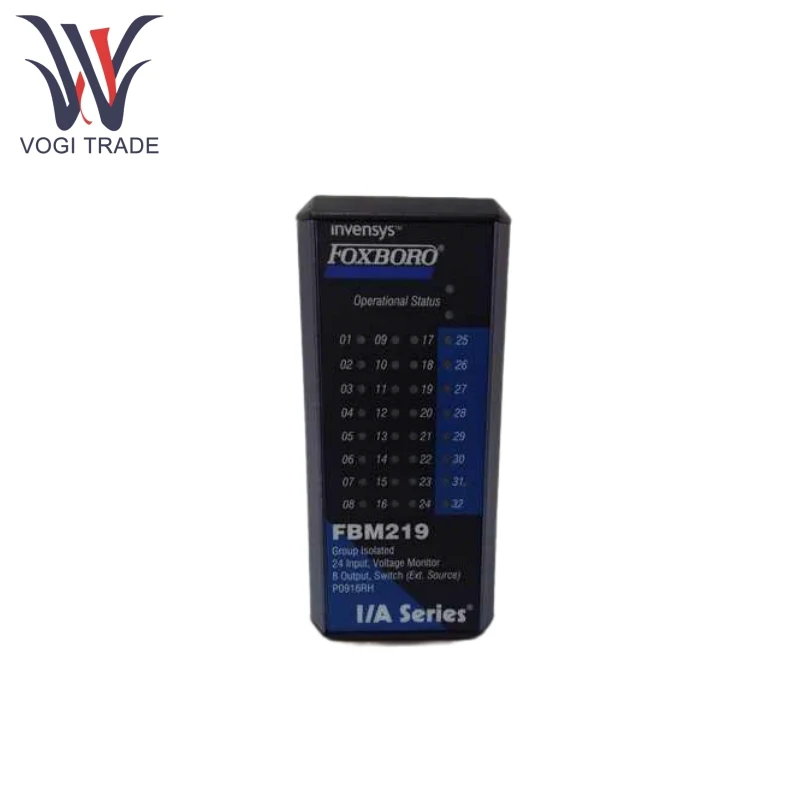

Foxboro FBM219

คุณสมบัติของผลิตภัณฑ์

Foxboro FBM219 มีอินพุตที่ไม่ต่อเนื่อง 24 อินพุตและ 8 เอาต์พุตแบบไม่ต่อเนื่องและรองรับการแยกกลุ่มและรองรับสัญญาณหลายแรงดันรวมถึง 15-60V DC, 120V AC/125V DC, 240V AC

Foxboro FBM219 นั้นทนทานสำหรับสภาพแวดล้อมคลาส G3 (Harsh) ตามที่กำหนดโดยมาตรฐาน ISA S71.04 และทนต่อการสั่นสะเทือน (0.75m/s², 5-500Hz)

Foxboro FBM219 สามารถกำหนดค่าได้ในแง่ของเวลาตัวกรองอินพุต (ไม่มีตัวกรอง, 4/8/16/32ms), โหมดปลอดภัยล้มเหลวและประเภทเอาต์พุต (ต่อเนื่อง/ทันที)

Foxboro FBM219 มีตัวบ่งชี้ LED แบบบูรณาการที่ด้านหน้าเพื่อแสดงสถานะการทำงานของโมดูลและสถานะไม่ต่อเนื่องของแต่ละจุดอินพุต/เอาต์พุต

FOXBORO FBM219 สามารถลบ/เปลี่ยนใหม่ได้โดยไม่ต้องถอดสายไฟฟิลด์การเดินสายไฟหรือสายเคเบิลการสื่อสารเพื่อการบำรุงรักษาที่ง่าย

Foxboro FBM219 สื่อสารกับ FCM (โมดูลการสื่อสาร FieldBus) หรือ FCP (โปรเซสเซอร์ควบคุม) ผ่าน FieldBus 2Mbps ซ้ำซ้อนและรองรับการสลับเส้นทาง A/B อัตโนมัติเพื่อให้แน่ใจว่าการสื่อสารต่อเนื่อง

วงจรอินพุต/เอาท์พุทได้รับการปกป้องโดยการ จำกัด ปัจจุบันการหลอมรวมการแยกการแยกด้วยแสง ฯลฯ เพื่อป้องกันไม่ให้เกิดการรบกวนหรือสัญญาณรบกวน

ผลิตภัณฑ์โดยใช้หลักการ

สัญญาณ I/O Field เชื่อมต่อกับ Foxboro FBM219 ผ่าน TA ที่ติดตั้งบนรางรถไฟ DIN ซึ่งรับผิดชอบการปรับอากาศการแยกและการป้องกัน

FOXBORO FBM219 ดำเนินการโปรแกรม I/O หรือ LADDER LOGIC แบบไม่ต่อเนื่อง, ประมวลผลสัญญาณตามพารามิเตอร์ที่กำหนดค่าเช่นเวลาการกรองและโหมดล้มเหลวอย่างปลอดภัยและแสดงสถานะตามเวลาจริงผ่าน LED

FOXBORO FBM219 สื่อสารกับ FCM/FCP ผ่าน Fieldbus 2Mbps ซ้ำซ้อนและการออกแบบที่ซ้ำซ้อนทำให้มั่นใจได้ว่าการสื่อสารจะไม่ถูกขัดจังหวะในกรณีที่มีเส้นทางล้มเหลวทางเดียว

การออกแบบที่ซ้ำซ้อนทำให้มั่นใจได้ว่าการสื่อสารอย่างต่อเนื่องในกรณีที่มีเส้นทางล้มเหลวครั้งเดียว การออกแบบที่สลับง่ายช่วยให้สามารถเปลี่ยนโมดูลออนไลน์ได้โดยไม่ขัดจังหวะการทำงานของอุปกรณ์ภาคสนาม TA เชื่อมต่อกับโมดูลโดยสายเคเบิลเฉพาะ (สูงสุด 30 เมตร) รองรับการติดตั้งระยะไกล

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับโมดูลอินเตอร์เฟส I/O แบบแยก Foxboro FBM219

แรงดันไฟฟ้าในสถานะ: 15-30V DC

แรงดันไฟฟ้านอกสถานะ: 0-5V DC

กระแสทั่วไป: ประมาณ 2.2mA ที่ 30V DC

ขีด จำกัด ความต้านทานของแหล่งที่มา: สูงสุด1KΩเมื่ออยู่ในสถานะ (ที่ 15V DC), ขั้นต่ำ100KΩเมื่อปิดสถานะ (ที่ 30V DC)

แรงดันไฟฟ้าสูงสุด: 60V DC

กระแสโหลดสูงสุด: 0.25a

กระแสการรั่วไหลนอกสถานะ: สูงสุด 0.25ma

การป้องกันโหลดอุปนัย: จำเป็นต้องมีไดโอดป้องกันภายนอกหรือตัวแปรออกไซด์ของโลหะออกไซด์ (MOV)

แรงดันไฟฟ้าอินพุต: 24V DC (การออกแบบซ้ำซ้อน) ช่วยให้ความผันผวนของ +5% (ขีด จำกัด บน) / -10% (ขีด จำกัด ล่าง)

การใช้พลังงานสูงสุด: 5W (ที่ 24V DC)

การกระจายความร้อนสูงสุด: 6W (ที่ 24V DC)

การป้องกันแบบวนซ้ำ: อินพุตกระแสถูก จำกัด ไว้ที่ 2.5mA

การแยกกลุ่ม: กลุ่มอินพุต/เอาต์พุตและพื้นดินรวมถึงระหว่างอินพุตและเอาต์พุตสามารถทน 600V AC เป็นเวลา 1 นาที

การแยกระดับแชนเนล (สำหรับ TAs เฉพาะเช่น RH917LL/RH917LP/RH917LS): แต่ละช่องสามารถทนต่อ 600V AC เป็นเวลา 1 นาทีจากช่องและพื้นดินอื่น ๆ
