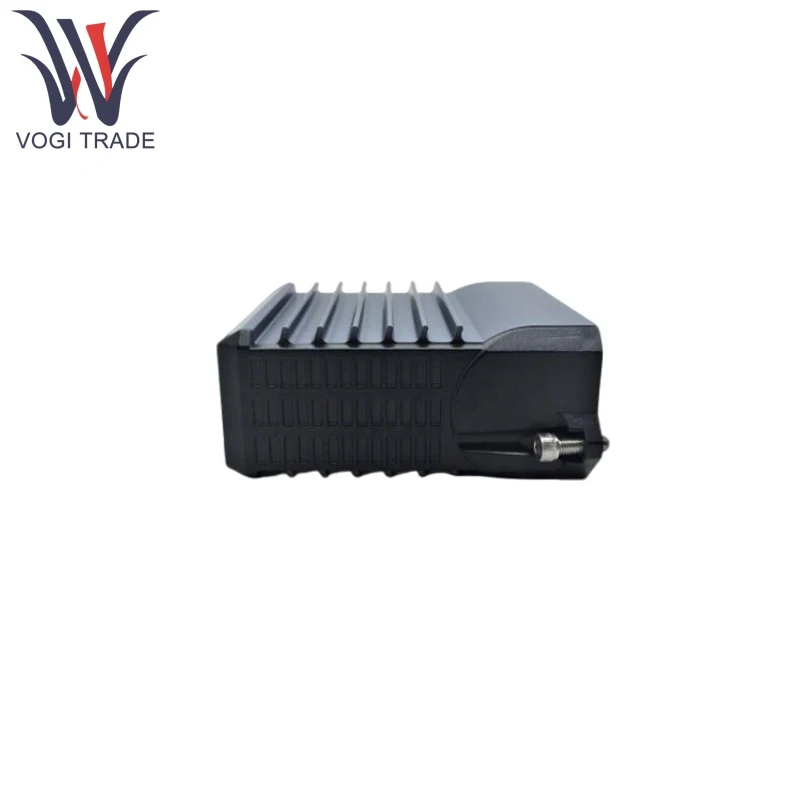

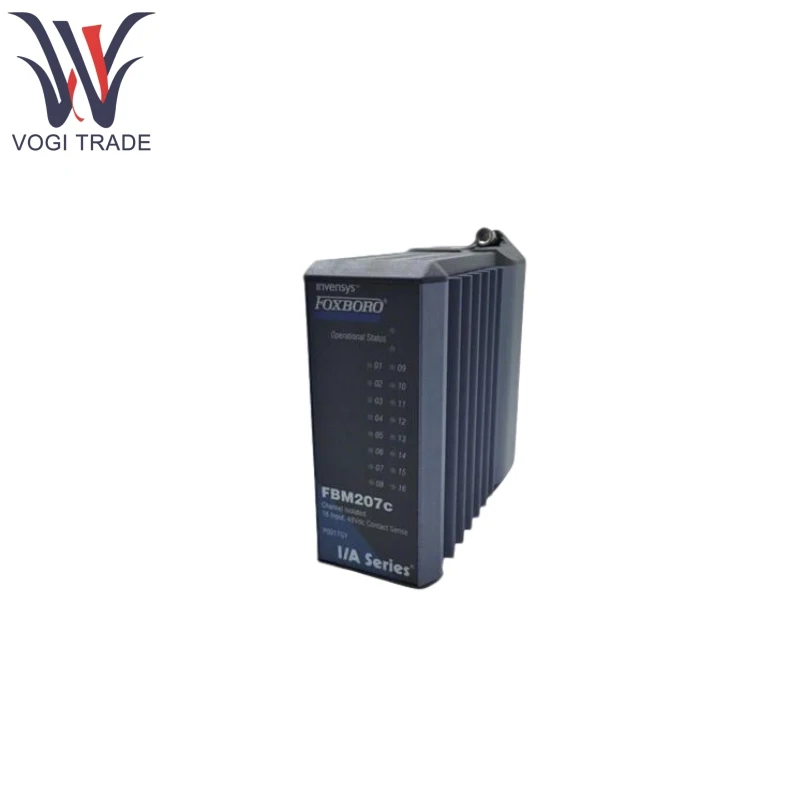

Foxboro FBM207C

คุณสมบัติของผลิตภัณฑ์

Foxboro FBM207C ใช้การออกแบบการแยกในปัจจุบันสำหรับทั้ง 16 ช่องและแรงดันไฟฟ้าแยกสูงถึง 2500V RMS ซึ่งป้องกันเสียงรบกวนทางไฟฟ้าและความผิดพลาดของพื้นดินได้อย่างมีประสิทธิภาพ

FOXBORO FBM207C การติดต่อ Sense Input รองรับ 15-60V DC (48V DC สำหรับ FBM207C) และรองรับ 120V AC/125V DC, 240V AC

Foxboro FBM207C ดำเนินการอินพุตแบบไม่ต่อเนื่อง, ตรรกะบันได, การนับพัลส์และโปรแกรมลำดับเหตุการณ์พร้อมเวลาการกรองอินพุตที่กำหนดค่าได้ (0.1-255ms) และรองรับการกำหนดค่าที่ไม่ปลอดภัยและกลยุทธ์ทางเลือก

Foxboro FBM207C สามารถติดตั้งเป็นคู่ที่ซ้ำซ้อนพร้อมบล็อกควบคุมมาตรฐานเพื่อจัดการความซ้ำซ้อนและปรับปรุงความน่าเชื่อถือของระบบ

Foxboro FBM207C รองรับ Foundation Fieldbus H1 (31.25kbit/s), Modbus RTU, Devicenet ฯลฯ และเข้ากันได้กับระบบควบคุมอุตสาหกรรมหลัก

Foxboro FBM207C ติดตั้งตัวบ่งชี้ LED เพื่อแสดงสถานะพลังงานสถานะการสื่อสารและความผิดพลาดของช่องและรองรับการวินิจฉัยออนไลน์และการกำหนดค่าระยะไกล

ผลิตภัณฑ์โดยใช้หลักการ

Foxboro FBM207C ได้รับสัญญาณภาคสนามเช่นการปิดการติดต่อหรือการเปลี่ยนแปลงแรงดันไฟฟ้าผ่านการประกอบเทอร์มินัล หลังจากสัญญาณถูกแยกและกรองแล้วพวกเขาจะถูกแปลงเป็นสัญญาณดิจิตอลโดยตัวแปลงแบบอะนาล็อกเป็นดิจิตอลและส่งไปยังคอนโทรลเลอร์ผ่านโปรโตคอล FieldBus โมดูลมีไมโครโปรเซสเซอร์ในตัวเพื่อจัดการกับตรรกะของสัญญาณและสนับสนุนการดำเนินการตรรกะบันไดท้องถิ่นลดการพึ่งพาตัวควบคุมโฮสต์

พารามิเตอร์ผลิตภัณฑ์

รายละเอียดต่อไปนี้สำหรับ Foxboro FBM207C แรงดันไฟฟ้ามอนิเตอร์/โมดูลอินพุตความรู้สึกติดต่อ

อินพุตปัจจุบัน: 2ma ต่อช่องสัญญาณ (ค่าทั่วไป)

ลักษณะการแยก: แรงดันไฟฟ้าแยกระหว่างช่องและระหว่างช่องและพื้นดินคือ 2,500V RMS ซึ่งสอดคล้องกับมาตรฐาน ISA S71.04 G3 เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

อุณหภูมิการทำงาน: -40 ℃ถึง 85 ℃

ความชื้นในการดำเนินงาน: 0-95% (ไม่ใช่การระงับ)

ข้อกำหนดด้านแหล่งจ่ายไฟ: 24V DC (± 10%) การใช้พลังงานสูงสุดคือ 8.5W พร้อมแหล่งจ่ายไฟซ้ำซ้อนและ 3W โดยไม่ซ้ำซ้อน

คะแนนการป้องกัน: IP65 กันฝุ่นและกันน้ำ

อัตราการส่งข้อมูล: 31.25kbit/s สำหรับ Foundation Fieldbus H1, 19.2kbit/s และต่ำกว่ารองรับ Modbus RTU

การสนับสนุน TA ที่เกี่ยวข้องไม่ต่อเนื่องอินพุต: 48 VDC ความรู้สึกติดต่อ
