EPRO PR9268/302-000
  • EPRO PR9268/302-000EPRO PR9268/302-000

EPRO PR9268/302-000

แบรนด์: EPRO
คำอธิบาย: เซ็นเซอร์ความเร็วไฟฟ้า
เงื่อนไข: แบรนด์ใหม่
ใบรับรอง: รายงานการทดสอบรายงานการทดสอบ COO
รับประกัน: 1 ปี
จำนวนสินค้าคงคลัง: 10
ระยะเวลาการชำระเงิน: t/t
ท่าเรือขนส่ง: เซินเจิ้น

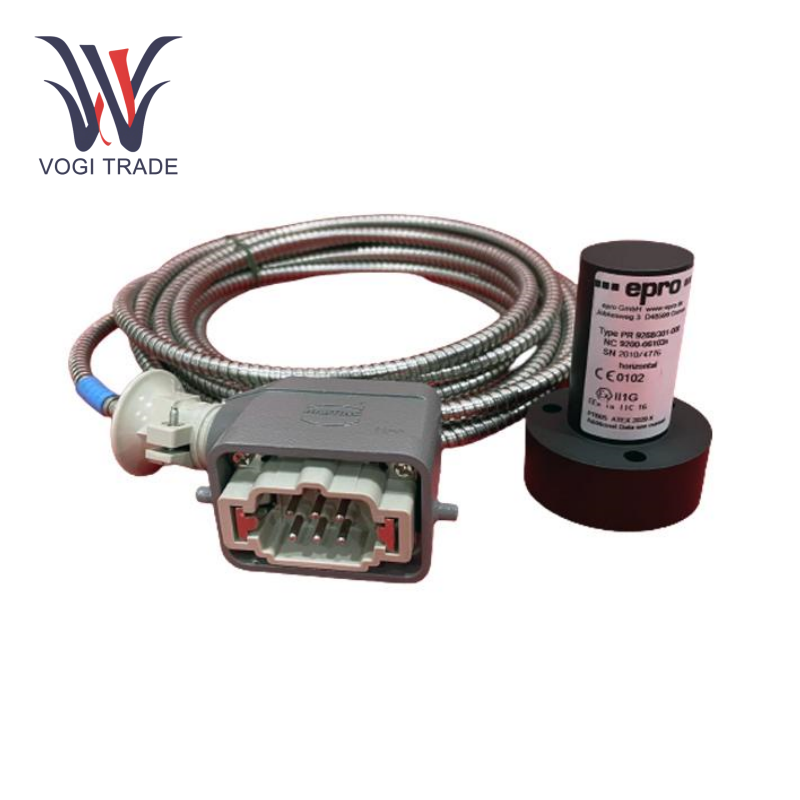

EPRO PR9268/302-000 เป็นเซ็นเซอร์การสั่นสะเทือนแบบสัมบูรณ์ไฟฟ้าที่ออกแบบมาจากหลักการของการวัดการสั่นสะเทือนความถี่ต่ำ ฟังก์ชั่นหลักของมันคือการสร้างสัญญาณแรงดันไฟฟ้าโดยการวัดความเร็วการสั่นสะเทือนเชิงกล เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรงเช่นอุณหภูมิสูงและความชื้นสูง

ส่งคำถาม

รายละเอียดสินค้า

ผลิต
EPRO
หมายเลขรุ่น
PR9268/302-000
ประเทศต้นกำเนิด
ประเทศเยอรมนี
รหัส HS
8414909090
มิติ
25 ซม.*25 ซม.*6 ซม.
มิติการบรรจุ
27 ซม.*27 ซม.*10 ซม.
น้ำหนัก
1.2 กิโลกรัม


พารามิเตอร์ทางเทคนิค

ประสิทธิภาพการวัด

ช่วงความถี่: 10 Hz ~ 1000 Hz (โหมดมาตรฐาน) หรือ 4 Hz ~ 1000 Hz (โหมดความถี่ต่ำขยาย)

ช่วงแอมพลิจูด: สูงสุดถึงจุดสูงสุดสูงสุด± 2000 μm (สอดคล้องกับช่วงเชิงเส้น± 1500 μm) บางรุ่นรองรับ± 3000 μm

ความไวมาตรฐาน: 28.5 mV/mm/s (โหลด 100 kΩ, 50 Hz เงื่อนไข)

ความไวต่ออุปกรณ์เสริม: 16.7 mV/mm/s หรือ 22.0 mV/mm/s ปรับผ่านตัวเชื่อมต่อ

ข้อผิดพลาดเชิงเส้น: ≤± 3%

อุณหภูมิการทำงาน: -20 ° C ถึง +100 ° C

ลักษณะทางกลและไฟฟ้า

การกำหนดค่าสายเคเบิล: สายเกราะเกราะ 3 เมตรมาตรฐาน (เสริม 5 เมตร, 8 เมตร, 10 เมตร) พร้อมปลั๊ก Harting เสริมหรือการเชื่อมต่อลวดเปลือยที่ท้าย

สัญญาณเอาท์พุท: สัญญาณแรงดันไฟฟ้าแบบอะนาล็อก (สัดส่วนกับความเร็วการสั่นสะเทือน) เข้ากันได้กับระบบตรวจสอบ EPRO MMS 3000/6000


หลักการทำงาน

EPRO PR9268/302-000 ใช้หลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า:

โครงสร้างภายใน: EPRO PR9268/302-000 ประกอบด้วยบล็อกแผ่นดินไหวขดลวดวัดที่รองรับโดยแผ่นสปริงและแม่เหล็กถาวร เมื่อตัวเรือนสั่นด้วยอุปกรณ์ขดลวดจะสร้างการเคลื่อนที่สัมพัทธ์ในสนามแม่เหล็กสร้างสัญญาณแรงดันไฟฟ้าตามสัดส่วนกับความเร็วการสั่นสะเทือน

การประมวลผลสัญญาณ: สัญญาณเอาต์พุตถูกส่งไปยังระบบการตรวจสอบผ่านตัวเชื่อมต่อ Harting ซึ่งรองรับโหมดความไวคู่ (16.7 mV/mm/s หรือ 22.0 mV/mm/s) เพื่อปรับให้เข้ากับสภาพการทำงานที่แตกต่างกัน


การติดตั้งและบำรุงรักษา

ข้อกำหนดการติดตั้ง

การสอบเทียบ: เหล็ก 42CRMO4 ได้รับการสอบเทียบก่อนออกจากโรงงาน เฉพาะช่องว่างอากาศจะต้องปรับให้เป็นค่าที่ตั้งไว้ล่วงหน้า (ประมาณ 1.5 มม.) ในระหว่างการติดตั้ง

ข้อ จำกัด ทิศทาง: EPRO PR9268/302-000 จะต้องติดตั้งอย่างเคร่งครัดในทิศทางแนวตั้งหรือแนวนอนโดยมีการเบี่ยงเบนของ≤± 10 ° (PR9268/30X ซีรีส์)

คำแนะนำการบำรุงรักษา

ตรวจสอบการเชื่อมต่อสายเคเบิลและการต่อสายดินเพื่อหลีกเลี่ยงสัญญาณรบกวน

ตรวจสอบความแม่นยำในการสอบเทียบทุก 3 เดือน ขอแนะนำให้ย่อวงจรในสภาพแวดล้อมที่อุณหภูมิสูง



นอกจากนี้เรายังจัดหารุ่นอื่น ๆ ของผลิตภัณฑ์นี้: PR9268/301-000, PR9268/302-100 พวกเขาเหมือนกันในข้อกำหนดคุณสมบัติและช่วงแอปพลิเคชัน ความแตกต่างคือความยาวรวมของสายเคเบิลหุ้มเกราะหรือว่ามีปลั๊กที่ปลายสายเคเบิลโปรดดูที่ตารางสำหรับรายละเอียด

หมายเลขโมดูล

ความยาวสายเคเบิลหุ้มเกราะ

PR9268/301-000
5m
PR9268/302-000
8m
PR9268/302-100

8m (ลวดเปลือยที่ปลาย)


ดาวน์โหลดข้อมูล


แท็กยอดนิยม: EPRO, PR9268/302-000, เซ็นเซอร์ความเร็วไฟฟ้า
