เอโปร PR6424/011-140+CON021

ภาพรวมผลิตภัณฑ์

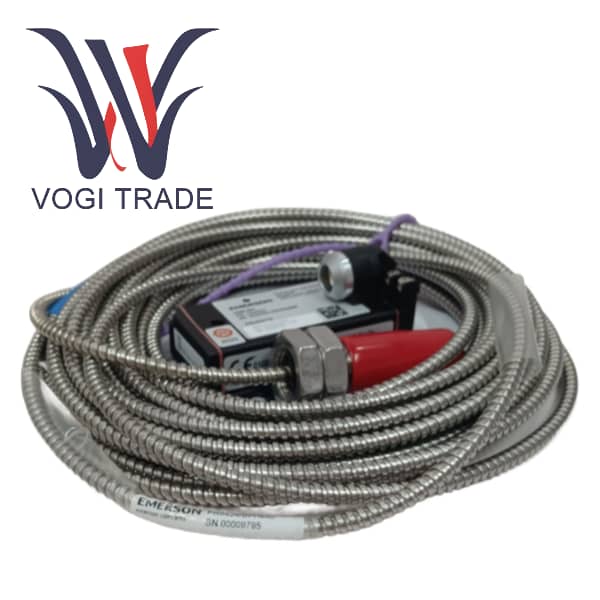

PR6424/011-140 + CON021 เป็นระบบตรวจวัดกระแสไหลวนประสิทธิภาพสูงแบบครบวงจรของแบรนด์ EPRO ของ Emerson ออกแบบมาโดยเฉพาะสำหรับการตรวจสอบเครื่องจักรที่กำลังหมุนวิกฤตโดยไม่สัมผัสอย่างต่อเนื่อง การกำหนดค่านี้ได้รับการออกแบบมาโดยเฉพาะสำหรับการใช้งานที่ต้องการประสิทธิภาพอันทรงพลังและการวัดระยะไกล

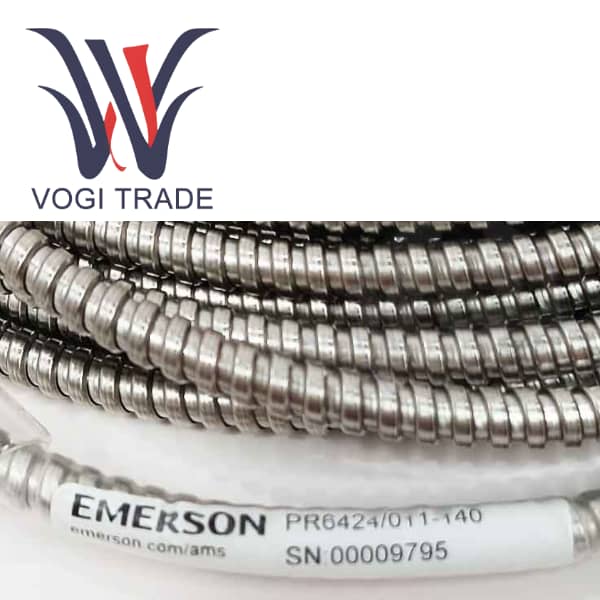

เซ็นเซอร์ PR6424/011-140: นี่คือหัววัดกระแสไหลวนที่มีเส้นผ่านศูนย์กลาง 16 มิลลิเมตร รหัสคำสั่งซื้อ "011-140" ระบุว่าเซ็นเซอร์ใช้อินเทอร์เฟซแบบเกลียว M18x1.5 ไม่มีสายเคเบิลหุ้มเกราะมาด้วย ตัวเรือนมีความยาว 50 มม. มีสายเคเบิลยาว 14 เมตร และมีขั้วต่อ LEMO

CON021 ตัวแปลงสัญญาณ: นี่คืออินเทอร์เฟซอัจฉริยะของระบบ โดยจะจ่ายกำลังให้กับเซ็นเซอร์ สร้างสนามแม่เหล็กการสั่นความถี่สูง และแปลงสัญญาณดิบให้เป็นเอาต์พุตแรงดันไฟฟ้ากระแสตรงมาตรฐานอุตสาหกรรมที่เสถียร ซึ่งเป็นสัดส่วนเชิงเส้นตรงกับระยะห่างระหว่างปลายโพรบและแกนเป้าหมาย

PR6424/011-140 + CON021 เมื่อรวมกันเป็นช่องที่สมบูรณ์เพื่อการวัดการสั่นสะเทือน ตำแหน่งตามแนวแกน และความเยื้องศูนย์ของเพลาอย่างแม่นยำ สายเคเบิลยาว 14 เมตรทำให้การกำหนดค่านี้เหมาะสมเป็นพิเศษสำหรับเครื่องจักรขนาดใหญ่ เช่น โรงไฟฟ้าขนาดใหญ่หรือแท่นขุดเจาะนอกชายฝั่ง ซึ่งมักจะมีระยะห่างระหว่างแผงตรวจสอบและจุดตรวจวัดค่อนข้างไกล

คุณสมบัติฟังก์ชั่น

เซ็นเซอร์ PR6424/011-140: นี่คือหัววัดกระแสไหลวนที่มีเส้นผ่านศูนย์กลาง 16 มิลลิเมตร รหัสคำสั่งซื้อ "011-140" ระบุว่าเซ็นเซอร์ใช้อินเทอร์เฟซแบบเกลียว M18x1.5 ไม่มีสายเคเบิลหุ้มเกราะมาด้วย ตัวเรือนมีความยาว 50 มม. มีสายเคเบิลยาว 14 เมตร และมีขั้วต่อ LEMO

การใช้หลักการของกระแสไหลวนทำให้มั่นใจได้ว่าไม่มีการสัมผัสทางกายภาพกับเพลา จึงขจัดการสึกหรอ ด้วยการวัดที่มีความน่าเชื่อถือสูงแบบไม่สัมผัส ทำให้มีความเสถียรในระยะยาวที่ดีเยี่ยมสำหรับการตรวจสอบอย่างต่อเนื่อง

ช่วงความถี่ที่กว้างของระบบ (0-20 kHz) และเวลาที่เพิ่มขึ้นอย่างรวดเร็ว (<15 µs) ช่วยให้สามารถจับการเปลี่ยนแปลงตำแหน่งการหมุนที่ช้าและเหตุการณ์การสั่นสะเทือนความถี่สูงได้อย่างแม่นยำ ให้การตอบสนองไดนามิกที่ยอดเยี่ยม นี่เป็นสิ่งสำคัญในการตรวจจับความไม่สมดุล การเยื้องศูนย์ และความผิดพลาดทางกลไกอื่นๆ

เซ็นเซอร์ได้รับการออกแบบมาอย่างทนทานซึ่งออกแบบมาโดยเฉพาะเพื่อให้ทนทานต่อสภาวะการทำงานที่รุนแรงในเครื่องจักรเทอร์โบ เหมาะสำหรับสภาพแวดล้อมที่รุนแรง รวมถึงอุณหภูมิสูง (สูงถึง 150°C) แรงดันสูง (145 psi) และการกัดเซาะจากน้ำมันและสารเคมี

ระบบนี้มีความปลอดภัยอย่างแท้จริงด้วยการรับรองระดับโลก (ATEX, IECEx, CSA) และเหมาะสำหรับใช้ในพื้นที่อันตราย หลังจากรวมเข้ากับแผงกั้นด้านความปลอดภัยตามค่าพิกัดที่เหมาะสมแล้ว ก็สามารถติดตั้งได้อย่างปลอดภัยในสถานที่อันตรายประเภท I โซน 1 / โซน 0 เพื่อป้องกันไม่ให้เซ็นเซอร์กลายเป็นแหล่งกำเนิดประกายไฟ

ความเป็นเส้นตรงที่ครอบคลุมของระบบนี้คือ ≤1.5% และข้อผิดพลาดของอุณหภูมิเป็นไปตามมาตรฐาน API 670 โดยสามารถให้ความแม่นยำและความน่าเชื่อถือที่จำเป็นสำหรับการป้องกันทางกล (ตามมาตรฐาน API 670) และขั้นตอนการบำรุงรักษาเชิงคาดการณ์
