ยี่ห้อ: EPROคำอธิบาย: เซ็นเซอร์กระแสวน 16 มมสภาพ: ใหม่เอี่ยมใบรับรอง: จดหมายรับประกันรายงานการทดสอบ COOการรับประกัน: 1 ปีจำนวนสินค้าคงคลัง: 2เงื่อนไขการชำระเงิน: ที/ทีพอร์ตการจัดส่งสินค้า: เซียะเหมินEPRO PR6424/011-040+CON021 เป็นเซ็นเซอร์กระแสไหลวนความไวสูงสำหรับการเคลื่อนที่ตามแนวแกนและการตรวจสอบการสั่นสะเทือนของเพลา โดยมีเอาต์พุต 4V/มม., ช่วงการทำงาน -35°C ถึง +380°C และเป็นไปตามมาตรฐาน API 670
| ผลิต |
อีโปร |
| หมายเลขรุ่น |
PR6424/011-040+CON021 |
| แคตตาล็อก |
/ |
| ประเทศต้นกำเนิด |
เยอรมนี |
| รหัส HS |
9031809090 |
| มิติ |
5ม |
| มิติการบรรจุ |
27*27*10ซม |
| น้ำหนัก |
0.15กก |
ภาพรวมผลิตภัณฑ์
PR6424/011-040 + CON021 เป็นระบบการวัดกระแสไหลวนแบบไม่สัมผัสประสิทธิภาพสูงที่สมบูรณ์แบบในกลุ่มผลิตภัณฑ์ EPRO ของ Emerson ออกแบบมาโดยเฉพาะสำหรับการป้องกันและการตรวจสอบสภาพของอุปกรณ์เครื่องจักรกลที่มีความสำคัญต่อภารกิจ ระบบบูรณาการนี้ได้รับการออกแบบเพื่อวัดการกระจัดแบบไดนามิกและตำแหน่งของเพลาหมุนในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงอย่างแม่นยำ

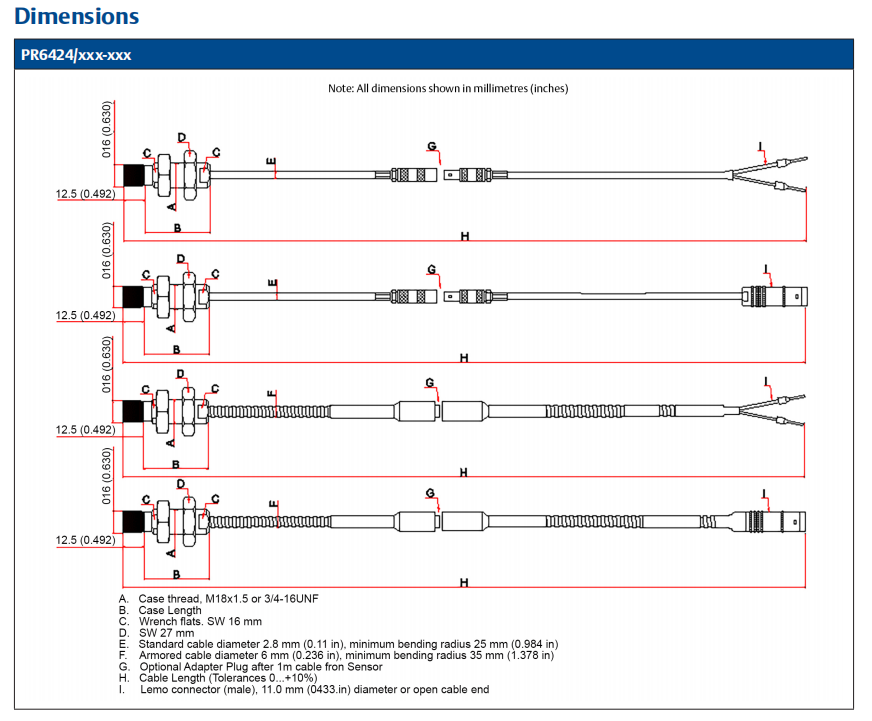

PR6424/011-040 คือเซ็นเซอร์กระแสไหลวน (โพรบ) ที่มีเส้นผ่านศูนย์กลาง 16 มิลลิเมตร รหัสคำสั่งซื้อ "011-040" ระบุว่าการกำหนดค่านี้ใช้เกลียว M18x1.5 ไม่มีสายเคเบิลหุ้มเกราะ มีความยาวตัวเรือน 50 มม. ความยาวสายเคเบิลรวม 10 เมตร และติดตั้งขั้วต่อ LEMO
CON021 เป็นตัวแปลงสัญญาณที่ตรงกัน (เซ็นเซอร์ความใกล้ชิด) ตัวแปลงสัญญาณมีหน้าที่จ่ายไฟให้กับเซ็นเซอร์ สร้างสนามแม่เหล็กความถี่สูง และแปลงสัญญาณดั้งเดิมของเซ็นเซอร์ให้เป็นแรงดันไฟฟ้ากระแสตรงที่มีความเที่ยงตรงสูงที่เสถียร ซึ่งเป็นสัดส่วนเชิงเส้นตรงกับระยะห่างระหว่างปลายโพรบและแกนเป้าหมาย
PR6424/011-040 + CON021 เป็นระบบการวัดกระแสไหลวนแบบไม่สัมผัสประสิทธิภาพสูงที่สมบูรณ์แบบในกลุ่มผลิตภัณฑ์ EPRO ของ Emerson ออกแบบมาโดยเฉพาะสำหรับการป้องกันและการตรวจสอบสภาพของอุปกรณ์เครื่องจักรกลที่มีความสำคัญต่อภารกิจ ระบบบูรณาการนี้ได้รับการออกแบบเพื่อวัดการกระจัดแบบไดนามิกและตำแหน่งของเพลาหมุนในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรงอย่างแม่นยำ
พารามิเตอร์ผลิตภัณฑ์
ข้อมูลจำเพาะของเซ็นเซอร์ PR6424/011-040
ความไว 4 V/มม. (±101.6 mV/mil)
ข้อผิดพลาดเชิงเส้น ≤ ±1.5% (พร้อม CON021, ช่วงมาตรฐาน)
เส้นผ่านศูนย์กลางเซ็นเซอร์ 16 มม
เกลียว M18x1.5
ความยาวเคส (B) 50 มม
ประแจปากตาย SW 27 มม.
ช่วงการวัด 4.0 มม. (ช่วงมาตรฐานพร้อม CON021)
ช่องว่างอากาศที่กำหนด (ตรงกลาง) ~2.7 มม. (0.11")
การดริฟท์ระยะยาว < 0.3%
วัสดุ เหล็กเฟอร์โรแมกเนติก (เช่น 42 Cr Mo 4)
เส้นผ่านศูนย์กลางเพลาขั้นต่ำ ≥ 80 มม
ความเร็วพื้นผิวสูงสุด 2,500 ม./วินาที
อุณหภูมิในการทำงาน -35°C ถึง 150°C (-31°F ถึง 302°F)
ข้อผิดพลาดของอุณหภูมิ < 4% ต่อ 100°K (ตามมาตรฐาน API 670)
ความต้านทานแรงดัน 10,000 hPa (145 psi)
نطاق القياس 4.0 مم (النطاق القياسي مع CON021)
ประเภทสายเคเบิล PTFE, ไม่มีเกราะ (เส้นผ่านศูนย์กลาง 2.8 มม.)
ปลายสายเคเบิล ขั้วต่อ LEMO (ตัวผู้)
ข้อมูลจำเพาะของตัวแปลง CON021
แรงดันไฟจ่าย -23 V ถึง -32 V DC (สำหรับเอาต์พุต -4 ถึง -20V)
S2: T-Çekirdek yapısı genel ferrit indüktörlere kıyasla performansı nasıl artırır?
การตอบสนองความถี่ (-3dB) 0 ถึง 20,000 เฮิร์ตซ์
เวลาเพิ่มขึ้น < 15 µs
ช่วงสัญญาณเอาท์พุต -4 V ถึง -20 V DC (หรือ -2 V ถึง -18 V) ซึ่งสอดคล้องเชิงเส้นตรงกับช่วงการวัดของเซ็นเซอร์
อุณหภูมิในการทำงาน -30°C ถึง 100°C (-22°F ถึง 212°F)
ระดับการป้องกัน IP20
วัสดุตัวเรือน LMgSi 0.5 (อะลูมิเนียมอัลลอย)
การเชื่อมต่อ อินพุต: ซ็อกเก็ต Lemo แบบล็อคตัวเองสำหรับเซ็นเซอร์
- เอาท์พุต/กำลังไฟ: ขั้วต่อสกรู (สายสูงสุด 1.5 มม.²)
การติดตั้ง สกรู M5x20 4x (รวมมาด้วย)
