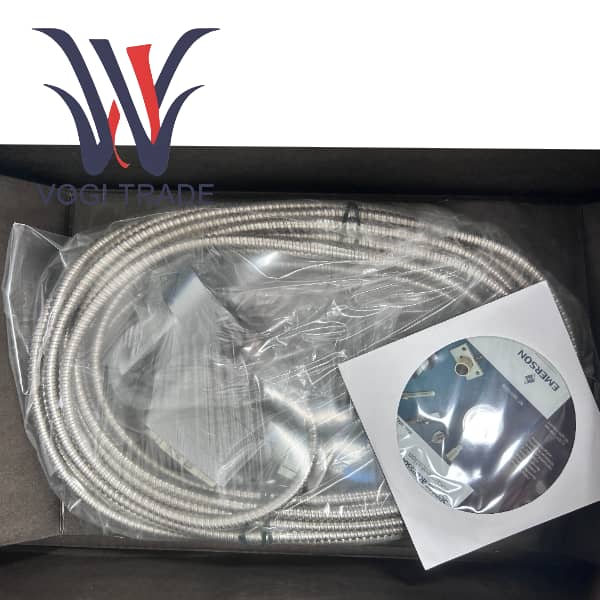

เอโปร PR6424/010-100+CON021

ภาพรวมผลิตภัณฑ์

PR6424/010-100 + CON021 คือโซลูชันการวัดการเคลื่อนที่ของกระแสไหลวนแบบไม่สัมผัสที่มีความแม่นยำสูง ซึ่งออกแบบมาสำหรับเครื่องจักรหมุนที่สำคัญขนาดกลางและขนาดใหญ่ โดย Epro ของเยอรมัน

PR6424/010-100 เป็นเซ็นเซอร์วัดกระแสไหลวนที่มีเส้นผ่านศูนย์กลางโพรบ 16 มม. ขนาดโพรบปานกลางทำให้มีความสมดุลที่ยอดเยี่ยมระหว่างช่วงการวัด ความไว และความสามารถในการปรับตัวให้เข้ากับสภาพพื้นผิว

CON021 เป็นตัวแปลงสัญญาณกระแสไหลวนสากล โดยให้การกระตุ้นด้วยความถี่สูงสำหรับเซ็นเซอร์ และแปลงสัญญาณเหนี่ยวนำอ่อนให้เป็นสัญญาณเชิงเส้นตรงเป็นสัญญาณแรงดันไฟฟ้ากระแสตรง -2V ถึง -18V หรือ -4V ถึง -20V สำหรับใช้ในระบบตรวจสอบ

การรวมกันนี้เป็นการกำหนดค่าหลักสำหรับการตรวจสอบการสั่นสะเทือนของเพลา การเคลื่อนตัวของแกน ความเยื้องศูนย์กลาง และความเร็วในการหมุนของอุปกรณ์ เช่น กังหันไอน้ำ กังหันก๊าซ คอมเพรสเซอร์แบบแรงเหวี่ยง ปั๊มขนาดใหญ่ และพัดลม CON021 สืบทอดข้อดีทั้งหมดของเทคโนโลยีปัจจุบันในแง่ของการไม่สัมผัสและความน่าเชื่อถือสูง และด้วยข้อดีของโพรบขนาด 16 มม. ทำให้สามารถปรับให้เข้ากับสถานการณ์การใช้งานทางอุตสาหกรรมได้หลากหลายขึ้น ทำให้เป็นตัวเลือกคลาสสิกที่สร้างความสมดุลระหว่างประสิทธิภาพและความคุ้มค่า

คุณสมบัติฟังก์ชั่นผลิตภัณฑ์

จุดสมดุลประสิทธิภาพในอุดมคติ

โพรบ 16 มม. เป็นขนาด "จุดหวาน" ในเซนเซอร์วัดกระแสไหลวน เมื่อเปรียบเทียบกับโพรบขนาด 8 มม. มันมีช่วงการวัดที่ใหญ่กว่าและสนามการตรวจจับที่ลึกกว่า และมีความไวน้อยกว่าต่อข้อบกพร่องเล็กน้อยบนพื้นผิวเพลาและการเปลี่ยนแปลงของฟิล์มน้ำมัน เมื่อเทียบกับโพรบขนาด 32 มม. มีความไวสูงกว่าและความละเอียดเชิงพื้นที่ดีกว่า และสามารถจับลักษณะการสั่นสะเทือนที่ละเอียดอ่อนยิ่งขึ้น ทำให้ PR6424 เป็นหนึ่งในเซ็นเซอร์วัดกระแสวนที่ใช้กันอย่างแพร่หลายที่สุด

การตอบสนองแบบไดนามิกสูงและบูรณาการช่วงกว้าง

แบนด์วิดท์ความถี่ 20kHz ช่วยให้มั่นใจได้ถึงความสามารถในการจับได้อย่างแม่นยำตั้งแต่การดัดโค้งของเพลาความถี่ต่ำไปจนถึงลักษณะความผิดปกติของตลับลูกปืนความถี่สูง ในเวลาเดียวกัน ช่วงเชิงเส้น 10.0 มม. เพียงพอที่จะครอบคลุมช่วงการเคลื่อนที่ของเพลาทั้งหมดของเครื่องจักรหมุนขนาดกลางและขนาดใหญ่ส่วนใหญ่ในระหว่างการสตาร์ท ปิดเครื่อง และการทำงานปกติ รวมถึงการเคลื่อนตัวตามแนวแกนที่เกิดจากการขยายตัวเนื่องจากความร้อน

การปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยม

ช่วงอุณหภูมิในการทำงาน -35°C ถึง +150°C และโครงสร้างที่แข็งแกร่งของสแตนเลส/PTFE ช่วยให้สามารถใช้งานได้อย่างน่าเชื่อถือในสภาพแวดล้อมที่รุนแรงต่างๆ ตั้งแต่โรงไฟฟ้าความเย็นทางตอนเหนือไปจนถึงโรงกลั่นน้ำมันในเขตร้อนชื้น

เชิงเส้นตรงและการชดเชยอุณหภูมิที่แม่นยำ

ระบบทั้งหมดได้รับการปรับเทียบโดยรวม วงจรภายใน CON021 ได้รับการปรับให้เหมาะกับ PR6424 ซึ่งชดเชยการเบี่ยงเบนความไวที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงความเป็นเส้นตรงสูงและเอาต์พุตที่เสถียรตลอดช่วงอุณหภูมิในการทำงาน

การเปรียบเทียบผลิตภัณฑ์ที่คล้ายกัน
