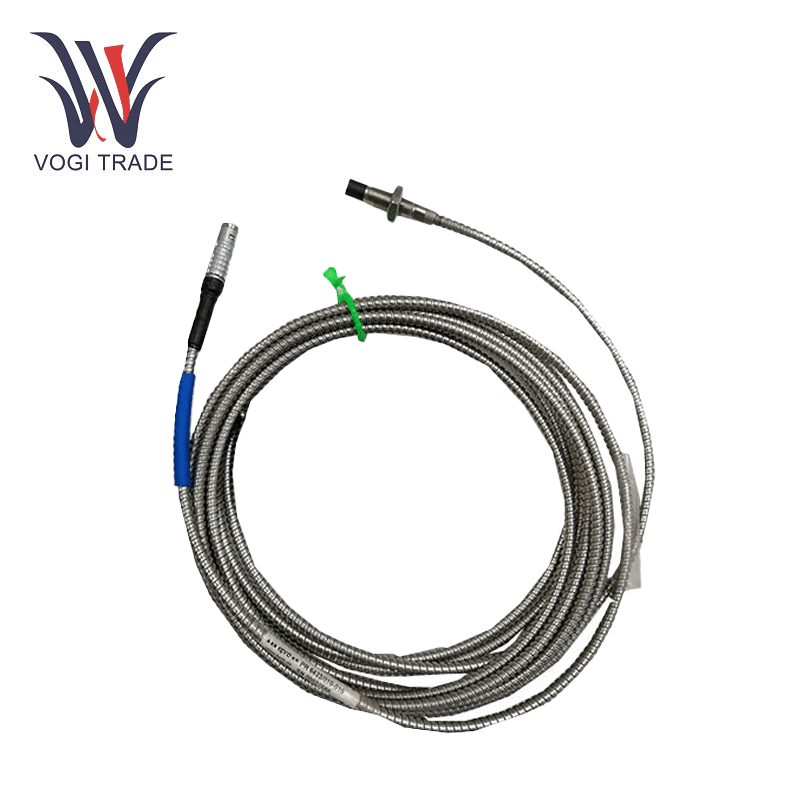

EPRO PR6423/012-100

พารามิเตอร์ทางเทคนิค

ความยาวด้าย: 45 มม.

ช่วงการวัดเชิงเส้น: 2 มม. (80 ล้าน)

ช่องว่างอากาศเริ่มต้น: 0.5 มม. (20 ล้าน)

เส้นผ่านศูนย์กลางเพลาขั้นต่ำ: 25 มม. (0.79”)

วัสดุเป้าหมาย (เหล็ก Ferromagnetic): 42CRMO4 (AISI/SAE 4140) มาตรฐานอื่น ๆ (ตามคำขอ)

คลาสการป้องกัน: IP66, IEC 60529

ช่วงอุณหภูมิการทำงาน: เซ็นเซอร์รวม สายเคเบิล 1m: -35 ถึง +180 ° C (-31 ถึง 356 ° F) สายเคเบิลและตัวเชื่อมต่อ: -35 ถึง +150 ° C (-31 ถึง 302 ° F)

วัสดุ: ปลายเซ็นเซอร์ (Peek Polyether Ether Ketone), เคส (สแตนเลส) สายเคเบิล (PTFE polytetrafluoroethylene), ตัวเชื่อมต่อ (ทองเหลือง, ชุบนิกเกิล)

อุปกรณ์ที่เข้ากันได้

EPRO PR6423/012-100 เข้ากันได้กับระบบตรวจสอบอุตสาหกรรม:

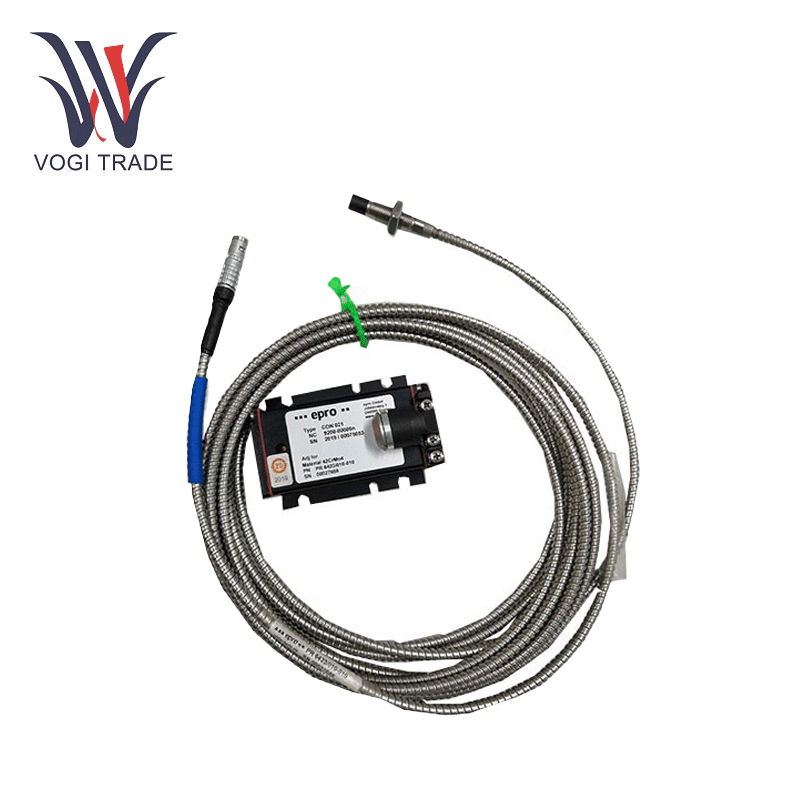

ตัวแปลงสัญญาณ: ตัวแปลง CON 011 เป็นสิ่งจำเป็นสำหรับการประมวลผลสัญญาณ Eddy ปัจจุบันดิบเพื่อให้แน่ใจว่าเอาต์พุตมาตรฐาน (4-20 mA หรือ 0-10 V) เพื่อการรวมเข้ากับระบบ PLC หรือ DCS ง่ายๆสำหรับการวิเคราะห์ข้อมูลแบบเรียลไทม์

แพลตฟอร์มการตรวจสอบกังหันและคอมเพรสเซอร์สำหรับระบบป้องกันเครื่องจักร MMS 6000/3000 สำหรับการตรวจสอบอย่างต่อเนื่องของความเยื้องศูนย์การสั่นสะเทือนและการเคลื่อนที่ตามแนวแกน

อุปกรณ์เสริมการติดตั้ง: ท่อป้องกันสแตนเลส MPT 064 หรือผู้ถือโพรบ EZ 1600 สามารถใช้เพื่อรักษาเสถียรภาพตัวเซ็นเซอร์ของเครื่องจักรหมุนความเร็วสูงซึ่งทำการวัด

สถานการณ์แอปพลิเคชัน

การตรวจสอบเพลากังหัน: การวัดนี้ตรวจพบการเยื้องศูนย์หรือการสึกหรอของแบริ่งโดยการวัดการกระจัดตามแนวแกนและรัศมีในกังหันไอน้ำ/ก๊าซและช่วยป้องกันความล้มเหลวที่สำคัญ ในโรงไฟฟ้ารวมวัฏจักรรวมกันมันให้การแยกอย่างปลอดภัยระหว่างส่วนประกอบการหมุนและที่อยู่กับที่

การวิเคราะห์การสั่นสะเทือนของคอมเพรสเซอร์-ติดตามความผิดปกติแบบไดนามิกในคอมเพรสเซอร์ความเร็วสูง (เช่น: หน่วยประมวลผลก๊าซนอกชายฝั่ง) เพื่อเพิ่มประสิทธิภาพและลดค่าใช้จ่ายโดยการระบุความเสี่ยงของความไม่สมดุลของโรเตอร์

การควบคุมการหล่อลื่นแบริ่งปั๊ม: ตรวจสอบความหนาของฟิล์มน้ำมันในปั๊มไฮโดรและให้คำเตือนล่วงหน้าเกี่ยวกับความล้มเหลวในการหล่อลื่น มันสำคัญมากสำหรับพืชไฟฟ้าพลังน้ำที่ทำงานที่โหลดแปรผัน

การติดตั้งและบำรุงรักษา

การติดตั้ง: EPRO PR6423/012-100 มีคุณสมบัติ M10x1 หรือ 3/8 "-24UNF สำหรับการวางตำแหน่งที่ยืดหยุ่นให้แน่ใจว่าเส้นผ่านศูนย์กลางเพลาขั้นต่ำ 25 มม. และช่องว่างอากาศเริ่มต้น 0.5 มม. (± 0.1 มม.) เพื่อรักษาความถูกต้องของการวัด

การเดินสาย: สายรัดหุ้มเกราะ (เส้นผ่านศูนย์กลาง 6 มม.) ที่มีรัศมีการดัดขั้นต่ำ 35 มม. แนะนำสำหรับการกำหนดเส้นทางที่มีความเครียดสูงใกล้กับอุปกรณ์หมุนหรือในพื้นที่ จำกัด

นอกจากนี้เรายังจัดหารุ่นอื่น ๆ ของผลิตภัณฑ์นี้: PR6423/012-120, PR6423/014-130, PR6423/015-110 พวกเขาเหมือนกันในข้อกำหนดคุณสมบัติและช่วงแอปพลิเคชัน ความแตกต่างคือความยาวรวมของสายเคเบิลและความยาวด้ายอ้างอิงถึงตารางสำหรับรายละเอียด
