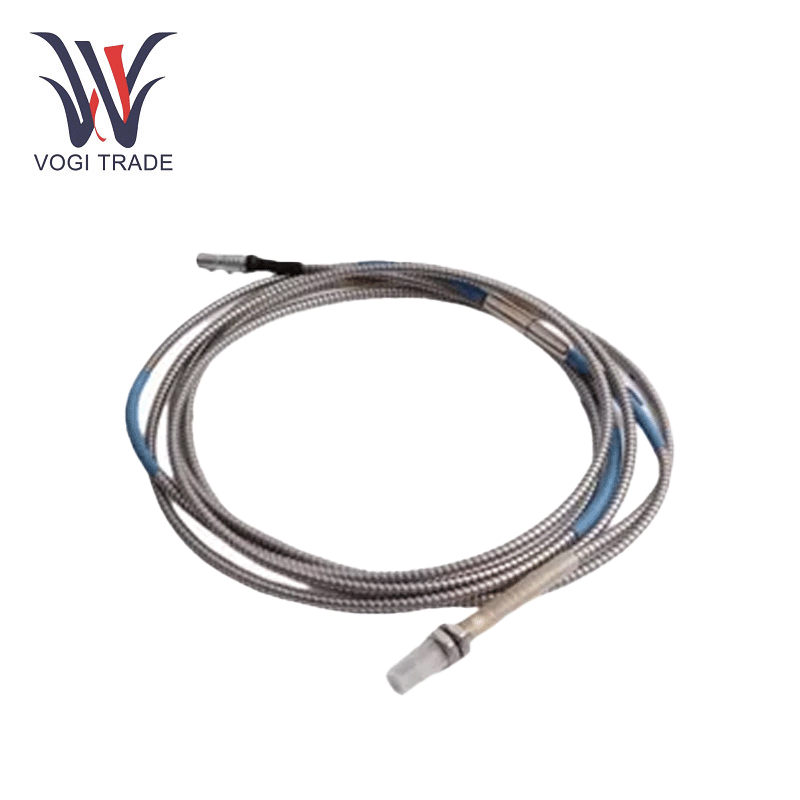

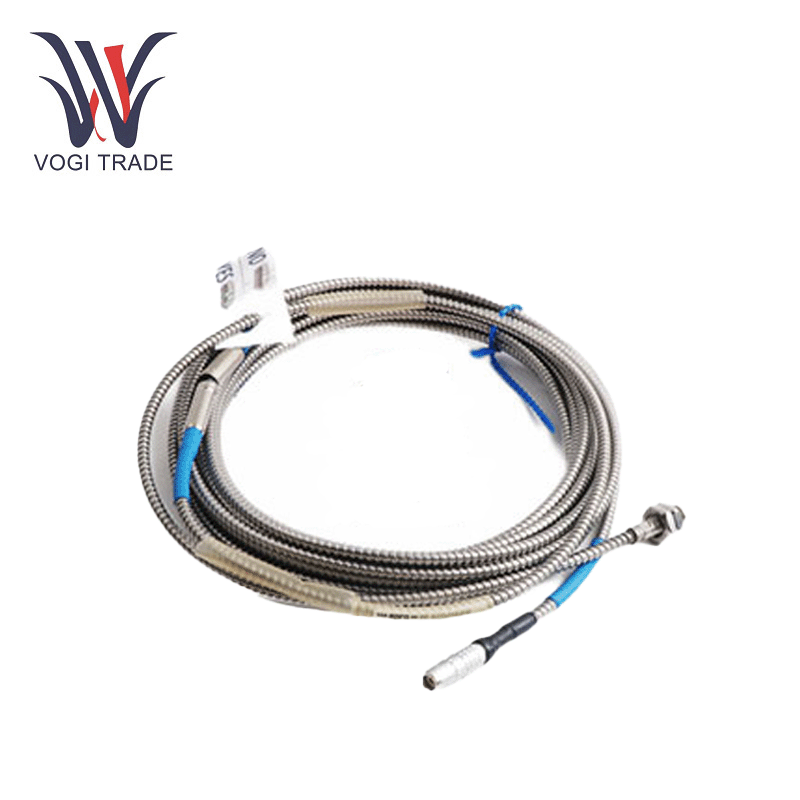

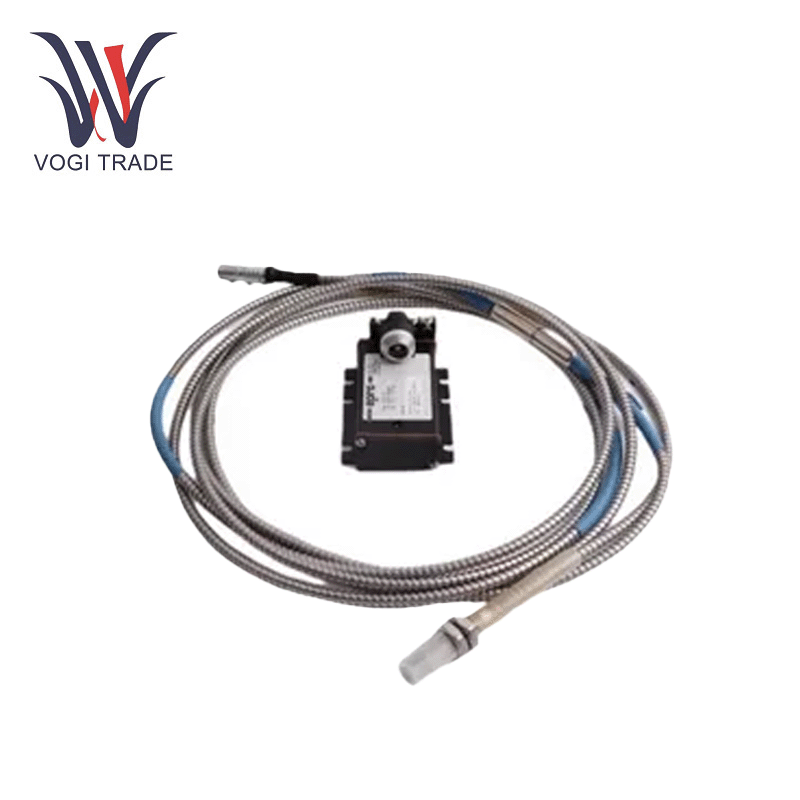

EPRO PR6423/010-100

พารามิเตอร์ทางเทคนิค

ความยาวด้าย: 25 มม.

ช่วงการวัดเชิงเส้น: 2 มม. (80 ล้าน)

ช่องว่างอากาศเริ่มต้น: 0.5 มม. (20 ล้าน)

เส้นผ่านศูนย์กลางเพลาขั้นต่ำ: 25 มม. (0.79”)

วัสดุเป้าหมาย (เหล็ก Ferromagnetic): 42CRMO4 (AISI/SAE 4140) มาตรฐานอื่น ๆ (ตามคำขอ)

คลาสการป้องกัน: IP66, IEC 60529

ช่วงอุณหภูมิการทำงาน: เซ็นเซอร์รวม สายเคเบิล 1m: -35 ถึง +180 ° C (-31 ถึง 356 ° F) สายเคเบิลและตัวเชื่อมต่อ: -35 ถึง +150 ° C (-31 ถึง 302 ° F)

วัสดุ: ปลายเซ็นเซอร์ (Peek Polyether Ether Ketone), เคส (สแตนเลส) สายเคเบิล (PTFE polytetrafluoroethylene), ตัวเชื่อมต่อ (ทองเหลือง, ชุบนิกเกิล)

คุณสมบัติที่สำคัญ

ความสามารถในการวัดคู่: EPRO PR6423/010-100 เก่งทั้งในแบบคงที่ (สูงถึง 2.0 มม.) และไดนามิก (0–1000 μm) การตรวจสอบการเคลื่อนที่เพื่อให้แน่ใจว่าการตรวจจับการเปลี่ยนแปลงตามแนวแกน/รัศมีและการสั่นสะเทือนในกังหัน, คอมเพรสเซอร์และกล่องเกียร์ ความไว 4 V/mM ช่วยให้สามารถติดตามการเปลี่ยนแปลงทางกลระดับไมโครได้ตามเวลาจริง

การรวมระบบไร้รอยต่อ: ออกแบบเป็นส่วนหนึ่งของระบบตรวจสอบกังหัน MMS6000 ซึ่งรองรับการเชื่อมต่อโดยตรงกับ PLCs และหน่วยเก็บข้อมูลผ่านแบบอะนาล็อก (4–20 Ma) หรือ Digital Protocols79 การปรับเทียบเชิงเส้นล่วงหน้าช่วยลดความซับซ้อนในการตั้งค่า

การปฏิบัติตามกฎระเบียบและการสนับสนุนทั่วโลก: การประชุม API 670, ISO 10817-1 และ DIN 45670, EPRO PR6423/010-100 ได้รับการสนับสนุนโดยการสนับสนุนด้านเทคนิคระดับโลกและตัวเลือกการจัดส่งอย่างรวดเร็วสำหรับการดำเนินงานที่ไม่หยุดยั้ง

การติดตั้งและบำรุงรักษา

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง:

การติดตั้ง: EPRO PR6423/010-100 มีด้าย M10x1 หรือ 3/8 "-24UNF สำหรับการวางตำแหน่งที่ยืดหยุ่นให้แน่ใจว่าเส้นผ่านศูนย์กลางเพลาขั้นต่ำ 25 มม. และช่องว่างอากาศเริ่มต้น 0.5 มม. (± 0.1 มม.) เพื่อรักษาความแม่นยำในการวัด

การเดินสาย: สายรัดหุ้มเกราะ (เส้นผ่านศูนย์กลาง 6 มม.) ที่มีรัศมีการดัดขั้นต่ำ 35 มม. แนะนำสำหรับการกำหนดเส้นทางที่มีความเครียดสูงใกล้กับอุปกรณ์หมุนหรือในพื้นที่ จำกัด

แนวทางการบำรุงรักษา:

การตรวจสอบตามปกติ: ตรวจสอบเคล็ดลับเซ็นเซอร์ Peek รายไตรมาสสำหรับเศษซากหรือการย่อยสลายความร้อน ตรวจสอบความสมบูรณ์ของสายเคเบิลโดยเฉพาะอย่างยิ่งที่จุดเชื่อมต่อเพื่อรักษาระดับการป้องกัน IP66 ในสภาพแวดล้อมที่เต็มไปด้วยฝุ่นหรือเปียก

การปรับเทียบใหม่: ดำเนินการสอบเทียบสองปีโดยใช้ตัวแปลง SON Series เพื่อให้แน่ใจว่า± 0.01 มม. การทำซ้ำและลดการดริฟท์ระยะยาว บันทึกการสอบเทียบควรสอดคล้องกับมาตรฐาน API 670 สำหรับการตรวจสอบการปฏิบัติตามกฎระเบียบ

นอกจากนี้เรายังจัดหารุ่นอื่น ๆ ของผลิตภัณฑ์นี้: PR6423/010-110, PR6423/010-120, PR6423/010-140 พวกเขาเหมือนกันในข้อกำหนดคุณสมบัติและช่วงแอปพลิเคชัน ความแตกต่างคือความยาวทั้งหมดของสายเคเบิลอ้างอิงจากตารางสำหรับรายละเอียด
