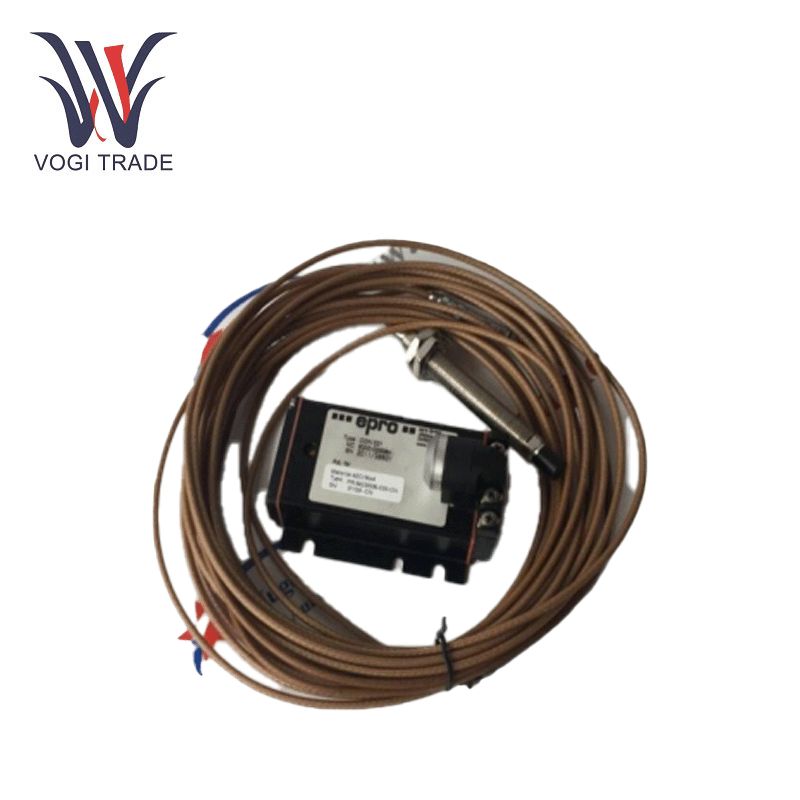

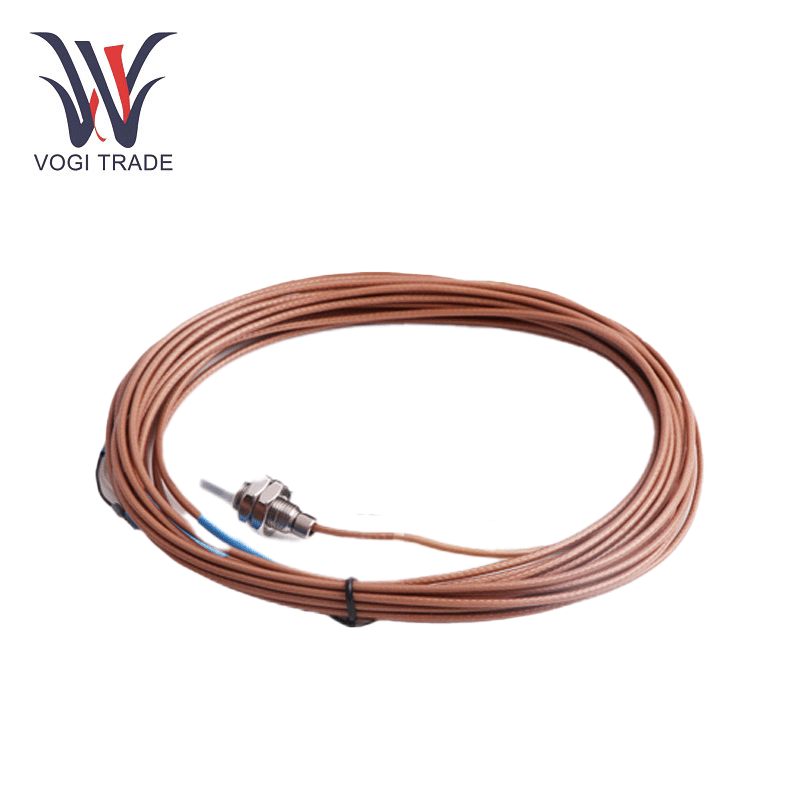

EPRO PR6423/001-010

พารามิเตอร์ทางเทคนิค

ความยาวด้าย: 35 มม.

ช่วงการวัดเชิงเส้น: 2 มม. (80 ล้าน)

ช่องว่างอากาศเริ่มต้น: 0.5 มม. (20 ล้าน)

เส้นผ่านศูนย์กลางเพลาขั้นต่ำ: 25 มม. (0.79”)

วัสดุเป้าหมาย (เหล็ก Ferromagnetic): 42CRMO4 (AISI/SAE 4140) มาตรฐานอื่น ๆ (ตามคำขอ)

คลาสการป้องกัน: IP66, IEC 60529

ช่วงอุณหภูมิการทำงาน: เซ็นเซอร์รวม สายเคเบิล 1m: -35 ถึง +180 ° C (-31 ถึง 356 ° F) สายเคเบิลและตัวเชื่อมต่อ: -35 ถึง +150 ° C (-31 ถึง 302 ° F)

วัสดุ: ปลายเซ็นเซอร์ (Peek Polyether Ether Ketone), เคส (สแตนเลส) สายเคเบิล (PTFE polytetrafluoroethylene), ตัวเชื่อมต่อ (ทองเหลือง, ชุบนิกเกิล)

อุปกรณ์ที่เข้ากันได้

EPRO PR6423/001-010 รวมเข้ากับระบบตรวจสอบอุตสาหกรรมได้อย่างราบรื่น:

ตัวแปลงสัญญาณ: ต้องมีการจับคู่กับตัวแปลง CON 021 เพื่อแปลงสัญญาณเซ็นเซอร์ดิบเป็นเอาต์พุตมาตรฐาน (เช่น 4–20 mA หรือ 0–10 V) สำหรับการรวมเข้ากับระบบควบคุม

แพลตฟอร์มการตรวจสอบ: เข้ากันได้กับระบบป้องกันเครื่องจักร MMS 6000/3000 ทำให้สามารถติดตามการสั่นสะเทือนแบบเรียลไทม์การเคลื่อนที่ของเพลาและความผิดปกติในกังหันและคอมเพรสเซอร์

อุปกรณ์เสริมการติดตั้ง: ใช้กับ MPT 064 Metal Protective Tubes หรือ EZ 1600 Probe ที่เพิ่มขึ้นเพื่อเพิ่มเสถียรภาพในการตั้งค่าการสั่นสะเทือนสูง

การติดตั้งและบำรุงรักษา

แนวทางปฏิบัติที่ดีที่สุดในการติดตั้ง:

การติดตั้ง: EPRO PR6423/001-010 มีคุณสมบัติ M10X1 หรือ 3/8 "-24UNF สำหรับการวางตำแหน่งที่ยืดหยุ่นตรวจสอบให้แน่ใจว่าเส้นผ่านศูนย์กลางเพลาขั้นต่ำ 25 มม. และช่องว่างอากาศเริ่มต้น 0.5 มม. (± 0.1 มม.) เพื่อความแม่นยำของสัญญาณที่เหมาะสมที่สุด

การเดินสาย: ใช้สายเกราะ (เส้นผ่านศูนย์กลาง 6 มม.) ที่มีรัศมีการดัดขั้นต่ำ 35 มม. เพื่อป้องกันความเสียหายในการกำหนดเส้นทางที่มีความเครียดสูง

แนวทางการบำรุงรักษา:

การตรวจสอบตามปกติ: ตรวจสอบปลายเซ็นเซอร์สำหรับการสะสมเศษซากหรือการกัดกร่อนรายไตรมาส ตรวจสอบความสมบูรณ์ของสายเคเบิลโดยเฉพาะอย่างยิ่งใกล้ขั้วต่อเพื่อรักษาการป้องกัน IP66

การปรับเทียบใหม่: ดำเนินการสอบเทียบสองปีโดยใช้ตัวแปลง SON Series เพื่อให้แน่ใจว่ามีความแม่นยำในระยะยาว (± 0.01 มม. การทำซ้ำ) และลดการดริฟท์

นอกจากนี้เรายังจัดหารุ่นอื่น ๆ ของผลิตภัณฑ์นี้: PR6423/00R-010, PR6423/009-030, PR6423/007-010 พวกเขาเหมือนกันในข้อกำหนดคุณสมบัติและช่วงแอปพลิเคชัน ความแตกต่างคือความยาวของเธรดและความยาวสายเคเบิลอ้างอิงจากตารางสำหรับรายละเอียด
