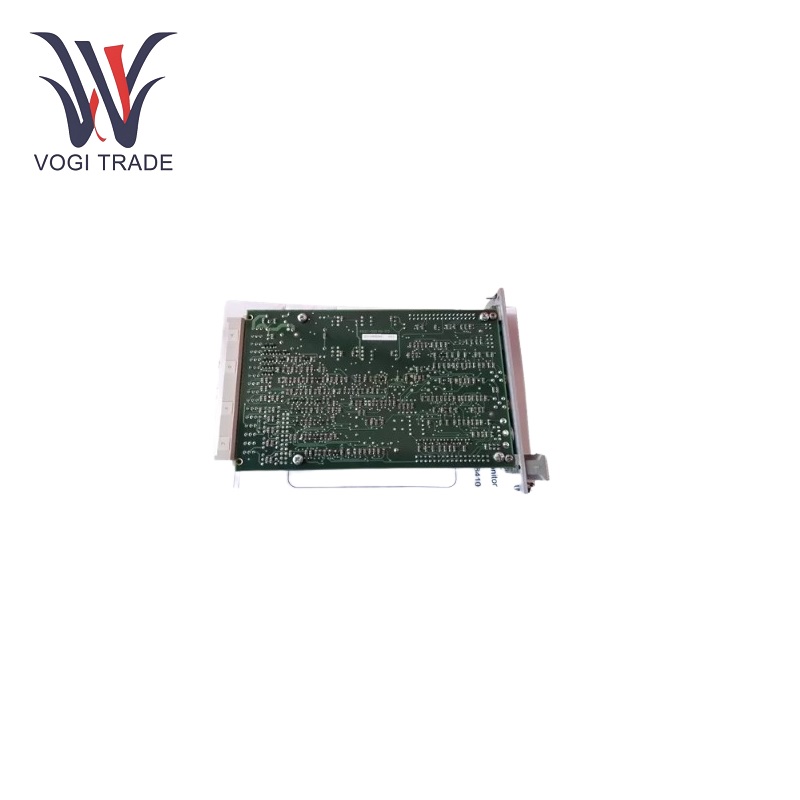

EPRO MMS6410

การใช้งาน ปพารามิเตอร์

อินพุตเซ็นเซอร์:EPRO MMS6410 มีอินพุตอิสระสองอินพุตสำหรับเซ็นเซอร์อินดักทีฟและหม้อแปลงดิฟเฟอเรนเชียลในการกำหนดค่าฮาล์ฟบริดจ์หรือฟูลบริดจ์ อินพุตเหล่านี้แยกทางไฟฟ้า ป้องกันไฟฟ้าลัดวงจร และป้องกันการลัดวงจร โดยมีแรงดันไฟฟ้าอินพุตสูงสุด 3.6 V (การป้องกันแรงดันไฟฟ้าเกิน) และช่วงแรงดันไฟฟ้าอินพุตปกติ 2.5 V rms ความต้านทานอินพุตคือ 200 kΩ

ช่วงการวัด:ช่วงการวัดขึ้นอยู่กับช่วงการวัดเซนเซอร์ และสามารถกลับเอาต์พุตหนึ่งหรือทั้งสองเอาต์พุตได้

Sในส.พาวเวอร์ซัพพลาย: อินพุตแต่ละตัวมีเอาต์พุตบัฟเฟอร์แยกต่างหากสำหรับจ่ายไฟให้กับเซ็นเซอร์อินดักทีฟ โดยมีความถี่พาหะ 4.75 kHz แรงดันไฟฟ้าจ่ายปกติ 4 V rms และโหลดที่อนุญาต 120 - 600 Ω

อินพุตควบคุม:สองช่องสัญญาณมีอินพุตไบนารีลอจิกทั่วไป และโหมดออปโตคัปเปลอร์ประกอบด้วย "สัญญาณเตือนล่วงหน้า (สัญญาณเตือน)" โหมดเปิดหรือปิด และ "สัญญาณเตือนหลัก (อันตราย)" โหมดเปิดหรือปิด นอกจากนี้ยังมีคุณสมบัติการระงับช่องสัญญาณหรือโมดูลและตัวคูณขีดจำกัดสำหรับการเปลี่ยนขีดจำกัดการแจ้งเตือนระหว่างการเริ่มต้นและปิดเครื่อง ความต้านทานอินพุตลอจิก 24 V คือ > 10 kΩ และมีอินพุตพัลส์หลักที่ 1 พัลส์ต่อการปฏิวัติเพื่อวัตถุประสงค์ในการวิเคราะห์

เอาท์พุต:โมดูลมีเอาต์พุตออปโตคัปเปลอร์ที่ไม่มีศักย์ไฟฟ้าที่ขั้วต่อด้านหลัง อินเทอร์เฟซการสื่อสาร RS485 ให้เอาต์พุตกระแสหนึ่งรายการต่อช่องสัญญาณ ตามสัดส่วนกับช่วงการวัดและตัวแปรที่เลือก เอาต์พุตแรงดันไฟฟ้าหนึ่งรายการต่อช่อง สัดส่วนกับตัวแปรที่เลือกและช่วงการวัด และเอาต์พุตแรงดันไฟฟ้าหนึ่งรายการต่อช่องสัญญาณ ซึ่งแปรผันตามสัญญาณเซ็นเซอร์

แหล่งจ่ายไฟ:โมดูลมีอินพุตแหล่งจ่ายไฟสำรองผ่านอินพุตแหล่งจ่ายไฟสองช่อง ไดโอดแยกส่วน โดยมีแรงดันไฟฟ้า 18 - 24 - 31.2 V dc และอัตราการสิ้นเปลืองพลังงานสูงสุด 8 วัตต์ (สูงสุด 300 mA ที่ 24 V)

สภาพแวดล้อม:โมดูลมีระดับการป้องกัน IP00 ตามมาตรฐาน DIN 40050 ในขณะที่แผ่นด้านหน้ามีระดับการป้องกัน IP21 ตามมาตรฐาน DIN 40050 ช่วงอุณหภูมิในการทำงานคือ 0 - +65 °C ในขณะที่ช่วงอุณหภูมิในการจัดเก็บและการขนส่งคือ -30 - + 85 องศาเซลเซียส ความชื้นสัมพัทธ์ที่อนุญาตคือ 5 - 95% โดยไม่มีการควบแน่น และสามารถทนต่อการสั่นสะเทือนและการกระแทกที่อนุญาตได้ตามมาตรฐาน IEC 68-2 ส่วนที่ 6 และส่วนที่ 29

ฟังก์ชั่นสินค้า

การวัดและการคำนวณ:EPRO MMS6410 เป็นแอมพลิฟายเออร์การวัดสองช่องสัญญาณที่สามารถวัดการเคลื่อนที่ของเพลาด้วยเซ็นเซอร์อินดักทีฟหรือหม้อแปลงดิฟเฟอเรนเชียลในรูปแบบฮาล์ฟบริดจ์หรือฟูลบริดจ์ แต่ละช่องการวัดทำงานแยกกันหรือคำนวณผลรวมหรือผลต่างของผลการวัดของสองช่อง สามารถวัดสัญญาณคงที่และไดนามิก: การกระจัด มุม แรง แรงบิด หรือปริมาณทางกายภาพอื่นๆ ที่สามารถวัดได้ด้วยเซ็นเซอร์อุปนัย

การตรวจสอบเซ็นเซอร์และการตรวจสอบโมดูล:โมดูลมีฟังก์ชันต่างๆ เช่น การตรวจสอบสัญญาณเซ็นเซอร์ สายไฟ แรงดันไฟฟ้าของระบบ การกำหนดค่า การตั้งค่าพารามิเตอร์ ค่าการวัด อุณหภูมิในการทำงานของโมดูล ระบบเฝ้าระวัง ฯลฯ เพื่อให้มั่นใจถึงระบบการวัดที่เชื่อถือได้และแม่นยำ การตรวจสอบสัญญาณเตือนและขีดจำกัด: แต่ละช่องสามารถตั้งค่าสัญญาณเตือนและค่าอันตรายแยกกันได้ มีสัญญาณเตือนล่วงหน้า ช่องสัญญาณเตือนหลัก ตัวคูณค่าขีดจำกัด โหมดเอาต์พุตสัญญาณเตือน และฟังก์ชันพักสัญญาณเตือน แต่ละช่องมีเอาต์พุตแจ้งเตือน 4 ช่อง ซึ่งทั้งหมดเป็นเอาต์พุตแบบ Open Collector โดยไม่แยกจากกันและแยกออกจากวงจรหลัก

การซิงโครไนซ์:เมื่อโมดูล EPRO MMS6410 หลายโมดูลทำงานในระบบเดียวกัน การซิงโครไนซ์ออสซิลโลสโคปความถี่พาหะถือเป็นสิ่งสำคัญมาก EPRO MMS6410 สามารถทำงานในโหมดการตรวจสอบหลักเพื่อส่งสัญญาณการซิงโครไนซ์ไปยังจอภาพอื่น หรือทำงานในโหมดการตรวจสอบทาสเพื่อรับสัญญาณการซิงโครไนซ์จากจอภาพอื่น การกำหนดค่าและการสื่อสาร: โมดูลนี้มีอินเทอร์เฟซ RS232 และ RS485 อินเทอร์เฟซ RS232 ใช้สำหรับการกำหนดค่าและการแลกเปลี่ยนข้อมูลกับโมดูล และใช้อินเทอร์เฟซ RS485 เพื่อเชื่อมต่อกับระบบการวิเคราะห์และวินิจฉัย MMS6800 ของ EPRO หรือคอมพิวเตอร์โฮสต์ เพื่อให้สามารถบูรณาการเข้ากับระบบการตรวจสอบและควบคุมขนาดใหญ่ได้อย่างราบรื่น

ขอบเขตการสมัคร

EPRO MMS6410 ใช้กันอย่างแพร่หลายในการตรวจสอบอุปกรณ์เครื่องจักรกล โดยเฉพาะเครื่องจักรเทอร์โบ EPRO MMS6410 สามารถวัดการกระจัดของเพลา การขยายตัวทางความร้อน และพารามิเตอร์อื่นๆ ของกังหันไอน้ำ กังหันก๊าซ กังหันน้ำ คอมเพรสเซอร์ พัดลม เครื่องหมุนเหวี่ยง และเครื่องจักรที่หมุนอื่นๆ ช่วยปกป้องกังหัน ปรับปรุงความปลอดภัยในการปฏิบัติงานและประสิทธิภาพของอุปกรณ์ใดๆ และยืดอายุการใช้งานของเครื่องจักรโดยรับประกันการวัดที่แม่นยำและแม่นยำ
