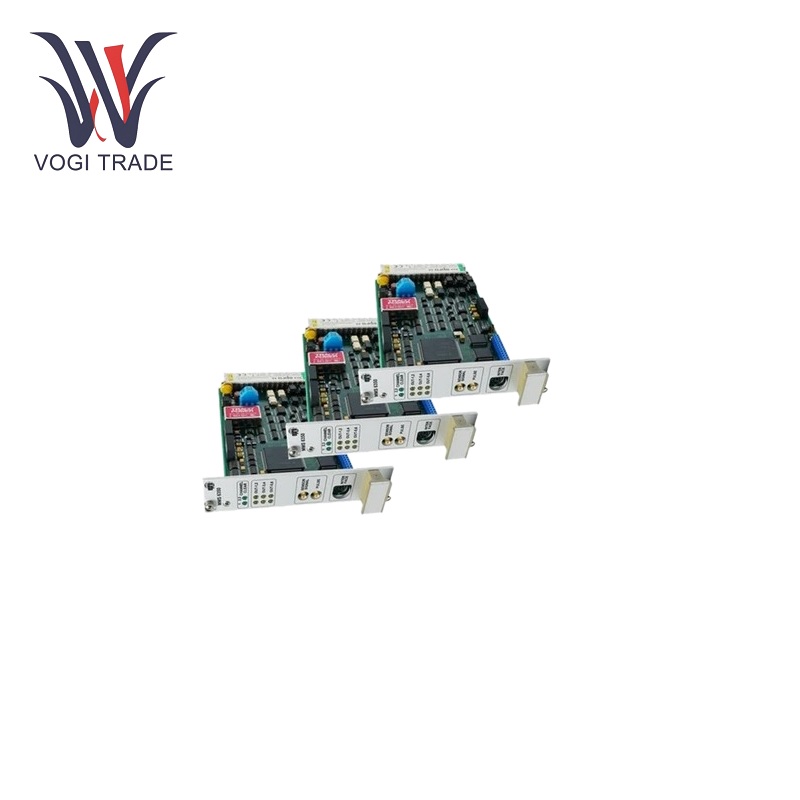

อีโปร MMS3210

อินพุตเซ็นเซอร์:รองรับอินพุตเซ็นเซอร์กระแสวนอิสระสองตัว ช่วงการวัดมาตรฐานของเซนเซอร์ประเภทต่างๆ มีดังนี้: PR6422/… คือ 1 มม.; PR6423/… คือ 2 มม.; PR6424/… คือ 4 มม.; PR6425/… คือ 4 มม.; PR6426/… ช่วงตัวเลือกคือ 8, 12, 16 หรือ 20 มม. ช่วงความถี่ของเซ็นเซอร์เหล่านี้คือ 0-10Hz และข้อผิดพลาดเชิงเส้นโดยรวมน้อยกว่า 0.25% สัญญาณเอาท์พุต: เครื่องส่งสัญญาณมีตัวเลือก 0/4-20mA สองตัว

เอาท์พุทปัจจุบัน:แต่ละช่องใช้สำหรับอินพุตที่สอดคล้องกัน หรือเป็นเอาต์พุตสำหรับค่าสูงสุดของการวัดสองช่องสัญญาณ เหมาะสำหรับสถานการณ์ทางไฟฟ้าสูงถึง 500Ω มีการป้องกันการลัดวงจรและวงจรเปิด นอกจากนี้ ยังมีเอาต์พุตแรงดันไฟฟ้าเสริม 2 ช่อง (2-10V) ซึ่งแต่ละช่องสอดคล้องกับสัญญาณอินพุต สำหรับการทดสอบ การวิเคราะห์ และการวินิจฉัย เอาต์พุตอื่นๆ ได้แก่เอาต์พุตสถานะ "OK" และเอาต์พุตจำกัด 2 รายการ

แหล่งจ่ายไฟ:EPRO MMS3210 ใช้แหล่งจ่ายไฟสำรองที่มีแรงดันไฟฟ้าปกติ 18…24…31.2VDC วงจรเครื่องส่งสัญญาณถูกแยกด้วยระบบไฟฟ้าจากแหล่งจ่ายไฟผ่านตัวแปลง DC/DC และกินกระแสไฟประมาณ 100mA และ 2.5W ที่ 24V

สภาพแวดล้อม:เซ็นเซอร์ได้รับการออกแบบมาให้ทำงานในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง ตัวเครื่องทำจากอะลูมิเนียมทนต่อการกัดกร่อน มีระดับการป้องกัน IP65 และได้รับการออกแบบตามการรับรอง DIN40050 และ IEC144 CE มีความต้านทานต่อการรบกวนทางแม่เหล็กไฟฟ้าได้ดี และเป็นไปตามมาตรฐาน EN55011 และ EN50082-2 อุณหภูมิในการทำงานอยู่ในช่วง -20…+80°C อุณหภูมิในการเก็บรักษาคือ -30…+90°C และความชื้นสัมพัทธ์ที่อนุญาตคือ 0…95% โดยไม่มีการควบแน่น นอกจากนี้ยังสามารถทนต่อแรงกระแทก 20G/2ms และการสั่นสะเทือน 5G @ 60 Hz

คุณสมบัติผลิตภัณฑ์

การแปลงสัญญาณ:EPRO MMS3210 ได้รับการออกแบบมาเพื่อแปลงสัญญาณอินพุตของเซ็นเซอร์กระแสไหลวนอิสระสองตัว (PR6422/…, PR6423/…, PR6424/…, PR6425/… และ PR6426/…) เป็นสัญญาณเอาต์พุตอิสระสองตัวตามสัดส่วนการกระจัดของเพลา ช่วยให้วัดและตรวจสอบการกระจัดตามแนวแกน ตำแหน่งเพลา การขยายตัวเนื่องจากความร้อน การกระจัดในแนวรัศมี ตำแหน่งตลับลูกปืนกันรุน และตำแหน่งวาล์วได้อย่างแม่นยำ

การตรวจสอบตนเอง:วงจร "ทดสอบตัวเอง" ในตัวช่วยให้เครื่องส่งสัญญาณสามารถตรวจสอบสัญญาณเซ็นเซอร์ สายเชื่อมต่อระหว่างเซ็นเซอร์และโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายไฟได้อย่างต่อเนื่อง หากเกิดข้อผิดพลาด เอาต์พุตเชิงตรรกะ "OK" จะเปลี่ยนสถานะ และการเปลี่ยนแปลงในเอาต์พุตปัจจุบันจาก 4-20mA เป็น 0mA จะแสดงปัญหาทันที

การกำหนดค่าที่ยืดหยุ่น:การตั้งค่าเริ่มต้นของ EPRO MMS3210 สามารถปรับได้ผ่านสวิตช์สลับและสวิตช์หมุน แม้ว่าการตั้งค่าจากโรงงานจะได้รับการกำหนดค่าด้วยโหมดการทำงานทั่วไป แต่ตัวเครื่องยังเปิดรับการปรับแต่งจากโรงงาน ทำให้มีความยืดหยุ่นสูงสำหรับการใช้งานที่แตกต่างกัน

การตรวจจับขีดจำกัด:ไฟเตือนสีเหลืองและสีแดงในโหมดดูอัลแชนเนลจะตรวจสอบค่าลักษณะของช่อง 1 และ 2 ตามลำดับ ในโหมดช่องสัญญาณเดียว สามารถตั้งค่าขีดจำกัดได้ โดยไฟสีเหลืองแสดงถึงการเตือน และไฟสีแดงแสดงถึงโหมดอันตราย ช่วงทั้งหมดคือตั้งแต่ 0 ถึงขีดจำกัดเต็มสเกล ช่วยให้สามารถควบคุมและตรวจสอบค่าที่วัดได้อย่างแม่นยำ

การใช้งาน

EPRO MMS3210 เหมาะสำหรับกังหันไอน้ำขนาดใหญ่และขนาดเล็ก พัดลม โบลเวอร์ คอมเพรสเซอร์ กระปุกเกียร์ เครื่องหมุนเหวี่ยง ปั๊ม และโรงงานถ่านหิน เครื่องส่งสัญญาณนี้เหมาะสำหรับอุปกรณ์ขนาดใหญ่ในโรงไฟฟ้า โรงกลั่น และโรงงานเคมี และเมื่อใช้ร่วมกับฟิลด์บัส, PLC, คอมพิวเตอร์แม่ข่าย และเครือข่าย ก็สามารถทำงานเป็นจอภาพแบบสแตนด์อโลนสำหรับเครื่องจักรเทอร์โบขนาดเล็กที่มีจุดตรวจวัดเพียงไม่กี่จุด
