เอเมอร์สัน KJ3222X1-BA1

รายละเอียด

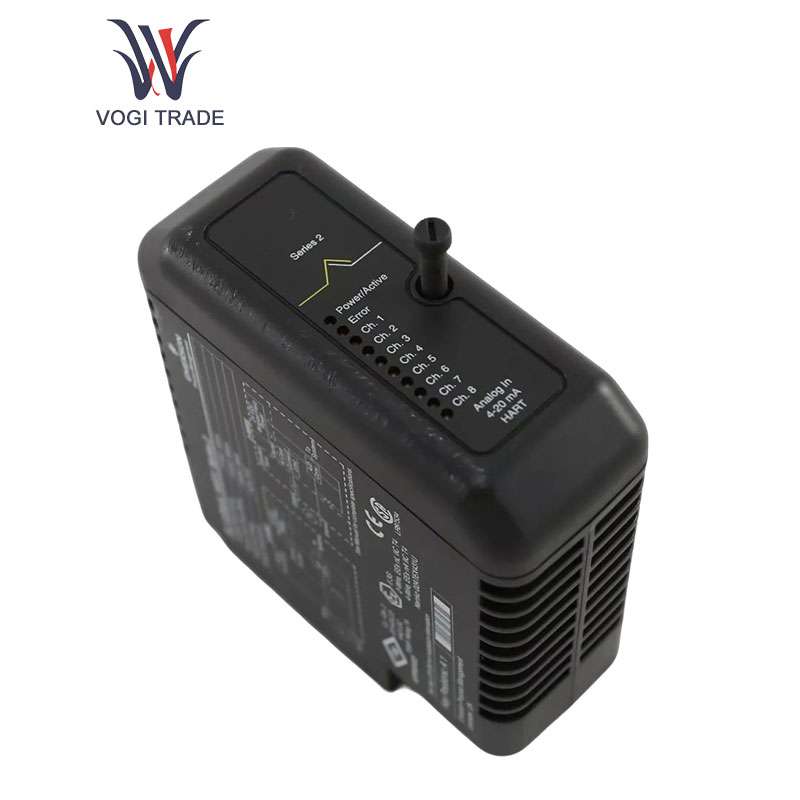

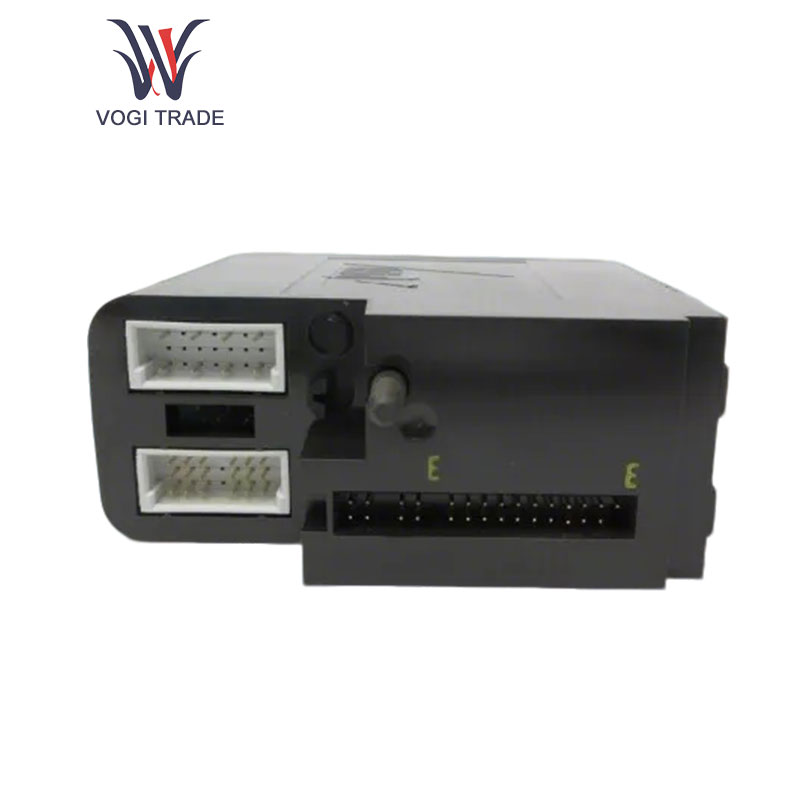

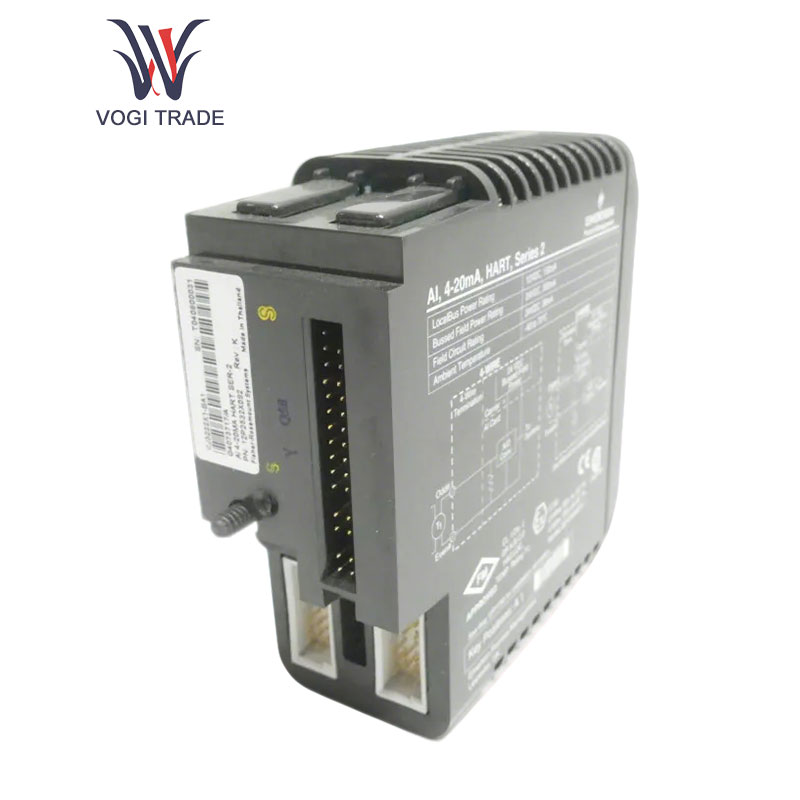

บทนำของ Emerson KJ3222X1-BA1

Emerson KJ3222X1-BA1 ส่งสัญญาณอะนาล็อกไปยังสัญญาณดิจิทัลเพื่อให้สามารถประมวลผลทางคอมพิวเตอร์สำหรับการรวบรวมและประมวลผลข้อมูลอะนาล็อกเพิ่มเติม

ข้อมูลจำเพาะของ Emerson KJ3221X1-BA1

อัตรากำลังไฟบัสเฉพาะที่: 12 VDC ที่ 150 mA อัตรากำลังสนามบัส: 24 VDC ที่ 300 mA

อัตราวงจรสนาม: 24 VDC ที่ 30 mA

ช่วงอุณหภูมิในการทำงาน: -40°C ถึง 70°C ความต้านทานต่อแรงกระแทก: คลื่นไซน์ 10g ½ เป็นเวลา 11 มิลลิวินาที

ความต้านทานการสั่นสะเทือน: สูงสุด 1 มม. จาก 5 ถึง 16 Hz; 0.5 กรัม จาก 16 ถึง 150Hz

ระดับสารปนเปื้อนในอากาศ: ISA-S71.04 – 1985 สารปนเปื้อนในอากาศประเภท G3

ความชื้นสัมพัทธ์: 5 ถึง 95% ไม่มีการควบแน่น; ระดับ IP20

จำนวนช่อง: 8 ช่อง

ปลายเซนเซอร์: 4-20 mA รองรับโปรโตคอล HART; สามารถรับรู้การสื่อสารดิจิทัลแบบสองทางกับอุปกรณ์ที่รองรับโปรโตคอล HART ซึ่งเอื้อต่อการตรวจสอบระยะไกลและการวินิจฉัยข้อผิดพลาดสำหรับการจัดการอัจฉริยะ

คุณสมบัติที่สำคัญของ Emerson KJ3222X1-BA1

ช่วงอินพุตกว้าง: รองรับช่วงอินพุตสัญญาณอะนาล็อกต่างๆ เช่น 0-5V, 0-10V, 4-20mA ฯลฯ ซึ่งปรับประเภทและเคล็ดลับต่างๆ ของสัญญาณเอาท์พุตของเซนเซอร์ และเพิ่มความคล่องตัวและความเข้ากันได้โดยคำนึงถึงการใช้งานผลิตภัณฑ์ และความเหมาะสมสำหรับการใช้งานในวงกว้างในสาขาอุตสาหกรรมและวัตถุควบคุมต่างๆ อัตราการสุ่มตัวอย่างสูง การรวบรวมและการแปลงสัญญาณอะนาล็อกรวดเร็ว การปรับข้อมูลอะนาล็อกอย่างรวดเร็วทันเวลา ทำให้มั่นใจในระบบควบคุมการสะท้อนสถานะการทำงานของอุปกรณ์ภาคสนามที่แม่นยำแบบเรียลไทม์ ซึ่งปรับปรุงการตอบสนองแบบไดนามิกและจังหวะการควบคุม

ฟังก์ชั่นการตรวจสอบตนเองและการเตือน: ปัจจุบันสามารถตรวจสอบตัวเอง ตรวจจับสภาวะการทำงานโดยเจตนา และค้นหาว่าสัญญาณใดอยู่นอกขอบเขต ปัญหาภายในเกี่ยวกับ Channel Slave ความผิดปกติของแรงดันไฟฟ้าของแหล่งจ่าย ฯลฯ และส่งข้อมูลการแจ้งเตือนไปยังบุคลากรที่ได้รับมอบหมายทันทีเพื่อดำเนินการ ช่วยระบุ และบรรเทาสถานการณ์และผลกระทบของความผิดปกติในกระบวนการผลิต

ความเข้ากันได้ทางแม่เหล็กไฟฟ้า: สอดคล้องกับ EMC ที่ให้ความสามารถในการป้องกันการรบกวนทางแม่เหล็กไฟฟ้าที่ดีขึ้น ความสามารถในการยับยั้งการแผ่รังสีแม่เหล็กไฟฟ้า การไม่มีการรบกวนกับอุปกรณ์อิเล็กทรอนิกส์ที่อยู่รอบๆ และการทำงานอย่างต่อเนื่องในสภาพแวดล้อมทางแม่เหล็กไฟฟ้าที่ซับซ้อน ทำให้มั่นใจถึงเสถียรภาพและความน่าเชื่อถือของระบบโดยรวม

การปรับสภาพและการกรองสัญญาณ: ด้วยวงจรปรับสภาพสัญญาณแบบรวมและฟังก์ชันการกรอง ส่วนประกอบสัญญาณรบกวนและการรบกวนทั้งหมดในสัญญาณสามารถถูกลบออกก่อนข้อมูลอินพุต เพิ่มคุณภาพและความเสถียรของสัญญาณ ทำให้มั่นใจในความถูกต้องและความน่าเชื่อถือของข้อมูลที่รวบรวม ดังนั้น ลดอุบัติการณ์ของระบบทำงานผิดปกติและข้อผิดพลาดในการวัดที่เกิดขึ้นอันเป็นผลมาจากการรบกวนของสัญญาณ

การใช้งาน Emerson KJ3222X1-BA1

อุตสาหกรรมน้ำมันและก๊าซ ประการแรกคือการทำเหมือง: การใช้โมดูลนี้ในการขุดน้ำมันและก๊าซที่ใช้งานได้จะช่วยให้สามารถรวบรวมพารามิเตอร์ต่างๆ เช่น ความดันและอุณหภูมิของหลุมผลิต ติดตามสถานะการผลิตบ่อน้ำมันแบบเรียลไทม์ และรับประกันความปลอดภัยและเสถียรภาพ ของการทำเหมืองแร่ ตัวอย่างเช่น หากวัดความดันของหลุมผลิตได้อย่างแม่นยำ เจ้าหน้าที่สามารถดำเนินการทันทีเพื่อปรับพารามิเตอร์การทำงานของอุปกรณ์ทำเหมือง เพื่อหลีกเลี่ยงอุบัติเหตุ เช่น การระเบิด

ข้อต่อเคลื่อนที่ การไหล ความดัน และตำแหน่งวาล์วในท่อส่งน้ำมันและก๊าซได้รับการตรวจสอบเพื่อให้เกิดความแม่นยำสูงในการควบคุมการขนส่งน้ำมันและก๊าซ ความสามารถนี้จะรับประกันความเสถียรและความปลอดภัยของการขนส่งน้ำมันและก๊าซ และลดความเสี่ยงของการรั่วไหล ตัวอย่างเช่น การเปิดวาล์วจะถูกปรับโดยอัตโนมัติตามข้อมูลการไหลเพื่อให้แน่ใจว่าการขนส่งน้ำมันและก๊าซมีการไหลและความดันที่กำหนดไว้ล่วงหน้า

อุตสาหกรรมพลังงานอื่นๆ

1. ลิงค์การสร้างพลังงาน: สิ่งนี้อาจเกี่ยวข้องกับการรวบรวมพารามิเตอร์เช่นอุณหภูมิหม้อไอน้ำ ความดัน ระดับน้ำ ความเร็วกังหัน การสั่นสะเทือน และสัญญาณอื่น ๆ ในโรงไฟฟ้าพลังความร้อนเพื่อการควบคุมและการป้องกันที่แน่นอนของชุดเครื่องกำเนิดไฟฟ้า เพื่อให้มั่นใจถึงความปลอดภัยและเสถียรภาพ การดำเนินงานของกระบวนการผลิตไฟฟ้า ในโรงไฟฟ้าพลังน้ำ การตรวจสอบพารามิเตอร์ต่างๆ เช่น การไหล ความดัน และอื่นๆ ในกังหันสามารถเพิ่มประสิทธิภาพการผลิตไฟฟ้าได้ ตัวอย่างเช่น ความเสี่ยงของการไฟฟ้าดับที่เกิดจากความเสียหายของอุปกรณ์สามารถเพิ่มขึ้นได้ด้วยการค้นพบอันตรายจากข้อผิดพลาดที่อาจเกิดขึ้นผ่านการตรวจสอบแบบเรียลไทม์บนสัญญาณการสั่นสะเทือนของกังหัน

2. ลิงค์การส่งผ่าน: โมดูลนี้สามารถรวบรวมพารามิเตอร์เช่นอุณหภูมิน้ำมันหม้อแปลง ระดับน้ำมัน อุณหภูมิของขดลวด แรงดันบัสบาร์ กระแส และปริมาณไฟฟ้าอื่น ๆ ในสถานีย่อย จึงบรรลุการตรวจสอบสถานะและการเตือนข้อผิดพลาดของอุปกรณ์สถานีย่อยและรับประกันการทำงานที่เชื่อถือได้ ของเครือข่ายการส่งสัญญาณ เช่นอุณหภูมิน้ำมันของหม้อแปลงสามารถนำมาใช้ในการปรับสถานะของอุปกรณ์ทำความเย็นให้สอดคล้องกับการเปลี่ยนแปลงได้ทันทีเพื่อยืดอายุการใช้งานและเพิ่มความน่าเชื่อถือของระบบส่งกำลัง
